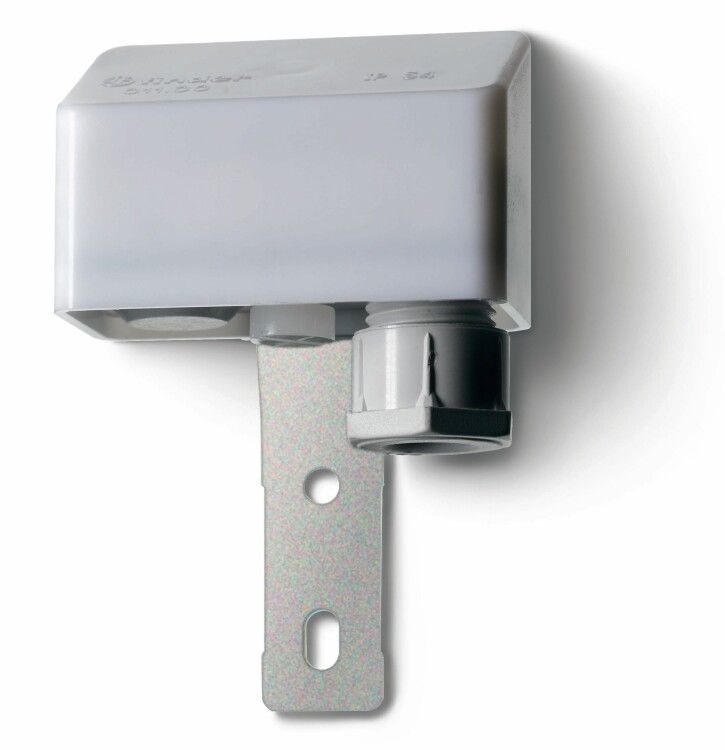

Фотоэлемент для 11.31, 11.41, 11.42, 11.91 220 В, 10 м FINDER 01102

Фотоэлемент для реле 11.31, 11.41, 11.42, 11.91 - это компактный светочувствительный модуль, предназначенный для работы в составе реле Finder серии 11. Он реагирует на изменение освещённости и передаёт сигнал для управления нагрузкой через входы этих реле. Артикул 01102 подходит для автоматических систем, где требуется точное срабатывание при наличии белого света.

Назначение и область применения

Фотоэлемент для реле 11.31, 11.41, 11.42, 11.91 используется в качестве датчика освещённости в системах автоматического управления. Он не управляет нагрузкой напрямую - вместо этого подключается к входным цепям реле Finder серии 11, которые уже коммутируют силовые цепи. Подходит для задач, требующих включения/выключения оборудования при изменении уровня естественного или искусственного света: уличное освещение, сигнализация, системы контроля доступа, автоматические шторы и аналогичные решения.

Технические характеристики

• Тип изделия: фотореле (датчик освещённости)
• Напряжение питания: 220 В - работает от сети переменного тока
• Выходной ток: до 6 мА - слаботочный сигнал, предназначен для управления входами реле, а не мощными устройствами
• Расстояние срабатывания: 10 мм - чувствителен к объекту, находящемуся на этом расстоянии от оптической поверхности; применяется в зонах с близким расположением объектов
• Дальность действия поля защиты: 10 м - максимальное расстояние, на котором можно установить отражатель для работы в режиме “заслонка”
• Время срабатывания: 0 мс - реакция мгновенная, без задержек
• Частота переключений: 1 Гц - способен переключаться один раз в секунду; не рассчитан на частые импульсы
• Температурный диапазон: от -40C до +70C - работает в экстремальных условиях, включая холодные регионы
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен) и брызг воды из любого направления
• Габариты: 32×53×35,2 мм - компактный размер для установки в ограниченном пространстве
• Световое пятно: 10 мм2 - площадь области, которую воспринимает датчик; важен при настройке положения
• Материал корпуса: пластик - легкий, устойчив к коррозии
• Материал оптической поверхности: пластик - не требует специального ухода, но легко царапается
• Материал оболочки кабеля: PVC - устойчив к механическому воздействию и химическим средам
• Цвет: серый - соответствует цветовой гамме реле Finder серии 11
• Климатическое исполнение: УХЛ4 - рассчитан на работу в умеренно холодном и влажном климате
• Нормативные документы: EN 60669-1, EN 60669-2-1 - соответствие европейским стандартам безопасности для выключателей и реле

Совместимость и монтаж

Фотоэлемент для реле 11.31, 11.41, 11.42, 11.91 совместим исключительно с реле Finder серии 11 (модели 11.31, 11.41, 11.42, 11.91). Монтаж осуществляется на печатную плату - он не имеет крепёжных отверстий и не предназначен для настенной установки. Кабель с PVC-оболочкой подключается напрямую к контактам реле. Для правильной работы необходимо соблюдать полярность подключения, указанную в руководстве реле. Не используйте фотоэлемент как самостоятельное устройство - он не коммутирует силовые цепи.

Безопасность и стандарты

Изделие соответствует требованиям EN 60669-1 и EN 60669-2-1 - нормативам, регулирующим безопасность выключателей и реле. Степень защиты IP54 обеспечивает надёжную работу в помещениях с повышенной влажностью (например, вентиляционные камеры, подъезды, теплицы), но не допускает прямой струи воды или погружения. Температурный диапазон позволяет применять его в неотапливаемых зонах, однако длительная работа при температурах выше +60C может снижать срок службы оптики.

Преимущества

• Мгновенное срабатывание (0 мс) - идеально для систем, где важна скорость реакции
• Совместимость с популярной серией реле Finder 11 - замена без изменения схемы
• Широкий температурный диапазон - подходит для зимних условий
• Компактные размеры - удобен для установки в плотных щитах
• Пластиковый корпус и кабель - устойчивы к коррозии и агрессивным средам

Ограничения применения

• Не является автономным выключателем - требует подключения к реле Finder серии 11
• Максимальный выходной ток всего 6 мА - нельзя использовать для прямого управления лампами, двигателями или соленоидами
• Работает только с белым светом - неэффективен при использовании красного, инфракрасного или ультрафиолетового излучения
• Оптическая поверхность из пластика - подвержена царапинам, что может повлиять на чувствительность
• Частота переключений 1 Гц - не подходит для быстропеременных процессов (например, счётчики предметов на конвейере)
• Не герметичен - не рекомендован для открытых участков под дождём или постоянным попаданием воды

Примеры использования

• Автоматическое включение уличного освещения при наступлении сумерек - фотоэлемент подключён к реле 11.41, которое включает светильники
• Контроль наличия детали на конвейере - объект проходит между фотоэлементом и отражателем на расстоянии 10 м, вызывая срабатывание
• Запуск вентиляции в теплице при достижении порога освещённости - система активируется только при достаточном уровне дневного света
• Система безопасности: закрывание люка при обнаружении движения в зоне действия (при наличии отражающей метки)

Практические советы

• При установке убедитесь, что световое пятно (10 мм2) точно направлено на источник или отражатель. Небольшое смещение может привести к отказу срабатывания
• Избегайте установки рядом с источниками помех: светодиодные лампы, инфракрасные датчики, яркие экраны могут ложно срабатывать
• Очистите оптическую поверхность мягкой тканью - жесткие материалы могут повредить покрытие
• Проверьте полярность подключения перед запуском - неверное соединение не повредит устройство, но не позволит ему работать
• Для долговечной работы в условиях высокой влажности используйте термоусадочные трубки на местах соединений кабеля
• Если нужна большая дальность действия - используйте внешний отражатель, но учтите, что эффективность зависит от его качества и углового положения
