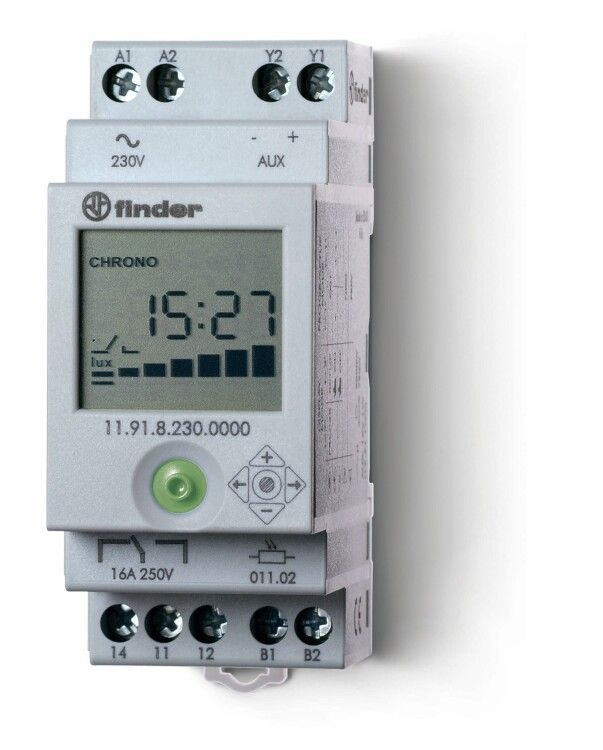

Модульные фото-реле Ширина 35мм, с таймером, 1 CO 16A - 119182300000 FINDER 11.91.8.230.0000

Фотореле Finder 11.91.8.230.0000 - это модульное устройство с отдельным фотодатчиком для автоматического управления освещением на основе уровня естественного света. Устройство монтируется на DIN-рейку, работает от сети 230 В AC и совмещает функции фотореле и цифрового таймера с задержками включения и выключения. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Фотореле Finder 11.91.8.230.0000 автоматически включает и выключает нагрузку (например, уличное освещение, рекламные конструкции, дворовое освещение) в зависимости от уровня освещённости. Цифровой таймер с задержками предотвращает ложные срабатывания из-за кратковременных изменений света - например, проезжающего автомобиля или мигающей вспышки.

Подходит для систем, где важна точность и надёжность: уличное освещение парков, автостоянок, фасадов зданий, производственные территории, объекты ЖКХ. Дополнительный выход позволяет использовать его в связке с силовым модулем Finder 19.91 для управления большими нагрузками.

Технические характеристики

• Номинальное напряжение: 230 В AC
• Максимальный коммутируемый ток: 16 А (до 4000 Вт)
• Тип контакта: 1CO (один переключающий контакт)
• Диапазон чувствительности: 1–150 люкс - можно настроить под уровень сумерек
• Задержка включения: 25 секунд
• Задержка выключения: 50 секунд
• Способ монтажа: на DIN-рейку 35 мм
• Ширина устройства: 35 мм
• Степень защиты корпуса: IP20 (защита от прикосновений, но не от воды и пыли)
• Степень защиты фотодатчика: IP54 (пылевлагозащищённый, можно устанавливать на улице)
• Рабочий температурный диапазон: –20 C до +50 C
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата)
• Материал корпуса: пластик, без галогенов
• Цвет: белый

Совместимость и монтаж

Фотореле Finder 11.91.8.230.0000 монтируется на стандартную DIN-рейку 35 мм внутри распределительного щита. Для работы требуется внешний фотодатчик - он подключается отдельными проводами и устанавливается вне щита, желательно на открытом участке без затенения.

Дополнительный выход предназначен исключительно для управления силовым модулем Finder 19.91. Он не предназначен для прямой коммутации нагрузки. Чтобы управлять нагрузкой более 16 А, необходимо использовать этот выход для запуска 19.91, который уже будет работать с высокими токами.

Глубина монтажной коробки не требует специальных условий - устройство компактное и не требует свободного пространства за собой.

Безопасность и стандарты

Фотореле соответствует европейским нормам:

• EN 60669-1 - требования к выключателям бытового и аналогичного назначения
• EN 60669-2-1 - частные требования к выключателям с управлением по сигналу

Защита IP20 обеспечивает безопасность при работе внутри закрытых щитов. Фотодатчик IP54 защищён от пыли и брызг - допускается установка на улице, но не в условиях постоянного воздействия воды или прямого потока.

Преимущества

• Отдельный фотодатчик - позволяет точно выбирать место установки для оптимального восприятия света
• Настройка порога чувствительности (1–150 лк) - адаптация под сезонные изменения и тип освещаемой зоны
• Задержки включения/выключения - снижают количество ложных срабатываний
• Совместимость с модулем 19.91 - возможность управления нагрузками свыше 16 А без замены основного реле
• Компактный формат (35 мм) - экономия места в щите
• Отсутствие галогенов - экологичный материал корпуса

Ограничения применения

• Не применяется во взрывоопасных средах - не имеет соответствующего сертификата
• Корпус фотореле (IP20) нельзя устанавливать на улице или в сыром помещении - только внутри щита
• Фотодатчик не следует направлять на источник искусственного света (фонари, окна) - возможны некорректные показания
• Не рекомендуется использовать в местах с частыми резкими перепадами освещённости (например, рядом с движущимися тенями от деревьев)
• Дополнительный выход не является самостоятельным коммутирующим элементом - без модуля 19.91 им нельзя управлять нагрузкой напрямую

Примеры использования

• Управление уличным освещением на придомовой территории - включение при наступлении сумерек, выключение после рассвета
• Освещение торгового центра ночью - синхронизация с графиком работы через настройку порога чувствительности
• Система освещения на производстве: включение света в цеху при отключении основного освещения
• Комбинированная система: фотореле 11.91.8.230.0000 управляет входом модуля 19.91, который в свою очередь включает мощные LED-светильники на площадке

Практические советы

• При установке фотодатчика избегайте теней от соседних сооружений, деревьев и фонарей - ориентируйте его на открытый горизонт
• Проверьте порог чувствительности перед зимним периодом - в пасмурные дни уровень освещённости ниже, чем летом
• Если используется модуль 19.91, убедитесь, что его катушка рассчитана на 230 В AC - совпадение напряжения обязательно
• При монтаже в щиту оставьте доступ к регулятору чувствительности - его может потребоваться подкорректировать в процессе эксплуатации
• Не используйте фотореле в помещениях с постоянным искусственным освещением - оно не сможет отличить день от ночи
• При первом запуске проверьте работу системы вручную - временно затемните фотодатчик, чтобы убедиться в правильном срабатывании
