Фотореле модульное с фотоэлементом 011.02, монтаж на рейку 35мм, 1CO 16A, питание 230В АC, настройка чувствит. 1…80люкс, 30…1000люкс, ширина степень защиты: IP20, фотоэлемент IP54 - 11.41.8.230.0000 FINDER 114182300000

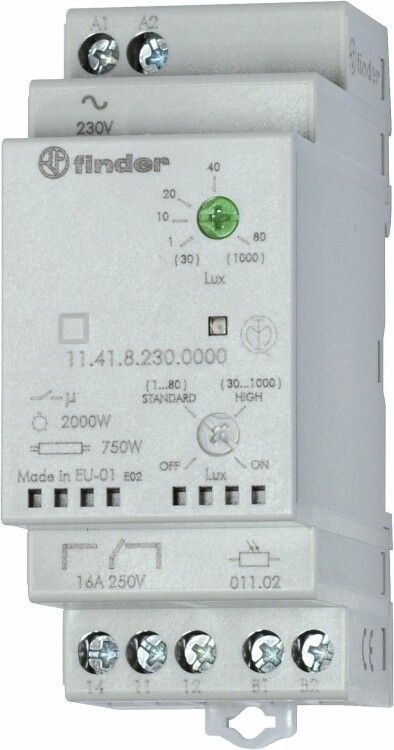

Фотореле Finder 11.41.8.230.0000 - модульное устройство для автоматического управления освещением на основе уровня окружающей освещённости. Устанавливается на DIN-рейку, рассчитано на работу в сетях 230 В AC и подходит для контроля нагрузок до 16 А. Название устройства отражает его основную функцию: фотореле с регулируемой чувствительностью и двойной степенью защиты.

Назначение и область применения

Фотореле Finder 11.41.8.230.0000 используется для автоматического включения и выключения света в зависимости от естественного освещения. Подходит для уличного освещения, рекламных щитов, дворовых территорий, парковок, входных групп и других объектов, где важно экономить энергию за счёт автоматизации.

Технические характеристики

• Номинальное напряжение: 230 В AC
• Максимальный коммутируемый ток: 16 А (до 4000 Вт)
• Тип контакта: 1CO (один переключающий контакт)
• Диапазон регулировки чувствительности: 1–80 люкс
• Задержка включения: 15 секунд
• Задержка выключения: 30 секунд
• Рабочая температура: от –20 C до +50 C
• Степень защиты: IP20 (при установке внутри), IP54 (при использовании с внешним датчиком)
• Способ монтажа: на DIN-рейку 35 мм
• Ширина устройства: 35 мм
• Материал корпуса: пластик, безгалогеновый состав
• Климатическое исполнение: УХЛ4
• Управление: 4-позиционный селекторный переключатель

Совместимость и монтаж

Фотореле Finder 11.41.8.230.0000 совместимо со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется без необходимости дополнительной коробки - минимальная глубина монтажной коробки равна 0 мм, что позволяет устанавливать устройство прямо в распределительном щите. Клеммы предназначены для проводов сечением до 2,5 мм2. Для работы с внешним фотоэлементом требуется подключение через отдельный кабель - сам датчик освещённости находится вне корпуса реле.

Безопасность и стандарты

Фотореле соответствует европейским нормам EN 60669-1 и EN 60669-2-1, которые гарантируют безопасность коммутационных устройств. Степень защиты IP20 обеспечивает защиту от прикосновений к токоведущим частям, IP54 - защиту от пыли и брызг воды при использовании с внешним датчиком. Корпус выполнен из безгалогенового пластика - материал не выделяет токсичных веществ при нагреве или возгорании.

Преимущества

• Два режима задержек (15/30 с) предотвращают ложные срабатывания от кратковременных изменений освещённости (например, проезд автомобиля с фарами).
• Чёткая регулировка порога срабатывания от 1 до 80 люкс - можно точно настроить включение при сумерках, даже в условиях слабого искусственного освещения рядом.
• Компактная ширина 35 мм позволяет разместить несколько устройств в одном щите без перегрузки.
• 4-позиционный переключатель даёт возможность выбрать режим: автономное управление, тестирование, постоянное включение или выключение - удобно для диагностики и обслуживания.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности без внешнего датчика - внутренняя часть имеет только IP20, поэтому не устанавливается на улице без защиты.
• Максимальная мощность нагрузки - 4000 Вт; не рекомендуется использовать для управления светодиодными лентами с высокими импульсными токами без дополнительных фильтров.
• Не работает при температуре ниже –20 C - возможны сбои в работе электроники.
• Не поддерживает управление по сети или удалённое программирование - полностью механический и аналоговый принцип действия.

Примеры использования

• Автоматическое включение уличных фонарей в вечернее время и выключение на рассвете.
• Управление подсветкой зданий, вывесок и архитектурного освещения.
• Контроль освещения в подъездах, гаражах и ангарах с помощью внешнего фотоэлемента, установленного на стене.
• Энергосберегающие системы в административных и промышленных помещениях с окнами, где естественный свет достаточен днём.

Практические советы

• При настройке чувствительности начинайте с значения около 30–50 люкс - этого достаточно для большинства условий сумерек. Тестируйте работу в реальных условиях перед окончательным закреплением.
• Если используете внешний фотоэлемент, направьте его на открытую часть неба, избегая попадания света от соседних фонарей или отражающих поверхностей.
• Проверяйте правильность подключения клемм: L - фаза, N - ноль, 1 - выход на нагрузку. Переполюсовка не повредит устройство, но вызовет отказ в работе.
• Для длительной эксплуатации в холодных регионах убедитесь, что щит не подвергается замерзанию - устройство работает при –20 C, но не ниже.
• При установке в щит с другими модульными устройствами учтите тепловыделение - не располагайте фотореле рядом с мощными автоматами или термореле без воздушного зазора.
