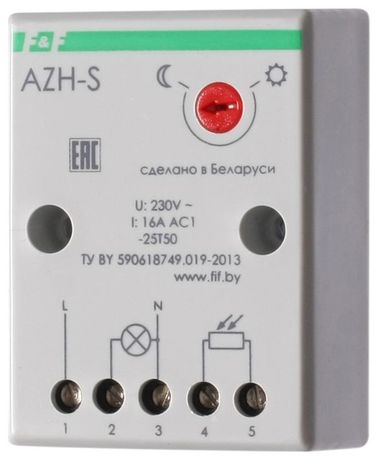

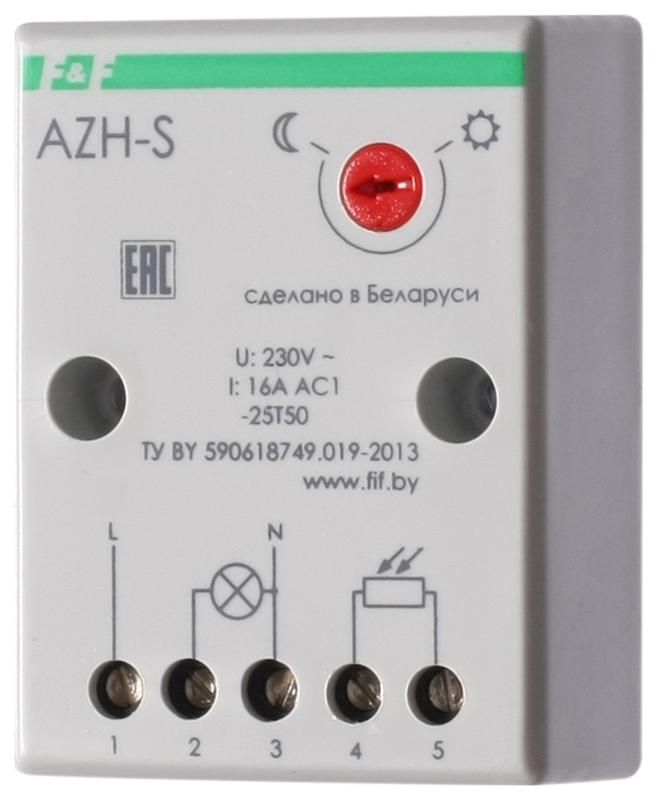

Фотореле AZH-S Плюс (выносной фотодатчик монтаж на плоскость 230В 16А 1НО IP20) F&F EA01.001.008 Евроавтоматика

Фотореле AZH-S Плюс от Евроавтоматика - устройство для автоматического управления внешним и внутренним освещением на основе уровня естественного света. Выносной фотодатчик позволяет гибко размещать сенсор, а надёжная коммутация на 16 А делает AZH-S Плюс подходящим для частного и промышленного использования.

Назначение и область применения

Фотореле AZH-S Плюс включает и отключает освещение автоматически в зависимости от уровня освещённости - включает при наступлении темноты, выключает на рассвете. Подходит для управления светом на улицах, парковках, рекламных щитах, витринах, остановках, стройплощадках и коттеджах. Также применяется в системах промышленной автоматики, где требуется энергосбережение и точное управление по времени суток.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Коммутируемый ток: 16 А (для активной нагрузки, например, ламп накаливания, светодиодных светильников)
• Тип контакта: один нормально разомкнутый (НО)
• Чувствительность фотодатчика: 2–100 люкс - работает даже при слабом сумеречном свете
• Задержка включения: 2–5 секунд - предотвращает ложные срабатывания от кратковременных вспышек света
• Задержка выключения: 10–15 секунд - исключает отключение при прохождении тени (например, от летящей птицы)
• Степень защиты корпуса: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Температурный диапазон: от –25 C до +50 C - подходит для холодных регионов
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью эксплуатации в помещениях с повышенной влажностью
• Материал корпуса: пластик
• Материал оптической поверхности: пластик - устойчив к механическим воздействиям
• Кабель: PVC, длина - до 50 м (возможно удлинение выносного датчика)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

AZH-S Плюс имеет встраиваемую конструкцию - монтируется в распределительную коробку или на DIN-рейку внутри шкафа. Выносной фотодатчик крепится на плоскую поверхность (стену, столб, крышу) с помощью встроенного кронштейна. Кабель между датчиком и реле может быть удлинён до 50 метров - это удобно при установке на удалённых объектах. Для подключения используйте провода сечением не менее 1,5 мм2. Напряжение питания - только 230 В AC; не совместимо с постоянным током или 12/24 В.

Безопасность и стандарты

Фотореле AZH-S Плюс соответствует требованиям ТУ BY 590618749.027-2017. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от брызг и пыли - поэтому не устанавливайте его на открытых площадках без дополнительного кожуха. Работает в условиях, когда температура не ниже –25 C и не выше +50 C. Превышение этих значений снижает срок службы и может вызвать отказ.

Преимущества

• Гибкая настройка чувствительности: диапазон 2–100 Лк позволяет точно адаптировать срабатывание под условия - от тёмного двора до ярко освещённой улицы
• Задержки включения и выключения минимизируют ложные срабатывания - особенно важно рядом с дорогами или местами с мерцающим светом
• Выносной фотодатчик легко направить на нужную зону, не меняя расположение самого реле
• Поддержка удлинения кабеля до 50 м - позволяет размещать датчик там, где он лучше «видит» свет, а реле - в защищённом месте
• Надёжная коммутация 16 А - подходит для мощных групп освещения, включая LED-светильники и галогенные лампы

Ограничения применения

• Не используется на открытом воздухе без защиты - IP20 не предохраняет от влаги, пыли, снега
• Не подходит для управления индуктивными нагрузками (электромагниты, двигатели) - риск подгорания контактов
• Не рекомендовано применять в местах с постоянным искусственным освещением рядом с датчиком - может не реагировать на изменение естественного света
• Не работает при температуре ниже –25 C - возможны сбои в работе электроники
• Не допускается использование с сетями постоянного тока - только 230 В AC

Примеры использования

• Уличное освещение во дворе жилого дома - включается после заката, выключается утром
• Освещение витрины магазина - работает в режиме «день/ночь» без участия человека
• Автостоянка с прожекторами - экономия электроэнергии за счёт автоматизации
• Сигнализация на железнодорожном переезде - включение подсветки при снижении освещённости
• Промышленный цех с ночным графиком - запуск рабочего освещения при входе персонала в темное время

Практические советы

• Устанавливайте фотодатчик так, чтобы он не попадал под прямые лучи фонарей или оконных светильников - иначе будет «думать», что день ещё не закончился
• Проверьте, чтобы кабель датчика был проложен вне зон возможного повреждения - например, не вблизи движущихся механизмов
• При замене ламп на более мощные - убедитесь, что суммарная нагрузка не превышает 16 А
• Если реле срабатывает слишком рано или поздно - проверьте уровень освещённости в месте установки датчика. Возможно, потребуется переместить его
• Для долгой службы - периодически протирайте оптическую поверхность датчика мягкой тканью, чтобы не было пыли и грязи
• При монтаже в шкафу - обеспечьте вентиляцию, чтобы температура внутри не превышала +50 C
