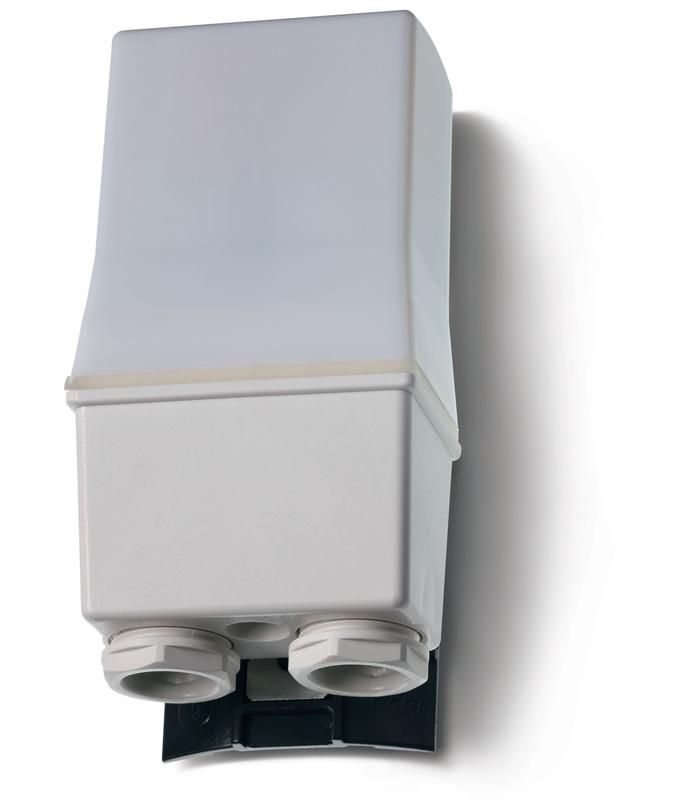

Фотореле корпусное для монтажа на улице, 2NO 16A (L1+L2), питание 120В АC, настройка чувствительности 1…80люкс, степень защиты IP54 - 10.42.8.120.0000 FINDER 104281200000

Фотореле Finder 10.42.8.120.0000 - устройство автоматического управления внешним освещением на основе уровня окружающей освещённости. Подходит для уличной установки, управляет нагрузкой до 16 А при напряжении 120 В AC. Благодаря двум независимым контактам и регулируемому порогу срабатывания обеспечивает точное включение/выключение света в зависимости от времени суток.

Назначение и область применения

Фотореле Finder 10.42.8.120.0000 предназначено для автоматического включения и отключения уличного освещения, рекламных щитов, фонарей и других внешних светильников. Устройство реагирует на изменение уровня естественного света - включает нагрузку при наступлении сумерек и отключает её при рассвете. Применяется в городской инфраструктуре, на автостоянках, вдоль дорог, во дворах жилых домов и на промышленных объектах.

Технические характеристики

• Номинальное напряжение: 120 В переменного тока (AC)
• Максимальный коммутируемый ток: 16 А (для активной и емкостной нагрузки)
• Максимальная коммутационная мощность: 3700 Вт
• Диапазон настройки освещённости: 1–80 люкс - можно задать порог включения и отключения в этом интервале
• Задержка включения: 15 секунд - предотвращает ложные срабатывания при кратковременных изменениях освещения (например, от фар автомобиля)
• Задержка отключения: 30 секунд - исключает частые переключения при прохождении туч или движущихся теней
• Рабочий температурный диапазон: от –30 C до +70 C - работает в суровом климате
• Количество нормально замкнутых (НО) контактов: 2 - позволяют управлять двумя независимыми цепями одновременно
• Материал корпуса: термопласт - прочный, устойчивый к УФ-излучению и механическим воздействиям
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Цвет корпуса: 7035 RAL (серый матовый)
• Климатическое исполнение: УХЛ4 - предназначен для эксплуатации в условиях умеренного и холодного климата
• Прозрачная крышка: позволяет контролировать состояние светодиода индикации без вскрытия корпуса

Совместимость и монтаж

Фотореле Finder 10.42.8.120.0000 монтируется открытым способом - крепится на стену, столб или опору с помощью встроенных кронштейнов. Для подключения используются клеммы L1 и L2 - вход фазы и выход на нагрузку. Оба выхода (2 NO) работают независимо, что удобно при управлении несколькими группами светильников. Кабельный ввод выполнен для проводов сечением до 2,5 мм2. Убедитесь, что место установки не затенено деревьями, крышами или другими препятствиями - датчик должен получать равномерный поток естественного света.

Безопасность и стандарты

Фотореле соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые гарантируют безопасную работу с бытовыми и аналогичными нагрузками. Конструкция не содержит галогенов, материал корпуса устойчив к старению. Защита IP54 обеспечивает надёжную работу даже при дожде и ветре. Устройство не требует заземления корпуса, так как выполнено из неметаллического материала.

Преимущества

• Два независимых выхода - возможность управлять двумя различными цепями без использования дополнительных реле
• Настройка чувствительности от 1 до 80 люкс - точно адаптируется под условия участка (городская среда, лес, открытая площадка)
• Задержки включения и отключения снижают количество ложных срабатываний
• Широкий температурный диапазон - надёжна зимой и летом
• Прозрачная крышка - легко проверить индикатор работы без демонтажа
• Совместима с емкостной и активной нагрузкой - подходит для LED, люминесцентных и галогеновых ламп

Ограничения применения

• Не предназначена для работы при напряжении выше 120 В AC - использование на 220/230 В приведёт к повреждению устройства
• Не рекомендуется устанавливать в местах с искусственным освещением рядом (например, под фонарём или окном с ночным светом) - это исказит показания датчика
• Не подходит для управления двигателями, трансформаторами или высокомощными индуктивными нагрузками - возможны скачки тока, превышающие допустимую коммутационную способность
• Не имеет функции таймера или программирования - работает только по уровню освещённости

Примеры использования

• Автоматическое включение уличных фонарей на парковке после заката
• Выключение рекламных баннеров в 6:00 утра
• Управление освещением входной группы многоквартирного дома
• Контроль подсветки дорожек в саду или на территории предприятия
• Система сигнализации с подсветкой, включающаяся при наступлении темноты

Практические советы

• При первом запуске настройте порог освещённости на уровне 10–20 люкс - это типично для начала сумерек в городе. Корректируйте в сторону увеличения, если свет включается слишком рано, или уменьшения - если не включается вовремя.
• Убедитесь, что датчик направлен на север или северо-восток - там меньше влияния прямого солнца и искусственного света.
• Чистите прозрачную крышку раз в месяц - грязь и насекомые могут снижать чувствительность.
• Проверьте совпадение номинала нагрузки: если суммарная мощность всех ламп превышает 3700 Вт, используйте дополнительный магнитный пускатель.
• При монтаже в сыром месте дополнительно герметизируйте места ввода кабелей силиконовым составом - хотя IP54 защищает от брызг, длительное воздействие влаги может вызвать конденсат внутри.
