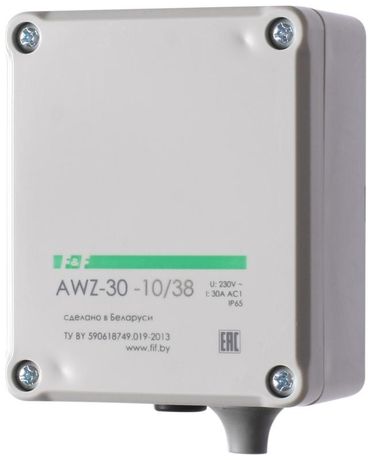

Фотореле AWZ 30-10/38 (выносной фотодатчик IP-65 монтаж на плоскость 230В 30А 1НО IP40) F&F EA01.001.005 Евроавтоматика

Фотореле AWZ-30-10/38 от Евроавтоматика - устройство для автоматического включения и выключения внешнего освещения в зависимости от уровня естественного света. Благодаря вынесенному герметичному фотодатчику и высокой коммутационной способности (30 А), AWZ-30-10/38 надёжно работает в условиях открытых площадок, уличного освещения и промышленных объектов.

Назначение и область применения

AWZ-30-10/38 используется для автоматизации включения и отключения освещения на основе изменения уровня освещённости. Устройство активируется при наступлении темноты и отключается на рассвете. Подходит для контроля освещения на улицах, парковках, рекламных щитах, торговых витринах, железнодорожных переездах, остановках, строительных площадках и частных домах.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Коммутируемый ток: 30 А (для активной нагрузки)
• Тип контакта: один замыкающий (НО – нормально разомкнутый)
• Степень защиты корпуса: IP65 (полная защита от пыли и струй воды)
• Защита фотодатчика: IP40 (защита от крупных частиц, но не от брызг)
• Диапазон чувствительности: 2–100 люкс (порог срабатывания регулируется внутренне)
• Время задержки срабатывания: 5 секунд (5000 мс) - предотвращает ложные срабатывания от кратковременных изменений освещения
• Температурный режим: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 (работа в умеренном и холодном климате с повышенной влажностью)
• Материал корпуса: пластик
• Материал оптической поверхности датчика: пластик
• Диаметр фотодатчика: 10 мм
• Кабель датчика: PVC, допускает удлинение до 50 м
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

AWZ-30-10/38 имеет встраиваемую конструкцию - монтируется на плоскую поверхность (например, стену здания или шкаф). Фотодатчик крепится отдельно, его можно установить на столбе, крыше или другом участке с хорошим доступом к естественному свету. Кабель между основным модулем и датчиком легко удлиняется до 50 метров - важно использовать провода того же сечения (минимум 1,5 мм2 медные). Для подключения используйте клеммы L (фаза), N (нуль) и LOAD (выход на нагрузку). Нагрузка должна быть исключительно активной (лампы накаливания, светодиодные светильники без драйверов с большими импульсными токами). Индуктивные и ёмкостные нагрузки требуют дополнительной защиты.

Безопасность и стандарты

AWZ-30-10/38 соответствует требованиям ТУ BY 590618749.027-2017. Защита IP65 позволяет работать в условиях дождя, снега и запылённой среды. Конструкция обеспечивает безопасную работу при температурах до -25 C. Применение устройства вне указанных условий (например, в помещениях с постоянной влажностью выше 95%) снижает срок службы. Не рекомендуется использование в местах с химически агрессивной средой или воздействием прямых струй пара.

Преимущества

• Герметичный выносной фотодатчик защищён от пыли и влаги - долговечен даже в суровых условиях
• Задержка срабатывания 5 секунд исключает ложные включения при прохождении теней или вспышках фар
• Высокая мощность коммутации (30 А) позволяет управлять сразу несколькими мощными светильниками без промежуточных контакторов
• Удобная возможность удалённого расположения датчика - можно выбрать идеальное место для точного восприятия освещённости
• Не требуется внешнее питание - работает напрямую от сети 230 В

Ограничения применения

• Не предназначено для управления индуктивными нагрузками (электромагниты, двигатели, трансформаторы) - возможны пробои контактов
• Не следует применять в закрытых помещениях без естественного света - датчик будет постоянно “видеть” темноту
• Частые скачки напряжения (>+-10% от 230 В) могут вызывать некорректную работу или выход из строя
• Не рекомендовано использование рядом с источниками искусственного света, которые могут влиять на показания датчика (например, прожекторы, LED-панели)
• Пластиковое окно датчика со временем может затуманиваться - периодическая проверка и протирка необходимы

Примеры использования

• Автоматическое включение уличных фонарей на автостоянке после захода солнца
• Подсветка рекламного баннера в ночное время
• Освещение входа в жилой комплекс или коттеджа
• Сигнализация на железнодорожном переезде - включение маячков при наступлении темноты
• Энергоэффективное управление освещением на стройплощадке - включение только когда необходимо

Практические советы

• Устанавливайте фотодатчик так, чтобы он получал равномерный естественный свет - избегайте теней от деревьев, крыш или других конструкций
• Проверьте направление датчика перед монтажом: лучше ориентировать его на север (в северном полушарии), чтобы минимизировать влияние прямых лучей солнца
• При использовании длинного кабеля (до 50 м) выбирайте многожильный медный провод сечением не менее 1,5 мм2
• Перед первым включением убедитесь, что нагрузка не превышает 30 А - превышение может привести к расплавлению контактов
• Если светильники мерцают при включении - возможно, проблема в совместимости с драйверами LED. Лучше использовать лампы с классическим сопротивлением (галогенные, накаливания) или специальные LED-светильники с мягким пуском
• Раз в год протирайте оптическую поверхность датчика мягкой тканью - грязь снижает чувствительность
