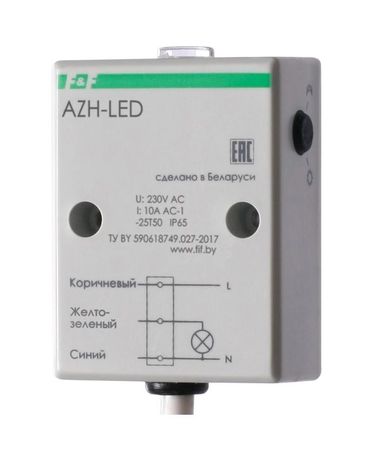

Фотореле AZH-LED (встроенный фотодатчик для светодиодных ламп и нагрузок с большим пусковым током (120А/20мс) монтаж на плоскость IP65) F&F EA01.001.017 Евроавтоматика

Фотореле AZH-LED от Евроавтоматика - устройство для автоматического включения и выключения освещения в зависимости от уровня естественного света. Подходит для управления светодиодными лампами и другими нагрузками с высокими пусковыми токами. Артикул ea01.001.017 обеспечивает надёжную работу в условиях уличной среды благодаря защите IP65.

Назначение и область применения

Фотореле AZH-LED используется для автоматизации внешнего и внутреннего освещения: уличных фонарей, рекламных щитов, витрин магазинов, парковок, объектов строительства и других зон, где требуется включение света при наступлении темноты и выключение на рассвете. Устройство особенно эффективно при управлении современными LED-светильниками, которые часто имеют большие импульсы тока при запуске.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Максимальная коммутационная мощность: 1300 Вт
• Максимальный коммутируемый ток: 10 А
• Пиковое допустимое течение: до 120 А длительностью 20 мс (для компенсации пусковых токов LED-устройств)
• Тип контакта: один нормально разомкнутый (замыкающий)
• Диапазон чувствительности фотодатчика: 2–100 люкс (включает условия сумеречного света)
• Задержка включения: 10 секунд (исключает ложные срабатывания от кратковременных изменений освещённости)
• Задержка выключения: 20 секунд (предотвращает частые переключения при прохождении облаков)
• Рабочий температурный диапазон: –25 C … +50 C
• Климатическое исполнение: УХЛ4 - умеренно холодный и влажный климат
• Степень защиты: IP65 - полностью герметичный корпус против пыли и струй воды
• Материал корпуса: термостойкий пластик
• Цвет: серый
• Способ установки: поверхностный монтаж

Совместимость и монтаж

Фотореле AZH-LED совместимо со всеми типами нагрузок, работающих от сети 230 В AC, включая светодиодные ленты, прожекторы, энергосберегающие лампы и даже некоторые типы металлогалогеновых ламп. Клеммы предназначены для проводов сечением до 2,5 мм2. Для монтажа достаточно закрепить устройство на вертикальной или горизонтальной поверхности с помощью встроенных кронштейнов или саморезов. Фотодатчик расположен на лицевой стороне корпуса - он должен быть направлен на открытую часть неба, избегая попадания прямого света от самих управляемых ламп.

Безопасность и стандарты

Фотореле AZH-LED соответствует требованиям безопасности для бытовых и промышленных электроустановок. Сертифицировано для эксплуатации в помещениях и на улице согласно классу защиты IP65. Конструкция исключает доступ к токоведущим элементам при установленном корпусе. Наличие задержек включения и выключения снижает риск повреждения оборудования из-за скачков тока и циклических переключений.

Преимущества

• Встроенная защита от ложных срабатываний - устройства не реагируют на кратковременные изменения освещения (например, от фар автомобиля или вспышки)
• Поддержка нагрузок с высоким пусковым током (до 120 А / 20 мс) - идеально для LED-систем, которые обычно требуют специальных реле
• Герметичный корпус IP65 позволяет использовать устройство вне помещений без дополнительной защиты
• Чётко регулируемые временные задержки обеспечивают стабильную работу даже в облачную погоду
• Экономия энергии за счёт точного определения времени включения/выключения

Ограничения применения

• Не применяется в системах постоянного тока - работает только с сетью 230 В AC
• Максимальная мощность нагрузки - 1300 Вт; превышение вызывает выход из строя контактной группы
• Не рекомендовано использование в местах с постоянным искусственным освещением рядом с датчиком (это может заблокировать функцию включения)
• Не подходит для управления двигателями, насосами или другим оборудованием с реактивной составляющей более 800 ВА
• Работает только в пределах температурного диапазона –25…+50 C - при экстремальном холоде ниже –25 C возможны отказы срабатывания

Примеры использования

• Управление уличными фонарями на придомовой территории
• Автоматизация подсветки торгового центра вечером и ночью
• Включение рекламных баннеров после захода солнца
• Освещение автопарковки - включается при наступлении темноты, выключается утром
• Системы освещения на строительных площадках - экономят энергию и работают без участия человека

Практические советы

• При установке ориентируйте корпус так, чтобы фотодатчик был обращён на север (в северном полушарии), чтобы минимизировать влияние прямого солнечного света
• Не закрывайте датчик листьями, снегом или паутиной - периодически проверяйте его чистоту
• Если используете несколько фотореле, убедитесь, что они находятся на одном уровне освещённости - иначе будут работать несинхронно
• Для нагрузок близких к максимальному значению (1300 Вт) лучше применять дополнительный тепловой контур или принудительное охлаждение
• Проверьте соответствие типа нагрузки перед подключением - фотореле AZH-LED не предназначено для управления индукционными катушками или трансформаторами большой мощности
