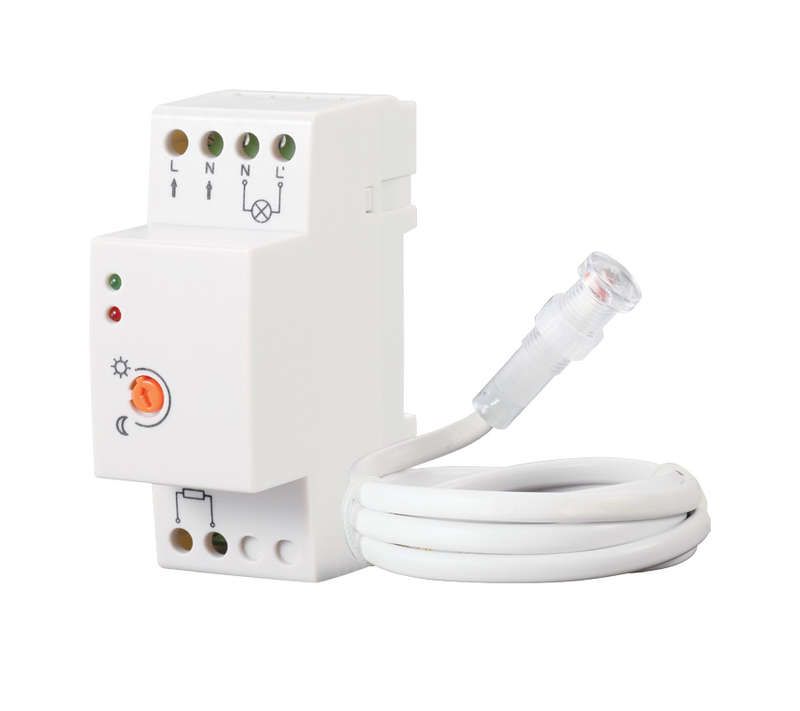

Фотореле FR-05 на DIN-рейку 2-100Лк 20А с выносным фотодатчиком IP65 Duwi 25874 2

Фотореле Duwi FR-05 на DIN-рейку с выносным фотодатчиком — устройство для автоматического управления внешним и внутренним освещением в зависимости от уровня естественного света. Подходит для установки в распределительных щитах и работает в сетях 230 В переменного тока.

Назначение и область применения

Фотореле Duwi FR-05 автоматически включает свет при затемнении (например, вечером) и выключает его при рассвете. Это позволяет снизить расход электроэнергии за счёт исключения необходимости ручного управления. Устройство применяется для управления уличными фонарями, рекламными конструкциями, освещением дворов, гаражей, входных групп и других зон, где важно соблюдать режим работы по уровню освещённости.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Рабочий диапазон освещённости: 2–100 люкс — чувствительность можно регулировать под нужды объекта
• Максимальный коммутируемый ток: 20 А — способно управлять нагрузкой до 4,6 кВт при 230 В
• Степень защиты корпуса: IP44 — защита от брызг воды и предметов более 1 мм
• Выносной фотодатчик: IP65 — герметичный, защищён от пыли и струй воды, устанавливается вне щита
• Температурный диапазон эксплуатации: от –20 °C до +40 °C
• Материал корпуса: пластик
• Подключение: кабельное (без клеммных колодок на лицевой стороне)
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Фотореле Duwi FR-05 устанавливается на стандартную DIN-рейку внутри распределительного щита. Выносной фотодатчик крепится отдельно — рекомендуется на стену или столб в месте с хорошим доступом естественного света, без затенения деревьями, крышами или другими препятствиями. Кабели подводятся снизу через штатные вводы. Для подключения используются три провода: L (фаза), N (нейтраль) и L_out (выход на нагрузку). Нагрузка должна быть только активной (лампы накаливания, светодиодные светильники без сложной электроники). Индуктивные и емкостные нагрузки (например, мощные ЭПРА) требуют проверки совместимости.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и промышленных применений в однофазных сетях. Защита IP44 корпуса и IP65 фотодатчика обеспечивают надёжную работу в условиях повышенной влажности. Однако фотореле не предназначено для постоянного воздействия прямого потока воды или погружения. Работает в соответствии с нормами для оборудования класса II (двойная изоляция).

Преимущества

• Выносной фотодатчик позволяет точно измерять уровень освещённости вне щита, минимизируя влияние искусственного света внутри помещения
• Широкий диапазон чувствительности (2–100 Лк) даёт возможность точной настройки под любые условия — от сумерек до яркого облачного дня
• Высокая коммутационная способность (20 А) позволяет управлять сразу несколькими светильниками без дополнительных контакторов
• Пластиковый корпус устойчив к коррозии и не требует специального обслуживания

Ограничения применения

• Не подходит для установки в местах с температурой ниже –20 °C или выше +40 °C — возможна потеря точности срабатывания
• IP44 корпус фотореле не обеспечивает защиту от прямого попадания дождя — монтаж допускается только в закрытых щитах
• Не рекомендуется использовать с энергосберегающими лампами и LED-светильниками, имеющими импульсные драйверы — возможны ложные срабатывания или повреждение устройства
• Фотодатчик не должен находиться рядом с источниками искусственного света (фонари, окна, экраны) — это вызывает некорректную работу

Примеры использования

• Автоматическое включение уличных фонарей во дворе жилого комплекса
• Освещение парковки с управлением по времени суток
• Подсветка входа в офисное здание — включается после заката, выключается утром
• Система аварийного освещения в подвале, запускаемая при отключении основного света и недостатке естественного освещения

Практические советы

• При первом запуске настройте порог срабатывания фотодатчика вручную — начните с середины диапазона (50 Лк) и адаптируйте под реальные условия
• Избегайте установки фотодатчика под прямыми лучами солнца в полдень — это может привести к преждевременному отключению света
• Проверьте, что нагрузка не превышает 20 А — для больших массивов используйте магнитный пускатель
• При использовании в зимний период следите, чтобы фотодатчик не был покрыт снегом или наледью — это нарушит работу
• Фотореле Duwi FR-05 не имеет таймера — если требуется задержка включения/выключения, необходимо добавить внешнее реле с функцией временной задержки
