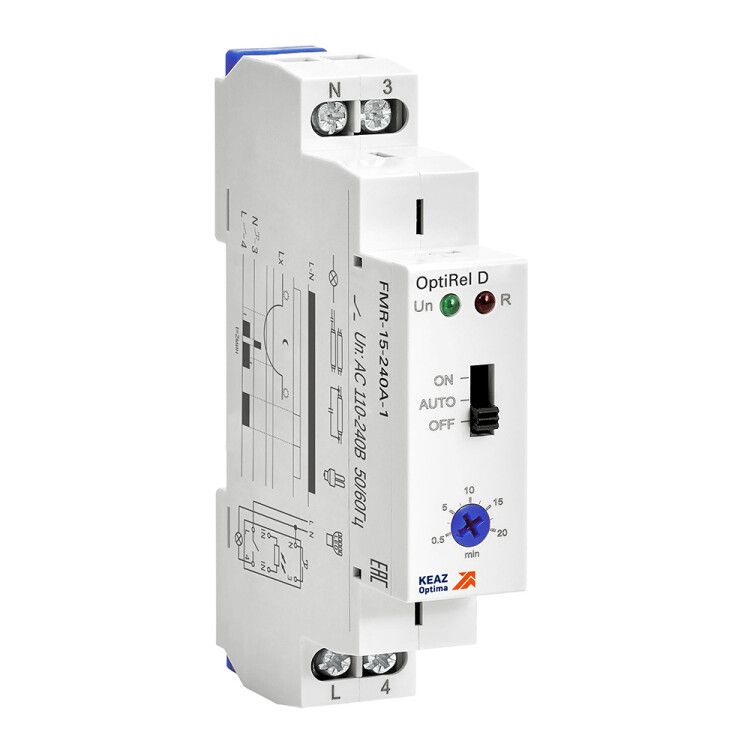

Фотореле OptiRel D FMR-15-240А-1 с датчиком 1,5м 16А 1СО 110-240АС | 332034 КЭАЗ

Фотореле КЭАЗ Optima FMR-15-240А-1 автоматически управляет уличным освещением на основе уровня естественного света, используя выносной датчик освещенности. Устройство подходит для систем, где важна точная регулировка времени включения и отключения — например, для фонарей, рекламных щитов или объектов с внешним освещением.

Назначение и область применения

Фотореле КЭАЗ Optima FMR-15-240А-1 используется для автоматического включения и отключения светильников в зависимости от уровня освещённости окружающей среды. Подходит для управления уличными светильниками, архитектурной подсветкой, рекламными конструкциями и другими устройствами, работающими вне помещений. Особенно эффективно в системах, где требуется соблюдение графика освещения без участия человека.

Технические характеристики

• Номинальное напряжение: 110–240 В переменного тока
• Номинальный ток: 16 А (максимальный коммутируемый ток — также 16 А)
• Тип контакта: один переключающий (ПК) контакт — замыкает/размыкает цепь при срабатывании
• Диапазон чувствительности датчика: 1–100 люкс (можно настроить порог включения/выключения в этом диапазоне)
• Задержка включения и отключения: 120 секунд (защита от ложных срабатываний из-за кратковременных изменений освещённости)
• Степень защиты корпуса: IP40 — защищено от предметов больше 1 мм, но не от воды
• Рабочая температура: от –20 до +55 °C
• Максимальная коммутационная мощность: 0,5 Вт (для сигнальных цепей, не для основной нагрузки)
• Материал корпуса: пластик, глянцевая отделка с гальваническим покрытием
• Цвет: серый
• Длина кабеля датчика: 1,5 метра
• Глубина установки: минимум 64 мм

Совместимость и монтаж

Фотореле КЭАЗ Optima FMR-15-240А-1 монтируется на DIN-рейку с помощью адаптера DRA. Для работы необходимо подключить питание 110–240 В и нагрузку (например, светильники) через выходные контакты. Выносной датчик освещенности устанавливается отдельно — рекомендуется размещать его так, чтобы он получал равномерный естественный свет, без затенения от деревьев, зданий или самих светильников. Кабель датчика (1,5 м) достаточно длинный для гибкой установки, но не предназначен для удлинения.

Безопасность и стандарты

Фотореле соответствует требованиям безопасности для бытовых и промышленных применений. Степень защиты IP40 обеспечивает безопасную работу внутри закрытых распределительных шкафов, но не допускает использование на открытом воздухе без дополнительной защиты. Напряжение питания 110–240 В позволяет использовать устройство в большинстве стран с сетями переменного тока. Максимальный ток 16 А соответствует нормам для осветительных нагрузок, однако не следует подключать устройства с высокой пусковой токовой нагрузкой (например, некоторые типы ламп накаливания или стартерные схемы).

Преимущества

• Настройка порога срабатывания от 1 до 100 лк — можно точно подобрать уровень освещённости для конкретного места
• Две задержки по 120 секунд предотвращают частые включения/выключения при прохождении туч или движущихся теней
• Выносной датчик удобен для установки в оптимальном месте, не требуя монтажа самого реле на улице
• Широкий диапазон рабочих напряжений (110–240 В) делает устройство универсальным для различных сетей
• Компактный размер и DIN-монтаж позволяют легко интегрировать в существующие распределительные щиты

Ограничения применения

• Не предназначен для установки на открытом воздухе — степень защиты IP40 не защищает от влаги и пыли; должен использоваться в закрытых шкафах
• Не подходит для управления нагрузками выше 16 А — для более мощных систем нужен контрактор
• Задержка 120 секунд может быть слишком долгой для мест с резкими изменениями освещённости (например, в туннелях или под мостами)
• Не работает с постоянным током — только переменный ток 110–240 В
• Максимальная коммутационная мощность 0,5 Вт ограничивает возможность использования для слаботочных сигналов — это не реле управления, а силовое

Примеры использования

• Автоматическое включение уличных фонарей в сумерках и выключение на рассвете
• Управление подсветкой торговых вывесок и офисных зданий
• Контроль освещения во дворах, парковках, пешеходных зонах
• Поддержание режима освещения в теплицах или животноводческих помещениях с искусственным светом

Практические советы

• При настройке порога освещённости начните с значения 30–50 лк — это близко к уровню сумерек. Корректируйте в сторону увеличения, если свет включается слишком рано, или снижайте, если включается слишком поздно.
• Убедитесь, что датчик не попадает под прямой свет от контролируемых светильников — это вызовет ложное отключение.
• Проверьте, что провода датчика не повреждены и не находятся рядом с источниками помех (часто возникающие вблизи двигателей или частотных преобразователей).
• При замене старого фотореле проверьте совпадение типа контакта — FMR-15-240А-1 имеет переключающий контакт (SPDT), который отличается от просто размыкающего (NO).
• Для длительной службы избегайте установки в местах с повышенной запылённостью или вибрацией — даже при IP40 внутренние механизмы чувствительны к механическому воздействию.
