Гайка для подвешивания профиля (с удлиненной пружиной) М10х40, нержавеющая сталь AISI 316L | CM161000INOX316L DKC ДКС

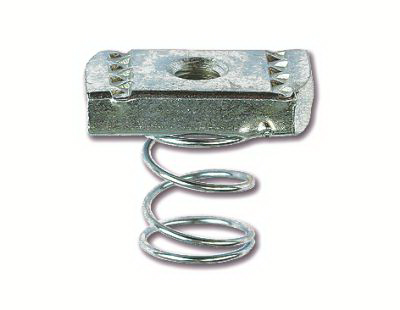

Гайка для подвешивания профиля с удлиненной пружиной М10х40, нержавеющая сталь AISI 316L, INOX 316L от DKC (ДКС) - это специализированный крепёж из серии M5 Combitech, предназначенный для надёжного подвешивания металлических профилей в кабеленесущих системах. Благодаря материалу AISI 316L и встроенной пружине, этот элемент обеспечивает компенсацию нагрузок и долговечную работу в агрессивной среде.

Назначение и область применения

Гайка для подвешивания профиля с удлиненной пружиной М10х40, нержавеющая сталь AISI 316L, INOX 316L используется для крепления консолей, траверс и подвесов к С-образным профилям типоразмера 41×41. Применяется в системах кабеленесущих конструкций, где требуется регулируемое и виброустойчивое крепление. Подходит для установки в помещениях с повышенной влажностью, химически активной средой или на открытых площадках. Элемент входит в состав крепёжной системы M5 Combitech от DKC (ДКС) и совместим с другими компонентами этой серии.

Технические характеристики

• Резьба: М10, метрическая, правая
• Длина: 40 мм (включает удлинённую пружину)
• Материал: Нержавеющая сталь AISI 316L (INOX 316L)
• Наличие пружины: Да, удлинённая, компенсирует осевые нагрузки и вибрации
• Цвет: Светло-серый (естественный цвет нержавеющей стали)
• Покрытие: Без покрытия - поверхность матовая, не окрашенная
• Артикул: cm161000inox316l

Совместимость и монтаж

Гайка для подвешивания профиля с удлиненной пружиной М10х40, нержавеющая сталь AISI 316L, INOX 316L совместима исключительно с профилями типа 41×41 из серии M5 Combitech. Устанавливается через предварительно просверленное отверстие в профиле. Для монтажа необходимо:

• Завести болт или шпильку через профиль и зафиксировать её в гайке;
• Убедиться, что резьба полностью вошла в гайку - не допускается перекос;
• Не затягивать слишком сильно - пружина должна сохранять свободный ход для компенсации деформаций.

Изделие не требует дополнительных инструментов - достаточно обычного ключа на 17 мм. Работает в паре с болтами М10 класса прочности 8.8 и выше.

Безопасность и стандарты

Материал AISI 316L соответствует требованиям DIN EN 10088-1 и ISO 9001. Обладает сертификатом соответствия на corrosion resistance для морской и химической среды. Соответствует нормам безопасности для электромонтажных работ согласно ГОСТ Р 50571.15-97. Не содержит токсичных веществ, безопасен для работы в пищевой и медицинской промышленности.

Преимущества

• Высокая коррозионная стойкость благодаря AISI 316L - лучше, чем у 304, особенно против хлоридов и солевых аэрозолей
• Встроенная пружина снижает передачу вибраций и компенсирует температурные расширения
• Стандартная резьба М10 позволяет использовать универсальные крепёжные элементы
• Отсутствие покрытия исключает риск его повреждения при монтаже или эксплуатации
• Совместимость с всей серией M5 Combitech - можно собирать модульные системы без адаптеров

Ограничения применения

• Не предназначен для использования с профилями других типоразмеров (например, 41×20 или 41×60)
• Не рекомендуется для крепления тяжёлых объектов свыше 150 кг на одну точку - требуется проверка расчетной нагрузки
• Не следует применять в условиях постоянного механического трения - материал мягче закалённой стали
• Пружина теряет эластичность при нагреве выше +250 C - не подходит для горячих цехов

Примеры использования

• Подвеска кабельных лотков в морских портах и химических заводах
• Фиксация воздуховодов и трубопроводов в больницах и лабораториях
• Монтаж светильников и оборудования на потолочных конструкциях в зонах с частыми вибрациями (цеха, транспортные узлы)
• Сборка кабеленесущих систем в пищевой промышленности, где важна чистота и антикоррозийная стойкость

Практические советы

• Перед монтажом проверьте внутреннюю резьбу гайки - она должна быть чистой, без заусенцев
• Если вы используете шпильку, убедитесь, что её длина позволяет полностью войти в гайку и оставить запас для контргайки
• Для долговечности в агрессивной среде периодически осматривайте гайку на предмет следов коррозии - даже AISI 316L может подвергаться локальному воздействию
• Не заменяйте эту гайку на обычную - отсутствие пружины приведёт к быстрому износу профиля и появлению люфтов
• Храните в сухом месте - хотя материал нержавеющий, грязь и соль на поверхности могут вызвать пятна
