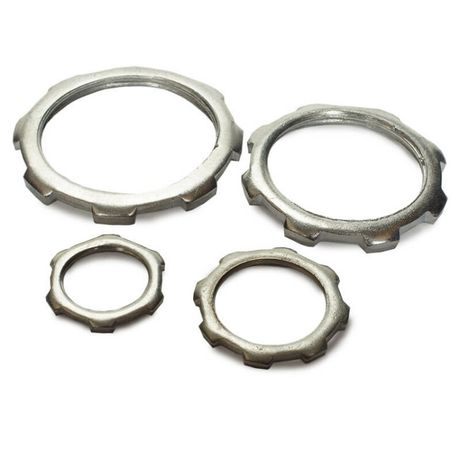

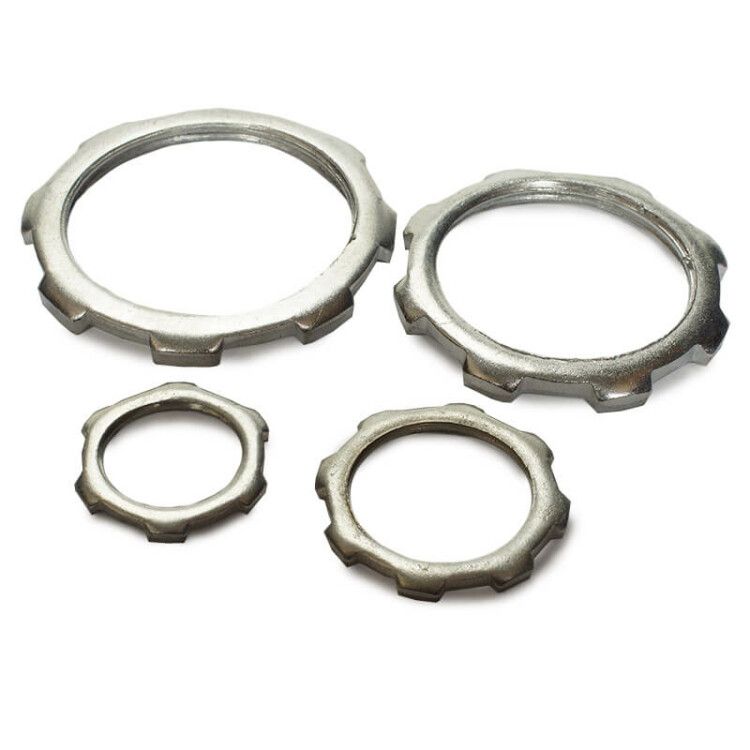

Гайка заземляющая К481 (3/4") | zeta40211 ЗЭТАРУС (Завод электротехнической арматуры)

Гайка заземляющая К481 (3/4 дюйма) У3 от ЗЭТАРУС предназначена для надёжного соединения металлических корпусов электрооборудования с заземляющими проводниками через трубы или гибкие вводы. Эта модель обеспечивает долговечный контакт даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Гайка заземляющая К481 (3/4 дюйма) У3 используется для создания электрического контакта между заземляемым оборудованием (например, щитами, шкафами, станками) и стальной трубой либо гибким вводом. Её применяют там, где требуется надёжное заземление без сварки — например, на промышленных объектах, в системах автоматизации, на энергообъектах и в помещениях с высокой степенью защиты IP67.

Технические характеристики

• Размер резьбы: 3/4 дюйма (G 3/4") — совместима с трубами и фитингами по ГОСТ 6357
• Шаг резьбы: 1 виток/дюйм — стандартный шаг для метрических и имперских трубных резьб
• Тип резьбы: G — цилиндрическая трубная резьба, не требует герметизации
• Материал: сталь — прочная, устойчивая к механическим нагрузкам
• Покрытие: горячее цинкование — защищает от коррозии, увеличивает срок службы
• Климатическое исполнение: У3 — работает при температурах от -60°C до +150°C, подходит для умеренного и холодного климата
• Наличие фланцев: да — обеспечивают плотное прилегание к поверхности оборудования
• Размер ключа: 35 мм — удобна для монтажа стандартным ключом
• Условный проход: 20 мм — соответствует внутреннему диаметру труб Ø20 мм
• Цвет: серебристый — характерен для цинкованного покрытия
• Содержание галогенов: отсутствует — безопасна для использования в экологически чувствительных средах

Совместимость и монтаж

Гайка заземляющая К481 (3/4 дюйма) У3 устанавливается на трубу или гибкий ввод с резьбой G 3/4". Острые выступы на её внутренней стороне продавливают изоляцию или окраску корпуса оборудования, обеспечивая прямой металл-к-металлу контакт. Для монтажа нужен ключ на 35 мм. Рекомендуется затягивать с усилием, достаточным для деформации выступов, но без повреждения резьбы. Подходит для установки на стальные, алюминиевые и медные корпуса, если они имеют плоскую поверхность.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим соединениям согласно ПУЭ и ГОСТ Р 50571.5.54. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C3–C4 по ISO 9223. Отсутствие галогенов делает её безопасной для применений в закрытых помещениях с ограниченной вентиляцией.

Преимущества

• Не требует сварки или болтов — экономит время при монтаже
• Выступы гарантируют пробивание оксидной плёнки и краски — контакт остаётся надёжным даже на старых корпусах
• Горячее цинкование защищает от ржавчины в агрессивных средах
• Работает в широком диапазоне температур — подходит для холодильных камер, печей, улицы
• Серебристый цвет позволяет легко проверить целостность покрытия при осмотре

Ограничения применения

• Не подходит для пластиковых или неметаллических корпусов — требует жесткого металлического основания
• Не предназначен для частого демонтажа — после первого монтажа выступы деформируются, и повторная установка снижает надёжность контакта
• Не заменяет полноценную заземляющую шину — служит лишь точкой подключения к трубному заземлению
• Не рекомендовано использовать в средах с постоянными химическими брызгами (например, кислоты, щёлочи) — хотя цинк устойчив, длительный контакт с агрессивными веществами может вызвать коррозию

Примеры использования

• Подключение заземления к корпусу распределительного щита через стальную трубу
• Заземление станков с ЧПУ через гибкий ввод с резьбой G 3/4"
• Обеспечение контура заземления в промышленном конвейере с металлическими опорами
• Монтаж в подземных кабельных коллекторах, где доступ к сварке ограничен

Практические советы

• Перед установкой очистите место крепления от краски, ржавчины и масла — это повысит качество контакта
• Проверьте, чтобы труба или ввод имели именно резьбу G 3/4" — другие типы (NPT, M20) не подходят
• При использовании в местах с вибрациями дополнительно зафиксируйте гайку контргайкой или хомутом
• Для контроля качества заземления используйте тестер сопротивления — после монтажа сопротивление должно быть менее 0,1 Ом
• При необходимости замены — выбирайте аналогичную модель К481 (3/4 дюйма) У3 от ЗЭТАРУС, так как другие производители могут отличаться по форме выступов и глубине посадки
