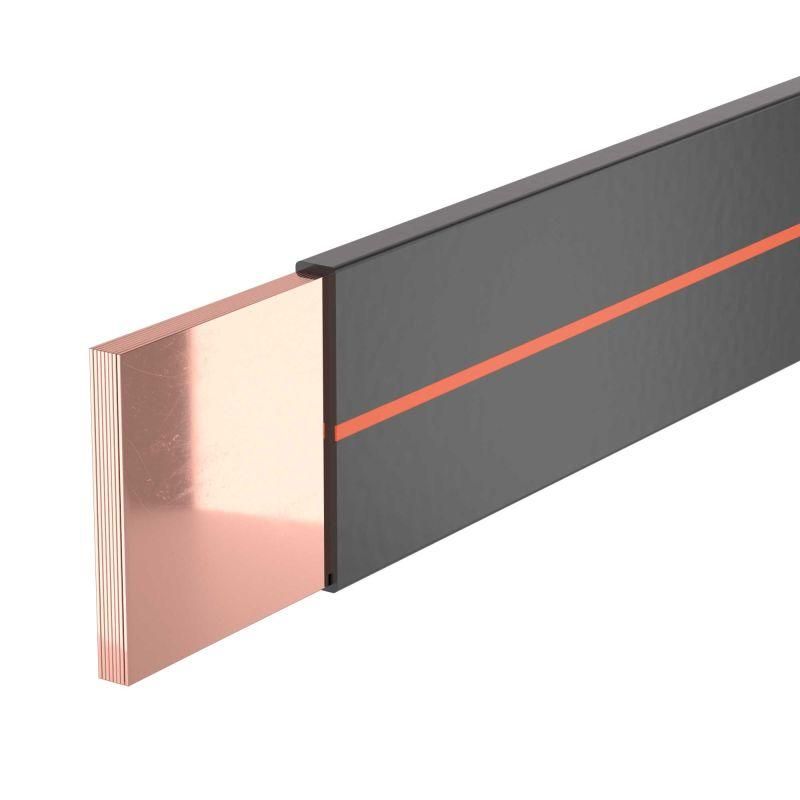

Гибкая шина в ПВХ изоляции, 10x80x1мм, ном. ток 1600А, длина 2 метра - R5BFC10801 ДКС

Гибкая шина в ПВХ изоляции 10x80x1мм, номинальный ток 1600А, длина 2 метра от DKC (ДКС) - это компактное и надежное решение для передачи больших токов между элементами распределительных устройств. Артикул r5bfc10801 обеспечивает устойчивую работу в условиях высокой нагрузки благодаря многослойной медной конструкции и защищенной ПВХ-оболочке.

Назначение и область применения

Гибкая шина в ПВХ изоляции 10x80x1мм, номинальный ток 1600А, длина 2 метра предназначена для соединения силового оборудования в распределительных устройствах, шинопроводах, трансформаторах и ячейках КРУ. Подходит там, где требуется жесткий контакт с возможностью компенсации механических перемещений - например, при установке между трансформатором и выключателем, или при монтаже в ограниченном пространстве.

Технические характеристики

• Номинальный ток: 1600 А - способна безопасно проводить значительные токи без перегрева
• Количество медных пластин: 10 - повышает проводимость и снижает сопротивление
• Размер пластины: 80×1 мм - оптимальная площадь сечения для тока 1600 А
• Общая длина: 2 метра - готовый модуль для быстрого монтажа
• Изоляция: ПВХ с ламинированием - улучшает механическую прочность и защиту от внешних воздействий
• Тип изделия: гибкая шина - позволяет принимать форму при сборке без потери целостности

Совместимость и монтаж

Гибкая шина в ПВХ изоляции 10x80x1мм, номинальный ток 1600А, длина 2 метра совместима с зажимами и клеммами, рассчитанными на ширину 80 мм и ток до 1600 А. Для монтажа используйте болтовые соединения с равномерным усилием - не допускайте перекосов. Убедитесь, что поверхности контакта чистые и не имеют оксидного слоя. Гибкость шины позволяет легко адаптировать её под углы и небольшие смещения, но не рекомендуется многократное изгибание - это может повредить внутренние пластины.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ, соответствует требованиям безопасности для электроустановок до 1000 В. Ламинирование увеличивает устойчивость к механическим повреждениям и влаге. Серия «Media» от DKC прошла испытания на термическую стабильность и долговременную нагрузку. Однако продукт не предназначен для открытых наружных установок без защиты от прямого UV-излучения и осадков.

Преимущества

• Высокая плотность тока за счет 10 медных пластин - меньше нагрев при одинаковой нагрузке
• Монолитная ПВХ-изоляция исключает риск замыкания между пластинами
• Гибкость снижает необходимость в точной центровке оборудования - экономит время монтажа
• Ламинированная оболочка уменьшает риск повреждения при транспортировке и установке
• Готовая длина 2 метра - минимум подрезки и доработки на объекте

Ограничения применения

• Не применяйте в средах с постоянными химическими парами (например, кислоты, щелочи) - ПВХ может деградировать
• Запрещено использовать при температуре выше +60 C длительно - возможна деформация изоляции
• Не подходит для частых изгибов под малым радиусом - это вызывает микротрещины в меди
• Не предназначена для работы в условиях повышенной запыленности без корпуса - пыль может попасть на контакты при демонтаже

Примеры использования

• Соединение выхода трансформатора с входом вводного автомата в ЯЧЕЙКАХ КРУ
• Переход от шинопровода к распределительному щиту с небольшим смещением
• Подключение батарей конденсаторов в системах компенсации реактивной мощности
• Электросвязь между секциями шинопровода в промышленных цехах

Практические советы

• Проверьте посадочные размеры оборудования - ширина 80 мм должна точно совпадать с зажимами
• При необходимости подрезки - используйте ножницы по металлу, после чего зачистите кромки
• Не затягивайте болты слишком сильно - давление свыше 40–50 Нм может деформировать пластину
• Перед первым включением проверьте тепловизором - равномерный прогрев указывает на правильный контакт
• Храните в сухом месте, избегая прямого солнца - даже ламинированная ПВХ-изоляция со временем стареет под УФ
