Гибкая шина в ПВХ изоляции, 8x80x1мм, ном. ток 1600А, длина 2 метра | R5BFC8801 DKC ДКС

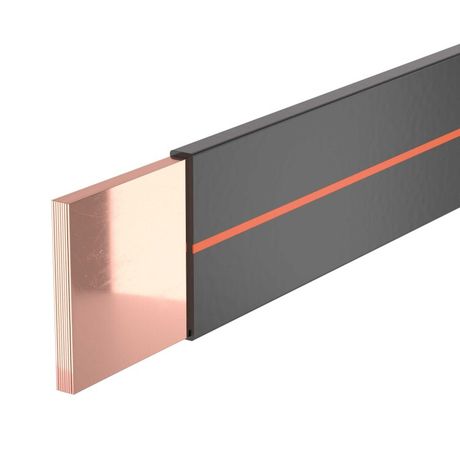

Гибкая шина в ПВХ изоляции 8x80x1мм, номинальный ток 1600А, длина 2 метра от DKC (ДКС) - это компактное и надежное решение для передачи больших токов между элементами распределительных устройств. Артикул r5bfc8801 обеспечивает устойчивую работу в условиях высоких нагрузок благодаря многопластинчатой медной конструкции и защищенной ПВХ-оболочке.

Назначение и область применения

Гибкая шина в ПВХ изоляции 8x80x1мм, номинальный ток 1600А, длина 2 метра предназначена для соединения силового оборудования в распределительных устройствах, шинопроводах, трансформаторах и ячейках КРУ. Подходит там, где требуется жесткий контакт с возможностью компенсации механических перемещений - например, при установке между трансформатором и выключателем, или при монтаже в местах с вибрацией. Используется в промышленных объектах, энергоустановках, на заводах и в центрах распределения электроэнергии.

Технические характеристики

• Номинальный ток: 1600 А
• Поперечное сечение: 640 мм2 (8 пластин по 80×1 мм каждая)
• Материал проводящей части: медь
• Изоляция: ПВХ, монолитная, с ламинированием
• Длина: 2 метра
• Тип изделия: гибкая шина с изоляцией
• Количество медных пластин: 8
• Форма: прямоугольная, плоская

Совместимость и монтаж

Гибкая шина в ПВХ изоляции 8x80x1мм, номинальный ток 1600А, длина 2 метра совместима с зажимами и клеммами, рассчитанными на ширину 80 мм и ток до 1600 А. Для монтажа используются болтовые соединения с усилием, соответствующим нормам ГОСТ 30952. Убедитесь, что поверхности контакта чистые и не имеют оксидного слоя. Ламинированная изоляция позволяет выполнять монтаж без дополнительной защиты - шина не требует внешнего кожуха. Минимальный радиус изгиба - не менее 150 мм, чтобы не повредить ПВХ-оболочку.

Безопасность и стандарты

Изделие соответствует требованиям к изолированным шинам для силовых цепей. Материалы ПВХ-изоляции устойчивы к возгоранию и не поддерживают горение. Ламинирование увеличивает долговечность изоляции и снижает риск пробоя. Серия «Media» от DKC прошла внутренние испытания на термическую и электрическую стойкость, однако официальное соответствие ГОСТ/IEC не указано в исходных данных - рекомендуется проверять сертификаты производителя при заказе.

Преимущества

• Высокая плотность тока за счет 8 медных пластин - эффективнее одножильных аналогов
• ПВХ-изоляция с ламинированием защищает от влаги, пыли и механических повреждений
• Гибкость позволяет легко адаптировать форму под реальные условия монтажа
• Отсутствие необходимости в дополнительном экранировании или корпусе
• Стабильная теплопроводность - меньше перегрева при длительной работе

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - ПВХ начинает деформироваться
• Запрещено применять в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - они разрушают изоляцию
• Не используется в открытых наружных установках без дополнительной защиты от УФ-излучения
• Длина 2 метра фиксирована - нельзя резать или удлинять без потери гарантии и безопасности
• Не подходит для переменного тока свыше 50 Гц без расчета импеданса - возможны потери на реактивное сопротивление

Примеры использования

• Соединение выхода трансформатора с входом автоматического выключателя в ЯЧЕЙКАХ КРУ
• Переход от шинопровода к распределительному щиту с изменением направления
• Подключение конденсаторных батарей к системе компенсации реактивной мощности
• Электросвязь между секциями сборки в цехах с вибрационными нагрузками

Практические советы

• При выборе учитывайте посадочные размеры - ширина 80 мм должна точно совпадать с зажимами
• Для многократных сборок используйте антискользящие прокладки под болты - предотвращают проскальзывание
• Проверьте температуру контактов через 2–4 часа после первого включения - перегрев указывает на плохой контакт
• Не допускайте натяжения шины - она работает на сжатие, а не на растяжение
• При замене старой шины - сравнивайте сечение и число пластин; 640 мм2 - минимально необходимый показатель для 1600 А
• Артикул r5bfc8801 - единственный вариант этой конкретной конфигурации в серии «Media». Аналоги других брендов могут отличаться по толщине изоляции или материалу пластин.
