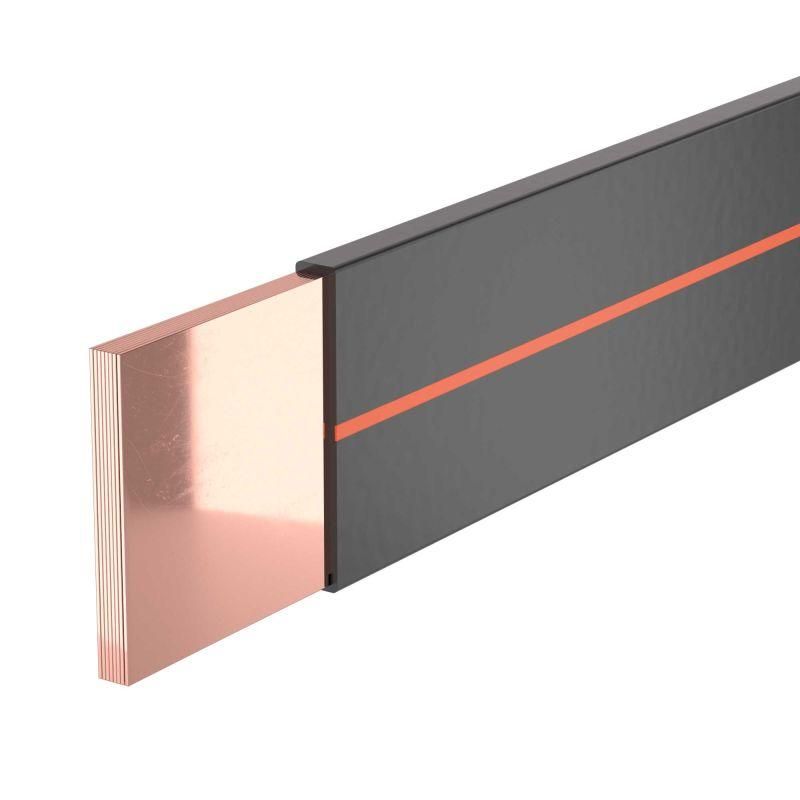

Гибкая шина в ПВХ изоляции, 8x100x1мм, ном. ток 1600А, длина 2 метра - R5BFC81001 ДКС

Шина гибкая в ПВХ изоляции 8x100x1мм, номинальный ток 1600А, длина 2 метра от бренда DKC (артикул r5bfc81001) предназначена для надёжного и компактного соединения силовых цепей в распределительных устройствах, где требуется высокая проводимость и устойчивость к механическим нагрузкам.

Назначение и область применения

Эта гибкая шина используется для передачи больших токов между элементами электроустановок: между трансформаторами и сборными шинами, в ячейках КРУ, на входах/выходах шинопроводов. Подходит там, где жесткие шины невозможно установить из-за перепадов уровней, угловых соединений или вибраций оборудования. Особенно эффективна в промышленных системах с высокой плотностью тока - например, на заводах, в энергоцентрах, на объектах с частыми изменениями конфигурации цепей.

Технические характеристики

• Номинальный ток: 1600 А - способна безопасно проводить ток до этого значения при нормальных условиях эксплуатации;
• Количество медных пластин: 8 - обеспечивают высокую проводимость и равномерное распределение тока;
• Размер пластины: 100 мм (ширина) × 1 мм (толщина) - оптимальная площадь сечения для снижения потерь и нагрева;
• Изоляция: ПВХ - защищает от замыканий, влаги и внешних воздействий; материал устойчив к химическим средам и легко моется;
• Ламинирование: да - слои меди и изоляции прочно склеены, предотвращают расслоение и повышают долговечность;
• Длина: 2 метра - готовый модуль для быстрой установки без необходимости резки или сварки;
• Тип изделия: гибкая - позволяет принимать форму при монтаже, сохраняя целостность контактов.

Совместимость и монтаж

Шина совместима с контактными зажимами и фланцевыми соединениями, соответствующими ширине 100 мм. Для монтажа используются болты M12–M16 с моментом затяжки, указанным в документации производителя. Учитывайте посадочные размеры: ширина шины 100 мм требует соответствующих клеммных колодок. Гибкость позволяет изгибать шину радиусом не менее 400 мм без повреждения изоляции. Монтаж выполняется при выключенном питании. Не допускается перегиб более чем на 90° в одной точке - это может вызвать микротрещины в меди.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439 для силовых шин. ПВХ-изоляция обеспечивает класс защиты IP40, что исключает доступ к токоведущим частям при случайном прикосновении. Ламинированная конструкция снижает риск возникновения поверхностных пробоев даже в условиях повышенной влажности.

Преимущества

• Высокая пропускная способность благодаря 8 медным пластинам - меньше потерь, меньший нагрев;
• Монолитная ПВХ-изоляция исключает необходимость в дополнительных изоляционных экранах;
• Гибкость упрощает монтаж в ограниченных пространствах и при наличии деформаций конструкции;
• Ламинирование увеличивает срок службы и отказоустойчивость при вибрациях;
• Готовая длина 2 метра - минимум операций по подгонке, экономия времени на монтаже.

Ограничения применения

• Не предназначен для постоянного погружения в воду - изоляция ПВХ не имеет защиты IP67/IP68;
• Запрещено использовать в средах с температурой выше +60 C длительно - возможна потеря эластичности изоляции;
• Не рекомендовано применение в местах с активными химическими парами (например, кислоты, щелочи) - ПВХ может разрушаться;
• Не подходит для частых изгибов под малым радиусом - это приводит к усталости металла и трещинам в меди.

Примеры использования

• Соединение выхода трансформатора с вводом в КРУ на промышленной подстанции;
• Переход от жесткой шины к шинопроводу в цехе с вибрирующим оборудованием;
• Обвязка силового преобразователя в системе частотного регулирования;
• Подключение реакторов и конденсаторов в системах компенсации реактивной мощности.

Практические советы

• Перед монтажом проверьте соответствие ширины шины (100 мм) и шага крепления на оборудовании - не все зажимы подходят;
• При использовании нескольких шин параллельно соблюдайте одинаковый радиус изгиба - иначе будет неравномерное распределение тока;
• Не используйте шину как несущий элемент - она не рассчитана на механическую нагрузку;
• После монтажа проведите термографический контроль контактов - перегрев указывает на плохой контакт или недостаточную затяжку;
• Для длинных участков учитывайте тепловое расширение - оставляйте компенсационный зазор 2–3 мм на каждый метр длины.
