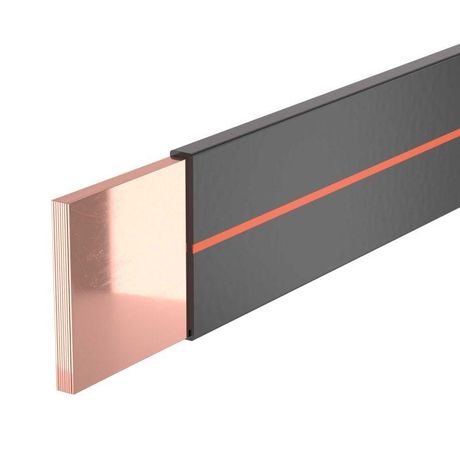

Гибкая шина в ПВХ изоляции, 10x63x1мм, ном. ток 1600А, длина 2 метра - R5BFC10631 ДКС

Гибкая шина в ПВХ изоляции 10x63x1мм, номинальный ток 1600А, длина 2 метра от DKC (ДКС) - это компактное и надежное решение для передачи больших токов между элементами распределительных устройств. Артикул r5bfc10631 обеспечивает устойчивую работу в условиях высокой нагрузки благодаря многослойной медной конструкции и защищенной ПВХ-оболочке.

Назначение и область применения

Гибкая шина в ПВХ изоляции 10x63x1мм, номинальный ток 1600А, длина 2 метра предназначена для соединения силового оборудования в распределительных устройствах, шинопроводах, трансформаторах и ячейках КРУ. Подходит там, где требуется жесткий контакт с возможностью компенсации механических перемещений - например, при установке между трансформатором и выключателем, или при монтаже в местах с вибрацией. Идеально заменяет жесткие шины в ограниченном пространстве.

Технические характеристики

• Номинальный ток: 1600 А - способна безопасно проводить значительные токи без перегрева;
• Количество медных пластин: 10 - обеспечивают равномерное распределение тока и снижают сопротивление;
• Ширина: 63 мм - оптимальная площадь контакта для высоких токов;
• Толщина одной пластины: 1 мм - баланс между гибкостью и проводящей способностью;
• Общая длина: 2 метра - готовый модуль для быстрого монтажа;
• Изоляция: ПВХ - термостойкая, устойчивая к химическим воздействиям и влаге;
• Ламинирование: да - слои меди склеены под давлением, исключает расслоение и повышают долговечность;
• Тип изделия: гибкая шина - позволяет принимать форму при сборке без потери прочности.

Совместимость и монтаж

Гибкая шина в ПВХ изоляции 10x63x1мм, номинальный ток 1600А, длина 2 метра совместима с зажимами и клеммами, рассчитанными на ширину 63 мм и ток до 1600 А. Для монтажа используйте болтовые соединения с усилием, соответствующим рекомендациям производителя оборудования. Убедитесь, что посадочные поверхности чистые и плоские - неровности вызывают нагрев. Гибкость позволяет легко адаптировать шину под углы и смещения, но не допускайте перегиба радиусом менее 150 мм - это может повредить внутренние слои.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к изолированным шинным системам для низковольтного оборудования. Материалы ПВХ-изоляции соответствуют нормам горючести и самозатухания. Ламинированная конструкция предотвращает образование воздушных зазоров, которые могут вызвать коронный разряд. Серия «Media» от DKC прошла испытания на тепловую стабильность и механическую прочность.

Преимущества

• Высокая плотность тока за счет 10 слоев меди - меньше места занимает, чем аналогичные однопластиновые решения;
• Монолитная ПВХ-изоляция исключает риск случайного прикосновения к токоведущим частям;
• Гибкость снижает необходимость в точной подгонке - экономит время при монтаже;
• Ламинирование увеличивает срок службы и устойчивость к вибрациям;
• Не требует дополнительной теплоизоляции - работает в температурном диапазоне от -25C до +70C.

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - хотя ПВХ защищен от влаги, длительное воздействие воды снижает изоляционные свойства;
• Запрещено использовать в средах с агрессивными химикатами (например, растворители, масла на основе силикона);
• Не следует применять при температурах выше +80C - изоляция начнет деформироваться;
• Не подходит для внешней установки без защиты от УФ-лучей - ПВХ со временем становится хрупким под прямыми солнечными лучами.

Примеры использования

• Соединение выхода трансформатора с входом автоматического выключателя в ЯЧЕЙКАХ КРУ;
• Переход от жесткой шины к подвижному контакту в коммутационных аппаратах;
• Монтаж внутри шинопроводов с изменением направления трассы;
• Подключение конденсаторных установок к основной сети с учетом вибраций от работы оборудования.

Практические советы

• При заказе проверьте длину - 2 метра подходят для большинства типовых решений, но для нестандартных схем потребуется резка или удлинение;
• Используйте только специализированные крепления с пружинными шайбами - они компенсируют тепловое расширение;
• Перед первым включением проверьте затяжку всех соединений - после прогрева металл расширяется, и контакт может ослабнуть;
• Для обслуживания не снимайте изоляцию - она является частью конструкции; при повреждении замените всю шину;
• Артикул r5bfc10631 - это единственный вариант в серии «Media» с такими параметрами; другие модели имеют другую ширину или число пластин.
