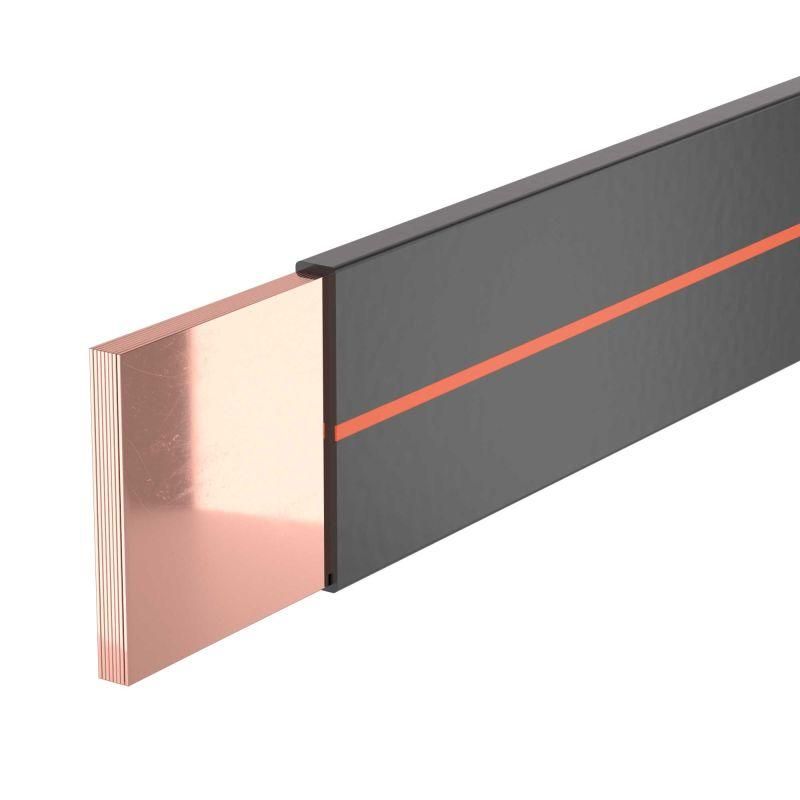

Гибкая шина в ПВХ изоляции, 8x63x1мм, ном. ток 1250А, длина 2 метра - R5BFC8631 ДКС

Шина гибкая в ПВХ изоляции 8x63x1мм, номинальный ток 1250А, длина 2 метра от бренда DKC (артикул r5bfc8631) предназначена для надёжного и компактного соединения силовых цепей в распределительных устройствах, шинопроводах и между трансформаторами. Гибкость и изоляция позволяют использовать её там, где жёсткие шины невозможны.

Назначение и область применения

Эта шина используется для передачи больших токов между элементами электроустановок, где требуется гибкое соединение: например, между выключателями и трансформаторами, внутри ячеек КРУ, на входе/выходе шинопроводов. Подходит для установки в помещениях с нормальной влажностью и температурой, в том числе в промышленных цехах, энергообъектах и на транспорте.

Технические характеристики

• Номинальный ток: 1250 А - способна безопасно проводить высокие нагрузки без перегрева;
• Количество медных пластин: 8 - обеспечивают низкое сопротивление и равномерное распределение тока;
• Ширина одной пластины: 63 мм - оптимальная площадь поперечного сечения для тока 1250 А;
• Толщина каждой пластины: 1 мм - обеспечивает механическую устойчивость и гибкость;
• Изоляция: ПВХ - защищает от замыканий, влаги и внешних воздействий;
• Ламинирование: да - слои пластин склеены, предотвращают перемещение и повышают теплопроводность;
• Длина: 2 метра - готовый модуль для быстрого монтажа без резки;
• Материал контактов: медь - высокая проводимость и долговечность.

Совместимость и монтаж

Шина совместима с контактными зажимами и фланцами, рассчитанными на ширину 63 мм и ток до 1250 А. Для монтажа используются болты M12–M16 с моментом затяжки, указанным в документации оборудования. Убедитесь, что посадочные поверхности чистые и плоские - искривления вызывают нагрев. Монтаж допускается в вертикальном и горизонтальном положении. Не рекомендуется перегибать шину радиусом менее 150 мм - это нарушает целостность ламинирования.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 30294 и IEC 61439 для изолированных шин. ПВХ-изоляция устойчива к распространению пламени (класс самозатухания V-0). Температурный режим работы: от -25C до +70C. Не применяйте в средах с агрессивными химикатами или постоянным воздействием УФ-лучей.

Преимущества

• Высокая гибкость позволяет обходить препятствия и укладывать шину в ограниченном пространстве;
• Монолитная ПВХ-изоляция исключает риск случайного прикосновения к токоведущим частям;
• Ламинированные пластины снижают потери на вихревые токи и увеличивают срок службы;
• Готовая длина 2 метра экономит время монтажа - не требует резки и сборки на месте;
• Стабильная проводимость даже при длительной работе на максимальной нагрузке.

Ограничения применения

• Не предназначен для открытых площадок или помещений с повышенной запылённостью без дополнительной защиты;
• Запрещено применять при температурах выше +70C - изоляция теряет прочность;
• Не следует использовать в условиях постоянной вибрации без крепления через демпфирующие элементы;
• Не подходит для подземной прокладки или контакта с почвой - ПВХ не защищён от механических повреждений и коррозии.

Примеры использования

• Соединение выхода трансформатора с вводом в ячейку КРУ;
• Переход от жёсткой шины к гибкому выводу распределительного щита;
• Обвязка между секциями шинопровода в цехах с движущимся оборудованием;
• Подключение автономных источников питания (UPS, дизель-генераторов) к основной сети.

Практические советы

• Перед установкой проверьте соответствие ширины 63 мм и количества отверстий в зажимах - не все клеммы подходят;
• При использовании нескольких шин параллельно соблюдайте одинаковую длину и направление изгиба - иначе возникнет неравномерность тока;
• Не используйте металлические хомуты для крепления - они могут замкнуть изоляцию; применяйте изолирующие кронштейны;
• Проверяйте температуру точек соединения после первого включения - перегрев говорит о плохом контакте;
• Shina gибкая в ПВХ изоляции 8x63x1мм, номинальный ток 1250А, длина 2 метра от DKC (r5bfc8631) - единственный вариант в серии «Media» с такими параметрами - выбирайте точно по артикулу.
