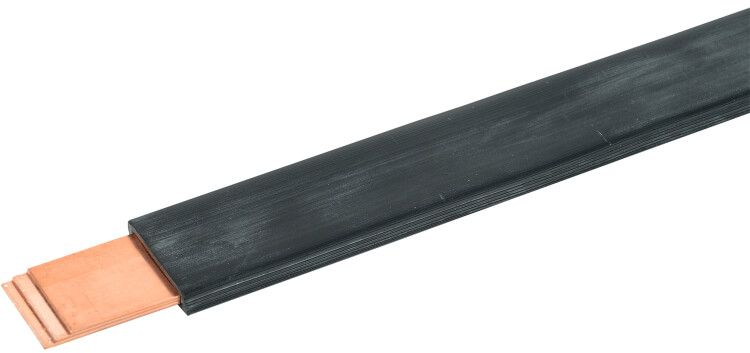

Шина гибкая изолированная ШМГ 10x(80x1мм) 2м, 1775А IEK (ИЭК) YBF10-10-080-01

Шина медная гибкая изолированная ШМГ 10x(80x1мм) от IEK предназначена для передачи больших токов в распределительных устройствах, где требуется гибкость и надёжная изоляция. Артикул ybf10-10-080-01 соответствует промышленным требованиям к шинопроводам в зданиях разного типа.

Назначение и область применения

Шина медная гибкая изолированная ШМГ 10x(80x1мм) используется для создания гибких соединений между элементами электрораспределительных систем. Подходит для сборки шинных трасс, шинопроводов и внутренних связей в распределительных щитах НКУ. Применяется в жилых, общественных и промышленных объектах там, где нужна высокая проводимость, устойчивость к механическим нагрузкам и компактная укладка.

Технические характеристики

• Тип изделия: шина гибкая с изоляцией
• Материал: медь марки М1 по ГОСТ 859
• Количество пластин: 10
• Размер каждой пластины: 80 мм × 1 мм
• Номинальный рабочий ток: 1775 А
• Срок службы: 30 лет
• Изоляция: да - обеспечивает безопасную эксплуатацию при контакте с другими элементами

Совместимость и монтаж

Шина медная гибкая изолированная ШМГ 10x(80x1мм) совместима с фланцевыми и болтовыми соединениями, используемыми в шинопроводах и распределительных щитах. Для монтажа требуются стандартные крепёжные элементы - болты, шайбы, гайки с подходящими размерами под площадь пластины. Учитывайте посадочные отверстия: они должны соответствовать шагу и диаметру, предусмотренному конструкцией оборудования. Изоляция позволяет монтировать шину близко к другим металлическим элементам без риска КЗ.

Безопасность и стандарты

Производится из меди по ГОСТ 859, что гарантирует соответствие требованиям к проводимости и прочности. Изоляция защищает от случайного прикосновения и замыканий. Сертифицирована для работы в условиях, допускаемых нормами для электрощитового оборудования. Не содержит вредных веществ, соответствует экологическим нормам РФ.

Преимущества

• Высокая проводимость благодаря чистой меди М1 - снижаются потери энергии
• Гибкость позволяет легко формировать сложные маршруты без сварки
• Изоляция исключает необходимость в дополнительном электроизоляционном пространстве
• Долгий срок службы - до 30 лет - снижает затраты на обслуживание
• Стандартные размеры обеспечивают совместимость с большинством промышленных решений

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - изоляция не рассчитана на длительное воздействие воды
• Работает в пределах температур, указанных в документации на оборудование; не рекомендуется использовать вне диапазона -40C…+50C без проверки термостойкости изоляции
• Не следует применять в средах с агрессивными химикатами - изоляция может повреждаться
• Максимальный ток 1775 А - не подходит для систем выше этого значения без параллельного подключения нескольких шин

Примеры использования

• Связь между входным автоматом и главной шиной в распределительном щите промышленного цеха
• Формирование ответвлений в шинопроводе системы электроснабжения торгового центра
• Переход от жесткой шины к оборудованию с вибрацией - например, к двигателю или преобразователю частоты
• Обустройство внутрищитовой коммутации в НКУ с ограниченным пространством

Практические советы

• При установке не перегибайте шину более чем на 90° - это может повредить изоляцию или вызвать микротрещины в меди
• Проверьте плотность прилегания контактных поверхностей - плохой контакт увеличивает нагрев
• Для многократного монтажа/демонтажа выбирайте болты с плоскими шайбами, чтобы равномерно распределить усилие
• При использовании в помещениях с повышенной влажностью убедитесь, что изоляция не имеет повреждений - даже маленький порез снижает защитные свойства
• Артикул ybf10-10-080-01 - точный идентификатор для заказа запасных частей; сохраняйте его при ремонтах
