Гильза алюминиевая под опресовку ГА 10-4.5 | 58778 КВТ

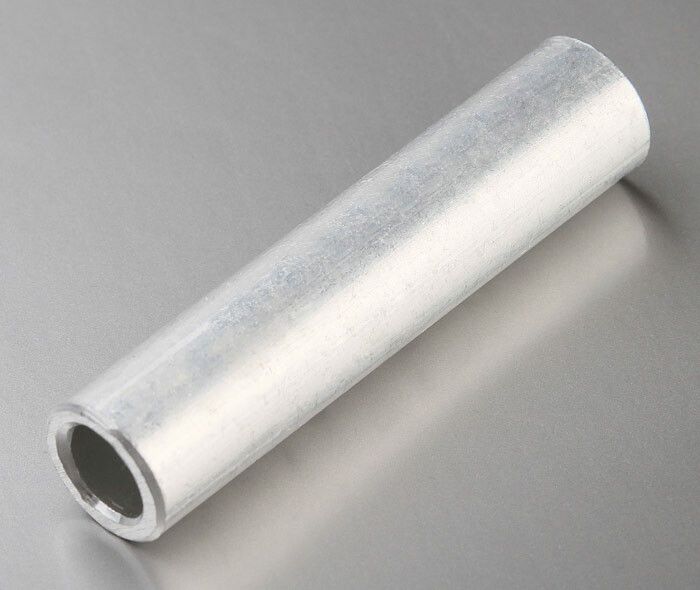

Гильза алюминиевая под опрессовку ГА 10-4,5 от КВТ предназначена для надёжного соединения алюминиевых жил кабелей и проводов методом опрессовки. Применяется в распределительных сетях до 10 кВ, особенно там, где важна механическая прочность и минимальное переходное сопротивление. Артикул 58778 соответствует сериям ГА и ГОСТ 23469.2-79.

Назначение и область применения

Гильза алюминиевая под опрессовку ГА 10-4,5 используется исключительно для соединения алюминиевых жил встык без осевой нагрузки. Подходит для кабелей и проводов с многопроволочной или секторной жилой. Область применения - воздушные и кабельные линии электропередачи напряжением до 10 кВ: трансформаторные подстанции, ответвления, ремонтные участки, распределительные устройства.

Технические характеристики

• Номинальное сечение жилы: 4,5 мм2
• Номинальное напряжение: 10 кВ
• Материал: алюминий марки АД1
• Наружный диаметр: 8,5 мм
• Внутренний диаметр: 4,5 мм
• Форма жилы: многопроволочная круглая / секторная
• Цвет: серый
• Покрытие: без покрытия
• Способ монтажа: опрессовка
• Стандарт: ГОСТ 23469.2-79

Совместимость и монтаж

Гильза ГА 10-4,5 совместима с алюминиевыми проводами и кабелями, имеющими сечение 4,5 мм2. Совместима также с материалом «альдрей» - сплавом алюминия с медью, применяемым в некоторых типах кабелей.

Перед установкой:

• Зачистите концы жил до нужной длины (не менее половины длины гильзы); используйте кордощётку для удаления оксидной плёнки.
• На зачищенные жилы нанесите проводящую контактную пасту КВТ.
• Защитите внутреннюю поверхность гильзы аналогичным образом - она тоже требует зачистки и смазки пастой.
• Вставьте жилы в гильзу так, чтобы они вошли на половину её длины и встретились в центре.
• Произведите опрессовку специальным инструментом с подходящими матрицами.

Для секторных жил перед опрессовкой рекомендуется предварительно скруглить их набором матриц НМ-300 С (КВТ) - это обеспечивает равномерное давление и лучший контакт.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 23469.2-79, регламентирующему изготовление и испытание соединительных гильз для силовых кабелей. Произведено из высокочистого алюминия АД1, что гарантирует стабильную электропроводность и устойчивость к электрохимической коррозии. Без покрытия - не содержит свинца, хрома или других запрещённых веществ.

Преимущества

• Высокая механическая прочность после опрессовки - соединение выдерживает нагрузки при эксплуатации.
• Низкое переходное сопротивление благодаря применению контактной пасты и однородному материалу (алиминий–алюминий).
• Удобство монтажа - компактная форма, не требует дополнительных элементов фиксации.
• Совместимость с продукцией КВТ - пасты, матрицы, клещи одного бренда обеспечивают гарантированную совместимость.

Ограничения применения

• Не применяется для меди или медно-алюминиевых жил - возможна гальванопара и быстрое разрушение контакта.
• Не допускается использование при наличии осевой нагрузки на соединение - гильза не рассчитана на растяжение.
• Не предназначен для работы вне температурного диапазона, указанного в нормативах для кабельных систем (обычно –50…+50 C).
• Без покрытия - чувствителен к агрессивной среде (высокая влажность, солёный воздух, химические пары). Для таких условий требуется дополнительная герметизация.

Примеры использования

• Соединение двух участков алюминиевого кабеля АС 16/2,7 при ремонте ЛЭП.
• Подключение ответвления от главного алюминиевого провода к щитовой в деревянном доме.
• Ремонт повреждённого участка кабеля на подстанции 6(10)/0,4 кВ.
• Объединение жил в распределительной коробке при замене старых алюминиевых проводов на новые.

Практические советы

• Выбирайте гильзу точно по сечению жилы - переполнение или недостаток места снижают качество соединения.
• Никогда не пропускайте этап нанесения контактной пасты КВТ - даже микроскопический слой оксида увеличивает сопротивление в десятки раз.
• Проверяйте глубину входа жил в гильзу - они должны встречаться в центре, а не торчать с одной стороны.
• После опрессовки проверяйте соединение на наличие трещин, зазоров или смещений - при необходимости повторите операцию.
• Храните гильзы в сухом месте - влага способствует образованию оксидной плёнки даже на новом изделии.
