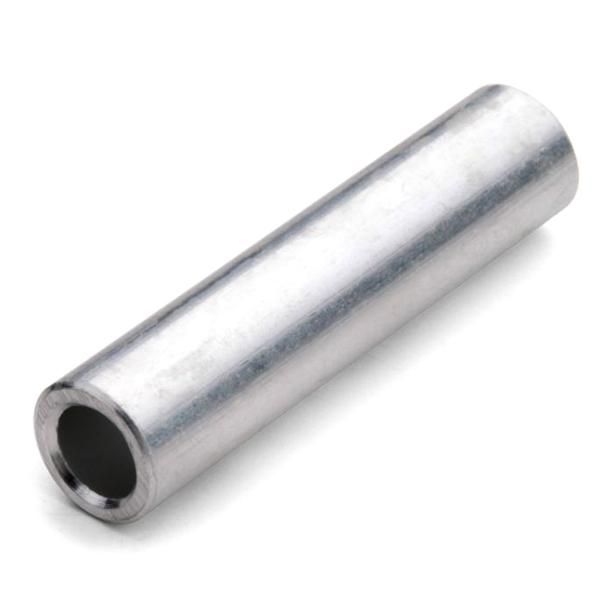

Гильза соединительная ГА 10 кв.мм 10 кВ, алюминий, ГОСТ 23469.2-79 TOKOV ELECTRIC TKE-GA-10-4.5

Гильза алюминиевая ГА 10-4.5 под опрессовку по ГОСТ 23469.2-79 от TOKOV ELECTRIC предназначена для соединения алюминиевых проводов сечением 10 мм2 в силовых сетях до 10 кВ. Этот элемент используется там, где требуется надёжный и долговечный контакт без сварки или пайки.

Назначение и область применения

Гильза алюминиевая ГА 10-4.5 применяется для создания механически прочных и электрически надёжных соединений между алюминиевыми жилами кабелей или проводов. Подходит для монтажа на воздушных линиях, внутри распределительных устройств, на трансформаторных подстанциях и других объектах высоковольтной сети до 10 кВ. Элемент предназначен исключительно для работы с алюминием - не используйте её для медных проводов.

Технические характеристики

• Материал: Алюминий - обеспечивает хорошую электропроводность и совместимость с алюминиевыми жилами;
• Номинальное сечение жил: 10 мм2 - соответствует стандартным алюминиевым проводникам этого сечения;
• Ряд напряжений: 10 кВ - рассчитана на работу в сетях до указанного уровня;
• Форма поперечного сечения: Круглая / секторная - позволяет использовать как круглые, так и секторные жилы без изменения технологии опрессовки;
• Стандарт: ГОСТ 23469.2-79 - соответствие государственному регламенту на гильзы для опрессовки.

Совместимость и монтаж

Гильза ГА 10-4.5 требует применения специального пресс-клещей с матрицей, подходящей под этот тип соединения. Убедитесь, что диаметр входящих жил точно соответствует 10 мм2 - перегрузка или недостаточное заполнение снижают качество контакта. После опрессовки проверьте глубину захода жил - они должны полностью войти внутрь гильзы, без зазора у торцов. Для многожильных проводов рекомендуется предварительно слегка сплющить жилы перед введением в гильзу для лучшего контакта.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 23469.2-79, который гарантирует механическую прочность, термическую стойкость и электрическую целостность соединения. Соответствие стандарту допускает использование гильзы в энергообъектах, прошедших государственную сертификацию. Применение вне указанных условий (например, выше 10 кВ или с другими материалами) нарушает безопасность и аннулирует гарантию.

Преимущества

• Высокая электропроводность благодаря однородному материалу - минимизирует потери и нагрев;
• Устойчивость к окислению - алюминиевая поверхность менее восприимчива к коррозии по сравнению с медью в условиях повышенной влажности;
• Поддержка двух форм жил - удобна при работе с различными типами кабельной продукции;
• Не требует дополнительных изоляционных материалов после опрессовки - можно сразу применять внешнюю изоляцию.

Ограничения применения

• Не медные провода - смешивание металлов вызывает электрохимическую коррозию;
• Запрещено использовать при температуре ниже –40 C без предварительного прогрева - хрупкость алюминия возрастает;
• Не предназначена для постоянного погружения в жидкости - хотя материал устойчив, герметичность соединения зависит от качества опрессовки;
• Не заменяет ответвления или переходники - работает только как прямое соединение двух жил одного типа.

Примеры использования

• Соединение фазных проводов на ВЛ-10 кВ при ремонте повреждённого участка;
• Обвязка алюминиевых шин в ячейках КРУ;
• Присоединение выводов трансформаторов к алюминиевой шинопроводной системе;
• Перепайка старых алюминиевых линий при модернизации энергораспределения.

Практические советы

• Перед установкой протрите жилы и внутренние стенки гильзы от грязи и оксидной плёнки - лучше всего использовать абразивную бумагу P80–P120;
• Выбирайте пресс с правильной матрицей - некорректный инструмент деформирует гильзу и создаёт плохой контакт;
• Проверяйте результат опрессовки визуально: форма должна быть равномерной, без трещин и выступов;
• После монтажа обязательно проведите контрольное измерение сопротивления контакта - норма для таких соединений ≤ 1,5× сопротивление цельного провода того же сечения;
• Храните гильзы в сухом месте - даже алюминий может покрываться оксидом при длительном воздействии влаги.
