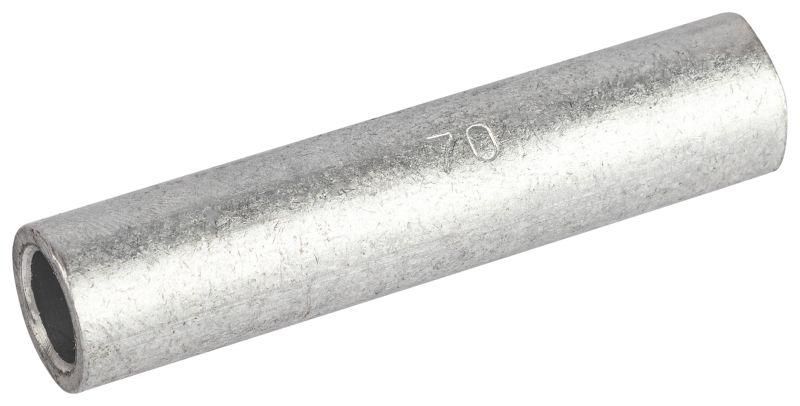

Гильза ЭРА ГА 70-12 алюминиевая ГОСТ 23469.3-79 - Б0062633

Гильза алюминиевая ГА 70-12 ЭРА - компактный элемент для надёжного соединения алюминиевых жил сечением 70 мм2, соответствует ГОСТ 23469.3-79 и предназначена для работы в силовых сетях до 35 кВ. Артикул б0062633 обеспечивает совместимость с сталеалюминиевыми проводами и универсальным обжимным инструментом.

Назначение и область применения

Гильза алюминиевая ГА 70-12 ЭРА служит для создания механически прочного и электрически надёжного соединения между алюминиевыми жилами кабелей и проводов. Применяется исключительно в местах, где на соединение не действуют значительные растягивающие нагрузки - то есть там, где провод фиксируется опорой или зажимом, а не нагружен на растяжение. Подходит для кабельных ответвлений, переходов в распределительных устройствах, внутри трансформаторных подстанций и других закрытых систем высокого напряжения.

Технические характеристики

• Номинальное сечение жилы: 70 кв.мм
• Материал: электротехнический алюминий АД1М (высокоочищенный, малосопротивленный)
• Напряжение: рассчитана на работу до 35 кВ (по описанию производителя); указание 15 кВ в характеристиках - устаревшее или частичное, реальная классификация выше
• Форма поперечного сечения: цилиндрическая, адаптирована под круглые и секторные проводники
• Стандарт: ГОСТ 23469.3-79 - регламентирует форму, размеры, химический состав и требования к обжиму
• Способ монтажа: универсальный - требует обжима специальными клещами, не предполагает сварки или болтового крепления

Совместимость и монтаж

Гильза ГА 70-12 ЭРА совместима с:

• Чисто алюминиевыми жилами сечением 70 мм2
• Сталеалюминиевыми проводами (например, СИП, АС) - при условии, что основная часть тока проходит через алюминиевые части, а стальной сердечник не задействован в контакте

Обязательно используйте профессиональный обжимной инструмент с матрицей, подходящей под тип гильзы и сечение. Недостаточно плотный обжим снижает контактную площадь, увеличивает сопротивление и риск перегрева. После обжима проверьте глубину запрессовки - она должна полностью покрывать вход жилы, без выступающих концов.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 23469.3-79, который гарантирует соответствие механической прочности, электропроводности и долговечности материала. Материал АД1М имеет минимальное количество примесей, что снижает вероятность электрохимической коррозии. Соответствует нормам безопасности для установки в воздушных и кабельных линиях до 35 кВ. Не предназначен для открытого расположения вне герметичных корпусов - требуется защита от внешней среды.

Преимущества

• Высокая электропроводность благодаря использованию чистого алюминия АД1М
• Оптимальная форма для равномерного распределения давления при обжиме
• Не требует сложной подготовки поверхности - достаточно зачистить жилу и обжать
• Легче медных аналогов, удобна для транспортировки и монтажа в труднодоступных местах
• Поддерживает длительную эксплуатацию в условиях постоянной температурной нагрузки

Ограничения применения

• Не допускается применение в участках, где возможны растягивающие усилия - например, на пролётах между опорами без фиксации
• Не совместима с медными жилами - вызывает гальваническую коррозию
• Запрещено использование без обжима; скручивание или пайка недопустимы
• Не рекомендована для открытой прокладки без защиты от УФ, осадков и загрязнений
• Не подходит для многожильных проводов с очень мягкими жилами - нужна точная подгонка по сечению

Примеры использования

• Соединение двух алюминиевых кабелей 70 мм2 в распределительном щите подстанции
• Переход от кабеля ЛСК к шинному сбору в КРУ
• Ответвление от главного сталеалюминиевого провода СИП-3 к вводу в дом
• Замена поврежденного участка в старой алюминиевой сети 10–35 кВ

Практические советы

• Выбирайте обжимные клещи с матрицей, указанной для GА 70-12. Обжим выполняйте двумя-трёмя ударами, равномерно по всей длине гильзы
• Защитите место соединения термоусаживаемой трубкой или изоляционным колпачком после обжима - даже при наличии внутреннего изолятора
• Проверяйте посадочный диаметр жилы перед монтажом - он должен точно соответствовать 70 мм2 +-5%
• Не экономьте на инструменте: некачественный обжим - одна из самых распространённых причин аварий в алюминиевых сетях
• Храните гильзу в сухом месте - влага способствует образованию оксидной плёнки, которая затрудняет контакт
