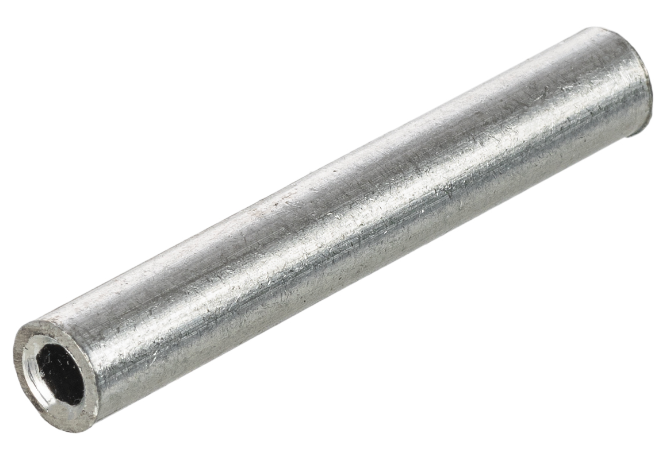

Гильза ЭРА ГА 25-8-7,1 алюминиевая ГОСТ 23469.3-79 - Б0062630

Гильза алюминиевая ГА 25-8-7,1 от бренда ЭРА предназначена для надёжного соединения алюминиевых жил сечением 25 мм2 в кабелях до 35 кВ. Артикул б0062630 соответствует ГОСТ 23469.3-79 и подходит для систем, где исключено механическое натяжение.

Назначение и область применения

Гильза алюминиевая ГА 25-8-7,1 используется для создания электрических соединений между алюминиевыми проводниками в силовых кабелях. Применяется там, где требуется высокая проводимость и устойчивость к коррозии - например, в распределительных устройствах, на опорах ЛЭП, внутри трансформаторных подстанций. Подходит для сталеалюминиевых проводов. Соединение должно быть защищено от постоянного натяжения - гильза не рассчитана на нагрузки растяжения.

Технические характеристики

• Номинальное сечение жилы: 25 мм2
• Материал: алюминий электротехнический АД1М
• Напряжение: до 35 кВ (по данным производителя); стандарт ГОСТ 23469.3-79 указывает на ряд 15 кВ - уточните требования проекта
• Форма поперечного сечения: адаптирована под круглые и секторные провода
• Способ монтажа: универсальный - требует обжима специальным инструментом

Совместимость и монтаж

Гильза ГА 25-8-7,1 совместима с алюминиевыми и сталеалюминиевыми проводами того же сечения. Монтаж возможен только с использованием профессионального обжимного инструмента - ручного или гидравлического, с матрицей, подходящей под форму гильзы. Нельзя применять клещи для медных гильз - они не обеспечат нужную плотность контакта. Перед обжимом зачищают жилу, удаляют оксидную плёнку и смазывают контактную поверхность специальной пастой (например, КС-1).

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 23469.3-79 - нормативом для алюминиевых соединительных гильз. Обеспечивает безопасную передачу тока при температуре до +90 C в нормальных условиях эксплуатации. Не предназначен для работы во взрывоопасных зонах без дополнительной защиты корпуса.

Преимущества

• Высокая электропроводность благодаря материалу АД1М - меньше потерь энергии, чем у стальных аналогов
• Устойчивость к атмосферной коррозии - особенно важно для открытых участков ЛЭП
• Легкий вес - удобна для монтажа на высоте
• Совместимость с распространёнными типами обжимных инструментов

Ограничения применения

• Не допускается использование в местах с постоянным механическим натяжением - гильза не воспринимает растягивающие усилия
• Не подходит для многожильных проводов сечением более 25 мм2 - риск перегрева и плохого контакта
• Запрещено применение в средах с повышенной химической активностью (агрессивные пары, солевые испарения) без герметизации
• Не рекомендовано для частых циклов нагрева-охлаждения выше 100 C

Примеры использования

• Соединение фазных жил в кабеле АС 25/4,2 на воздушной линии 10–35 кВ
• Объединение двух алюминиевых проводов в распределительном щите подстанции
• Замена повреждённого участка кабеля в городской сети с использованием сталеалюминиевой жилы

Практические советы

• Перед установкой проверьте соответствие сечения жилы и гильзы - даже небольшое отклонение снижает срок службы
• Используйте только инструмент с правильной матрицей - для гильз ГА 25-8-7,1 обычно требуется матрица 8–9 мм
• После обжима осмотрите шов: он должен быть равномерный, без трещин и выступов металла
• При работе на открытом воздухе после монтажа обязательно закройте соединение термоусадочным кожухом или изоляционной лентой
• Артикул б0062630 - один из самых востребованных в сериях ЭРА; запасайте на объекте, так как замена требует демонтажа всей секции
