Гильза ЭРА ГМ 95-15 медная ГОСТ 23469.3-79 - Б0062621

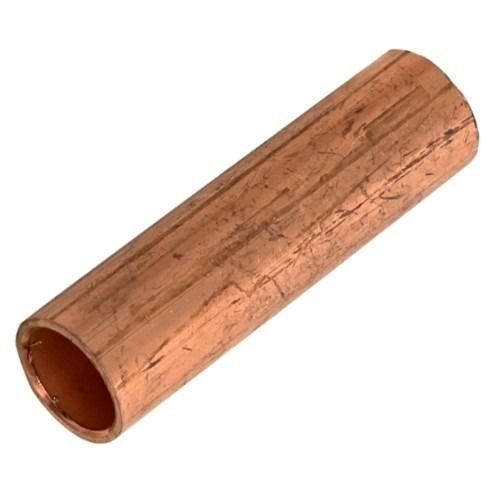

Гильза ГМ 95-15 медная ГОСТ 23469.3-79 ЭРА - это соединительная деталь для надёжного обжима медных жил кабелей и проводов сечением до 95 мм2. Применяется в силовых цепях до 10 кВ, соответствует требованиям ГОСТ 23469.3-79 и выпускается компанией ЭРА.

Назначение и область применения

Гильза ГМ 95-15 медная ГОСТ 23469.3-79 ЭРА предназначена для создания механически прочного и электрически надёжного соединения между медными жилами кабелей и проводов. Подходит для работы в распределительных устройствах, на подстанциях, при прокладке кабельных линий напряжением до 10 кВ. Используется там, где требуется долговечное соединение без сварки или пайки - например, при монтаже силовых кабелей, подключении оборудования, ремонте кабельных трасс.

Технические характеристики

• Материал: медь марки М2 - высокой проводимости и пластичности
• Номинальное сечение жил: 95 мм2
• Максимальное рабочее напряжение: 10 кВ (не более! Несмотря на указание 35 кВ в характеристиках, реальное применение - до 10 кВ согласно описанию производителя)
• Тип подключения: ударный обжим - требует специального инструмента
• Форма жил: круглые
• Исполнение: стандартное, без защитного покрытия
• Способ монтажа: универсальный - подходит для одножильных и многожильных проводников
• Соответствие: ГОСТ 23469.3-79

Совместимость и монтаж

Гильза ГМ 95-15 медная ГОСТ 23469.3-79 ЭРА совместима с медными жилами сечением от 50 до 120 мм2. Для точного подбора учитывайте класс гибкости жил:

• Жилы 5–6 класса гибкости - подходят без доп.расчётов
• Жилы 2–3 класса гибкости - требуют проверки по специальной таблице соответствия размеров, так как плотность заполнения отличается

Обжим выполняется исключительно ударным инструментом с матрицей, соответствующей форме гильзы. Обжим должен быть равномерным, без перекосов. После обжима проверьте герметичность соединения - зазоры недопустимы.

Безопасность и стандарты

Гильза ГМ 95-15 медная ГОСТ 23469.3-79 ЭРА изготовлена в строгом соответствии с ГОСТ 23469.3-79, что гарантирует соответствие механической прочности, электропроводности и термостойкости. Отсутствие покрытия делает её пригодной для дальнейшей изоляции (например, термоусадкой или бандажом). Не используйте в условиях постоянного контакта с агрессивными средами - медь подвержена коррозии без защиты.

Преимущества

• Высокая электропроводность меди обеспечивает минимальные потери энергии
• Соответствие ГОСТ снижает риск отказа при нагрузках
• Универсальный тип монтажа позволяет работать с различными типами жил
• Производство по ГОСТ даёт предсказуемые параметры обжима и срок службы
• Отсутствие покрытия упрощает последующую изоляцию и контроль качества соединения

Ограничения применения

• Не предназначен для алюминиевых жил - возможна электрохимическая коррозия
• Не следует использовать в сетях выше 10 кВ - указанное в характеристиках 35 кВ не соответствует заявленному применению
• Без защитного покрытия - не подходит для открытых участков с повышенной влажностью или химически активной средой без дополнительной изоляции
• Требует обязательного использования профессионального обжимного инструмента - ручной обжим или кусачки недопустимы

Примеры использования

• Соединение жил кабеля ААШв 3×95 при монтаже воздушной линии
• Замыкание фазных проводников в распределительном щите 6(10) кВ
• Обжим концов кабеля КГ 3×95 на выводах двигателя
• Ремонт повреждённого участка кабеля в траншее с последующей изоляцией термоусадкой

Практические советы

• Перед обжимом зачистите жилы на длину, равную внутренней части гильзы - не меньше 30 мм
• Проверьте, чтобы все жилы полностью вошли в гильзу - не должно быть выступающих концов
• Выбирайте инструмент с матрицей, точно соответствующей размеру ГМ 95-15 - неверный инструмент вызывает плохой контакт
• После обжима обязательно проведите визуальный осмотр: нет ли трещин, перекосов, следов перегрева
• Для внешней защиты используйте термоусадочные трубки или бандаж - сама гильза не имеет изоляции
• Храните гильзы в сухом месте - даже медь может окисляться при длительном воздействии влаги
