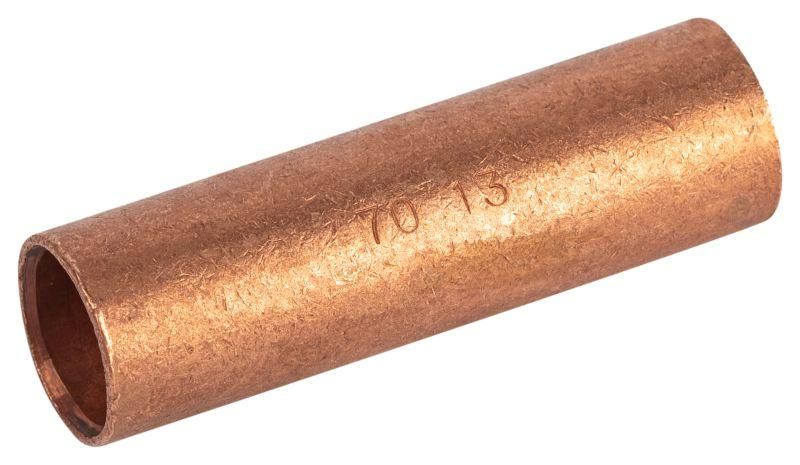

Гильза ЭРА ГМ 70-13 медная ГОСТ 23469.3-79 - Б0062662

Гильза ГМ 70-13 медная ГОСТ 23469.3-79 ЭРА предназначена для надёжного соединения медных жил кабелей и проводов сечением до 95 мм2, особенно в силовых цепях до 10 кВ. Этот тип гильзы широко применяется в электроустановках, где важна механическая прочность и высокая электропроводность соединения.

Назначение и область применения

Гильза ГМ 70-13 медная ГОСТ 23469.3-79 ЭРА используется для создания герметичных и долговечных соединений между одножильными или многожильными медными проводниками. Применяется в распределительных устройствах, кабельных ответвлениях, подстанциях, на объектах энергетики и промышленности. Подходит для работы с кабелями напряжением до 10 кВ.

Технические характеристики

• Материал: медь марки М2 (высокоочищенная, электротехническая)
• Номинальное сечение жил: до 95 мм2
• Работает с кабелями 5-го и 6-го класса гибкости
• Стандарт: ГОСТ 23469.3-79
• Форма: трубчатая, с внутренним диаметром, соответствующим суммарному сечению двух жил

Совместимость и монтаж

Гильза ГМ 70-13 медная ГОСТ 23469.3-79 ЭРА совместима исключительно с медными жилами. Для установки требуется обжимной инструмент с матрицей, подходящей под размер гильзы. Убедитесь, что выбранный инструмент обеспечивает равномерный обжим по всей длине гильзы - это гарантирует минимальное переходное сопротивление и устойчивость к вибрациям.

Жилы 2-го и 3-го класса гибкости требуют пересмотра размера гильзы по специальным таблицам производителя - использование стандартных значений может привести к недостаточному контакту.

Безопасность и стандарты

Изготовлена в соответствии с ГОСТ 23469.3-79, который регламентирует требования к материалам, размерам и механической прочности силовых гильз. Соответствие стандарту обеспечивает безопасную работу в сетях до 10 кВ, предотвращает перегрев и риск возгорания при нормальных условиях эксплуатации.

Преимущества

• Высокая электропроводность меди снижает потери мощности в месте соединения
• Уплотнённая структура после обжима защищает от окисления и попадания влаги
• Медная трубка М2 устойчива к температурным колебаниям и длительной нагрузке
• Соответствие государственному стандарту повышает надёжность при проверках и сертификациях

Ограничения применения

• Не алюминиевые или комбинированные (медно-алюминиевые) жилы
• Не предназначен для использования вне закрытых распределительных устройств - открытый монтаж без защиты допускается только при соблюдении условий IP-класса окружающей среды
• Запрещено применять без обжимного инструмента - скручивание или пайка не обеспечивают необходимой механической прочности
• Не рекомендуется для частых перемещений или вибрационных систем без дополнительной фиксации

Примеры использования

• Соединение жил кабеля ААШв 3×95 мм2 при прокладке трассы на подстанции
• Объединение выходных проводов от автоматического выключателя в щите управления
• Переход от одного участка кабеля к другому в траншейном кабеле 10 кВ
• Подключение заземляющих шин в распределительных пунктах

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - лишняя часть увеличивает риск замыкания
• Чистите поверхности жил перед вставкой - даже маленький слой оксида снижает контакт
• Выбирая гильзу, ориентируйтесь на сумму сечений двух соединяемых жил; для 2×50 мм2 используйте именно ГМ 70-13
• Проверьте качество обжима: после сжатия гильза должна плотно охватывать жилы без видимых трещин или деформаций
• Храните гильзы в сухом помещении - хотя они медные, длительное воздействие влаги может вызвать поверхностное окисление
