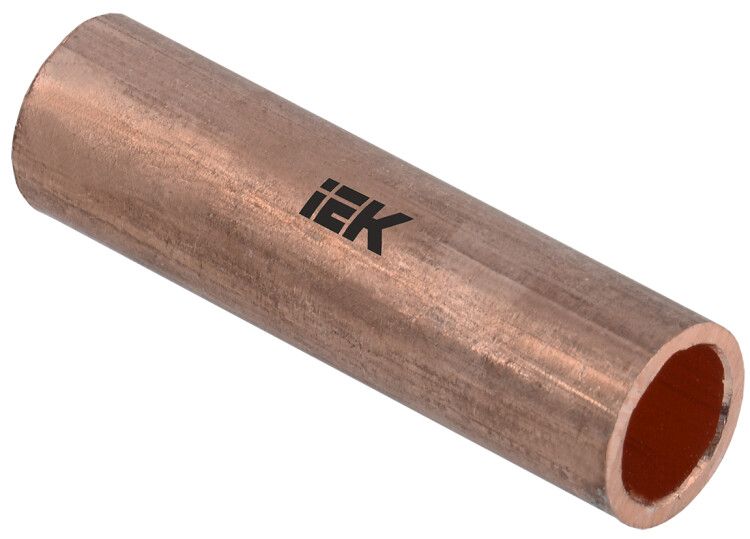

Гильза медная ГМ 70-13 ГОСТ 23469.3 | UGT11-070-13 IEK

Гильза медная ГМ 70-13 ГОСТ 23469.3 от бренда IEK - это стыковой соединитель из меди для надёжного соединения многожильных проводников сечением 70 мм2. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность и устойчивость к механическим нагрузкам.

Назначение и область применения

Гильза медная ГМ 70-13 ГОСТ 23469.3 используется для создания стыковых соединений между двумя концами медных многожильных проводов или кабелей. Подходит для монтажа в распределительных устройствах, трансформаторных подстанциях, на воздушных и кабельных линиях напряжением до 10 000 В. Обеспечивает постоянный электрический контакт без повышения сопротивления.

Технические характеристики

• Материал: электротехническая медь - высокая проводимость, минимальные потери энергии
• Поперечное сечение: 70 мм2 - рассчитана на токи до 250 А (при нормальных условиях)
• Тип соединения: стыковой - соединяет два провода конец в конец
• Способ монтажа: опрессовка специальными клещами - требует правильной матрицы
• Форма: длинная - обеспечивает равномерное распределение давления при опрессовке
• Защитное покрытие: отсутствует - не имеет антикоррозийного слоя, требует защиты после монтажа
• Работает при напряжении до 10 000 В
• Срок службы: 30 лет - при соблюдении условий эксплуатации
• Цвет: медный - визуально отличается от алюминиевых аналогов

Совместимость и монтаж

Гильза медная ГМ 70-13 ГОСТ 23469.3 совместима только с медными многожильными проводниками того же сечения - 70 мм2. Для монтажа требуется пресс-клещи с матрицей, соответствующей форме и размеру гильзы. Убедитесь, что зачищенные концы проводов полностью помещаются внутрь гильзы - зазоры снижают надёжность соединения. После опрессовки рекомендуется проверить прочность соединения растяжением.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 23469.3, что гарантирует соответствие требованиям к электрической прочности и механической устойчивости. Соответствует нормам безопасности для работ в сетях до 10 кВ. Не содержит свинца и других токсичных компонентов.

Преимущества

• Высокая электропроводность меди минимизирует нагрев в месте соединения
• Длинная форма обеспечивает равномерную деформацию при опрессовке - меньше риск перелома жил
• Устойчивость к окислению благодаря чистой меди - продлевает срок службы
• Не требует пайки - исключает риск теплового повреждения изоляции
• Совместима с большинством профессиональных пресс-клещей

Ограничения применения

• Не применяется для алюминиевых или сталеалюминиевых проводов - возможен электрохимический коррозионный процесс
• Без защитного покрытия - не допускается установка во влажных, агрессивных средах без дополнительной герметизации
• Не предназначен для частых изгибов или подвижных соединений - только стационарная фиксация
• Требует точного подбора инструмента - использование неподходящих клещей приведёт к плохому контакту

Примеры использования

• Соединение кабелей в распределительном щите 10 кВ
• Замена повреждённого участка кабеля в подземной трассе
• Объединение двух ответвлений в кабельной камере
• Монтаж заземляющих проводников в подстанциях

Практические советы

• Перед монтажом зачистите жилы на длину, равную половине длины гильзы - недостаточная зачистка снижает площадь контакта
• Проверьте, чтобы внутри гильзы не было посторонних частиц - даже маленький песок может вызвать локальный перегрев
• После опрессовки обмотайте место соединения термоусадочной трубкой или изолирующей лентой - это предотвращает попадание влаги
• Учитывайте посадочный диаметр: гильза рассчитана именно на 70 мм2, не используйте её для меньших или больших сечений
• Артикул ugt11-070-13 - сохраняйте его при закупках, чтобы не перепутать с другими моделями IEK
