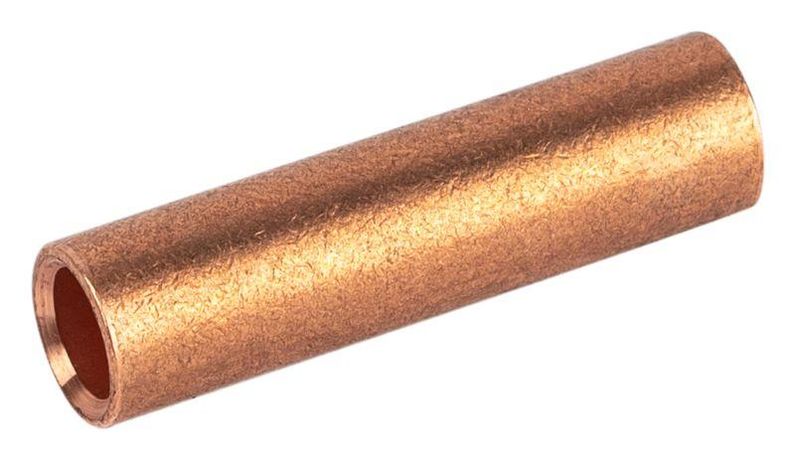

Гильза ЭРА ГМ 10-5 медная ГОСТ 23469.3-79 - Б0062611

Гильза ГМ 10-5 медная ГОСТ 23469.3-79 ЭРА - это надёжный элемент для соединения медных жил кабелей и проводов сечением до 10 мм2, предназначенный для работы в сетях до 10 кВ. Продукт соответствует государственному стандарту и выпускается компанией ЭРА.

Назначение и область применения

Гильза ГМ 10-5 медная ГОСТ 23469.3-79 ЭРА используется для создания механически прочного и электрически надёжного соединения между двумя медными жилами. Подходит для силовых кабелей и проводов с номинальным сечением 10 мм2, работающих при напряжении до 10 кВ. Часто применяется в распределительных устройствах, кабельных ответвлениях, подстанциях и на участках с высокой нагрузкой.

Технические характеристики

• Тип изделия: гильза
• Материал: медь марки М2
• Номинальное сечение жил: 10 кв.мм
• Рабочее напряжение: до 10 кВ
• Тип подключения: ударный обжим
• Способ монтажа: универсальный - совместим с большинством обжимных клещей
• Форма жил: круглые
• Покрытие: без защитного слоя (не оцинкована, не никелирована)
• Исполнение: стандартное

Совместимость и монтаж

Гильза ГМ 10-5 медная ГОСТ 23469.3-79 ЭРА требует использования специального обжимного инструмента с матрицей, подходящей под размер гильзы. Обжим выполняется одним или двумя ударами - зависит от модели инструмента. Убедитесь, что инструмент имеет правильную форму и усилие, чтобы избежать трещин или недожима.

Гильза рассчитана на жилы 5–6 класса гибкости. Для более жёстких жил 2–3 класса гибкости требуется проверить соответствие по таблице ГОСТ 23469.3-79 - возможна необходимость выбора другого размера.

Безопасность и стандарты

Производится в соответствии с ГОСТ 23469.3-79 - нормативом, регламентирующим требования к медным гильзам для кабельных соединений. Соответствие гарантирует допустимую плотность контакта, термическую стойкость и долговечность при рабочих температурах до +80C. Отсутствие покрытия делает её пригодной для дальнейшей изоляции термоусадкой или другими способами.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М2
• Чёткая стандартизация по ГОСТ обеспечивает предсказуемый результат обжима
• Универсальность монтажа - совместима с основными моделями обжимных инструментов
• Не содержит легирующих компонентов, снижающих теплостойкость
• Цена ниже аналогичных изделий с покрытиями, при сохранении качества

Ограничения применения

• Не предназначен для алюминиевых жил - использование с алюминием вызывает электрохимическую коррозию
• Без защитного покрытия - не следует применять во влажных средах без дополнительной герметизации
• Не подходит для многожильных проводов с очень крупным количеством (более 6-го класса гибкости) без перепроверки по ГОСТ
• Запрещено использовать без обжима - просто вставление жил не создаёт надёжного контакта

Примеры использования

• Соединение фазных жил в распределительном щите 10 кВ
• Объединение двух кабелей при замене повреждённого участка ЛЭП
• Подключение заземляющего проводника к шине в КРУ
• Монтаж ответвлений в воздушных линиях с использованием бронированных кабелей

Практические советы

• Перед обжимом зачистите жилы точно на длину внутренней камеры гильзы - лишняя изоляция снижает качество контакта
• При работе с несколькими жилами - заполняйте гильзу полностью; не используйте одну гильзу для нескольких меньших сечений
• После обжима обязательно проверьте контакт руками - он не должен легко вытянуться
• Для открытых установок после обжима всегда накладывайте термоусадочную трубку или изолирующую ленту
• Артикул б0062611 - храните в сухом месте, так как медь подвержена окислению при длительном воздействии влаги
