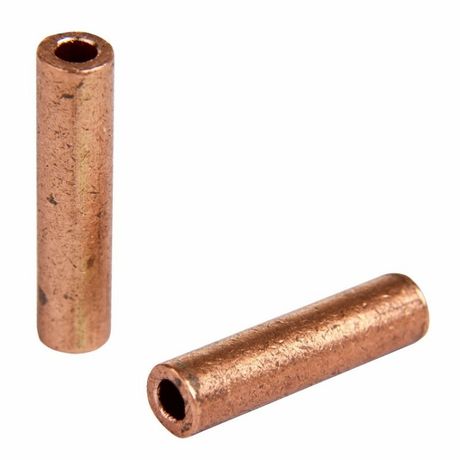

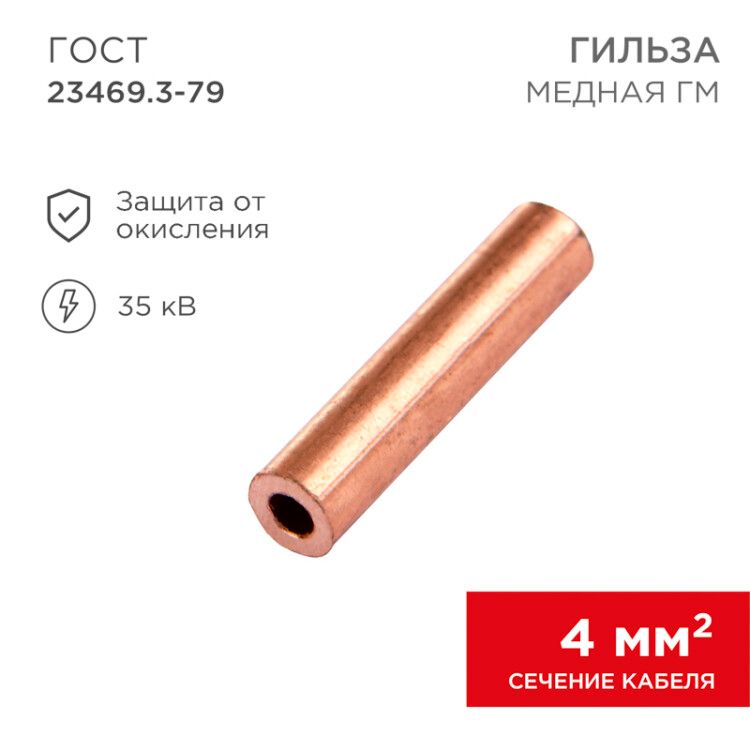

Гильза кабельная ГМ 4-3 (уп.10шт) Rexant 07-5352-1 MEET

Гильза кабельная медная ГМ 4-3 (4 мм2 - 3 мм) - это стыковой соединитель из меди, предназначенный для надёжного соединения медных жил кабелей и проводов сечением 4 мм2 методом опрессовки. Бренд Rexant предлагает эту модель в упаковке по 10 штук (артикулы etm07-5352-1 и 07-5352-1), обеспечивая удобство для монтажа и ремонта электрических цепей.

Назначение и область применения

Гильза кабельная медная ГМ 4-3 применяется для создания прочного и электрически надёжного соединения между двумя медными жилами кабеля или провода. Подходит для работ на низком и среднем напряжении до 35 кВ. Часто используется при монтаже распределительных щитов, силовых кабельных линий, подключении оборудования на производствах, в энергообъектах и при ремонте старых сетей. Не предназначен для ответвления - только для прямого стыкового соединения.

Технические характеристики

• Материал: медь марки М2 - обеспечивает высокую электропроводность и долговечность.
• Номинальное сечение: 4 мм2 - соответствует жилам кабелей такого же сечения.
• Номинальный ток: 27 А - максимальный допустимый ток при нормальных условиях эксплуатации.
• Рабочее напряжение: до 35 кВ - подходит для систем среднего напряжения.
• Форма: длинная - увеличивает зону контакта, снижает риск перегрева.
• Внутренний диаметр: 3 мм - точно подходит для одножильных и многожильных медных проводов указанного сечения.
• Общая длина: 30 мм - указана в стандарте ГОСТ 23469.3-79.
• Покрытие: без покрытия - поверхность голая, требует качественной опрессовки.
• Количество ответвлений: 0 - исключительно стыковой соединитель.

Совместимость и монтаж

Гильза ГМ 4-3 совместима со всеми типами медных жил - однопроволочными и многопроволочными. Для установки требуется специальный пресс-клещи с матрицей, подходящей под размер гильзы. Нельзя использовать обычные плоскогубцы - соединение будет слабым и опасным. После опрессовки рекомендуется проверить качество соединения: жила должна плотно фиксироваться внутри гильзы без люфтов. Установка выполняется на отключённой линии, соблюдая правила безопасности.

Безопасность и стандарты

Произведена по требованиям ГОСТ 23469.3-79, который регламентирует размеры, материалы и испытания кабельных гильз. Соответствие стандарту гарантирует безопасность при работе под нагрузкой. Отсутствие покрытия делает её не защищённой от влаги и коррозии - после монтажа необходимо изолировать соединение термоусадкой, изоляционной лентой или другим способом.

Преимущества

• Высокая электропроводность благодаря чистой меди М2 - минимальные потери мощности.
• Длинная форма - равномерное распределение давления при опрессовке, снижает риск повреждения жилы.
• Стандартные размеры - легко найти подходящие клещи и комплектующие.
• Надёжное механическое соединение - не требует пайки, не боится вибраций.
• Удобная упаковка по 10 штук - экономична для частого использования.

Ограничения применения

• Не подходит для алюминиевых жил - возможен электрохимический контакт и разрушение соединения.
• Не имеет изоляции - обязательно требует последующего изолирования после монтажа.
• Не рассчитана на частые перегрузки выше 27 А - превышение тока вызывает нагрев и выход из строя.
• Не предназначена для открытого монтажа в агрессивных средах (высокая влажность, химикаты) без защиты.
• Не используется для ответвлений - только для прямого соединения двух жил.

Примеры использования

• Соединение медных жил в распределительном щите при замене автоматического выключателя.
• Ремонт повреждённого участка кабеля в промышленном оборудовании.
• Подключение силового кабеля к трансформатору или двигателю.
• Монтаж освещения в помещениях с повышенной влажностью - при условии герметизации соединения.

Практические советы

• Перед опрессовкой удалите изоляцию с жилы на длину, равную половине длины гильзы - слишком длинная жила может выйти из гильзы и стать причиной КЗ.
• Выбирайте пресс-клещи с матрицей, помеченной как “4 мм2” - использование неверной матрицы приведёт к плохому контакту.
• После опрессовки проверьте соединение руками - если жила двигается внутри гильзы, соединение некачественное и требует переделки.
• Для работы в сырых местах используйте термоусадочные трубки с клеевым слоем - они обеспечивают герметичность и механическую защиту.
• Храните гильзы в сухом месте - даже медь может окисляться при длительном контакте с влагой, особенно без покрытия.
