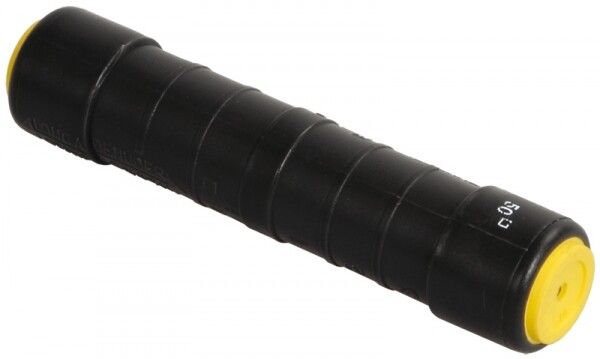

Гильза изолированная фазная MJPT 16 EKF PROxima | mjpt16

Гильза изолированная фазная MJPT 16 от EKF - это надёжное соединение для алюминиевых проводов СИП, обеспечивающее герметичность и долговечность в условиях открытой воздушной ЛЭП. Артикул MJPT 16 применяется там, где важна безопасность и устойчивость к внешним факторам.

Назначение и область применения

Гильза изолированная фазная MJPT 16 используется для соединения фазных жил проводов СИП-4 и нулевой жилы СИП-2 в шлейфах, а также для соединения двух фазных жил СИП-2 в пролёте между опорами. Применяется в воздушных линиях электропередачи напряжением до 1 кВ. Подходит для установки на улице, в условиях перепадов температур, повышенной влажности и UV-облучения.

Технические характеристики

• Номинальное сечение: 16 мм2 - соответствует проводам СИП-2 и СИП-4 с алюминиевыми жилами указанного сечения;
• Рабочее напряжение: до 1 кВ - рассчитана на использование в сетях низкого напряжения;
• Материал корпуса: алюминий - обеспечивает хорошую токопроводящую способность и совместимость с алюминиевыми проводами;
• Изоляция: да - эластомерная изоляция защищает от контакта с землёй, другими проводниками и атмосферными осадками;
• Цвет: черный - стандартизированный цвет для фазных соединений; отличается от нулевых и заземляющих гильз;
• Температура эксплуатации: от –60 C до +50 C - работает в суровых климатических условиях, включая северные регионы;
• Заполнение внутренней части: контактная смазка - снижает окисление, повышает долговечность соединения;
• Срок гарантии: 84 месяца - подтверждает высокую надёжность материала и технологии производства.

Совместимость и монтаж

Гильза MJPT 16 совместима исключительно с алюминиевыми сплавами, содержащими магний и кремний - такими же, как в проводах СИП-2 и СИП-4. Соединение выполняется только методом опрессовки с использованием специальных пресс-клещей. Нельзя использовать пайку, сварку или механический зажим - это нарушит герметичность и снизит прочность.

Перед опрессовкой необходимо:

• Зачистить жилы на длину, равную длине рабочей части гильзы;
• Вставить жилы в противоположные стороны гильзы до упора;
• Произвести опрессовку двумя-трёмя ударами клещей по центру гильзы - формируется плотное металлическое соединение.

Безопасность и стандарты

Гильза изолированная фазная MJPT 16 соответствует требованиям к изолированным соединениям для систем СИП. Электроизоляционный слой выдерживает испытательное напряжение выше рабочего, предотвращая пробой даже при временных перегрузках. Устройство не содержит опасных материалов и соответствует экологическим нормам РФ.

Преимущества

• Автоматическая герметизация благодаря внутреннему заполнению смазкой - исключает попадание влаги и воздуха;
• Стойкость к УФ-излучению и атмосферным воздействиям - не трескается и не теряет свойств под прямыми лучами солнца;
• Высокая механическая прочность - 80% от прочности самого провода, что позволяет применять её на несущих участках;
• Цветовая маркировка - чёрный цвет сразу указывает на принадлежность к фазному проводу, снижает риск ошибки при монтаже;
• Долгий срок службы - гарантированные 7 лет работы без обслуживания.

Ограничения применения

• Не для медных проводов - материал гильзы (алюминий) несовместим с медью, возможна электрохимическая коррозия;
• Не предназначен для соединения жил большего сечения - превышение 16 мм2 вызовет недостаточное давление при опрессовке и плохой контакт;
• Не рекомендовано использование внутри помещений с постоянным доступом людей - из-за наличия изоляции и отсутствия необходимости в защите от внешних факторов лучше выбрать другие типы соединителей;
• Не допускается многократное демонтирование - после опрессовки гильзу нельзя вскрыть и переиспользовать.

Примеры использования

• Соединение фазной жилы СИП-4 с нулевой жилой СИП-2 на ответвлении к частному дому;
• Объединение двух фазных проводов СИП-2 между соседними опорами в пролёте длиннее 50 метров;
• Подключение распределительного щита к основной ЛЭП через ответвление с сохранением изоляции всего пути;
• Ремонт повреждённого участка воздушной линии без замены всего провода.

Практические советы

• Выбирайте пресс-клещи с матрицей, подходящей именно для гильз MJPT - некорректная форма матрицы деформирует изоляцию и снижает качество соединения;
• Проверьте перед монтажом, чтобы жила была полностью вставлена в гильзу - видимый конец жилы говорит о неверном монтаже;
• После опрессовки проверните гильзу рукой - она должна быть неподвижной, без люфтов;
• На объектах с высокой коррозионной активностью (например, поблизости от морского берега) дополнительно используйте термоусадочные трубки поверх гильзы для усиленной защиты;
• Храните гильзы в сухом месте - хотя они устойчивы к влаге, длительное хранение во влажной среде может повредить контактную смазку.
