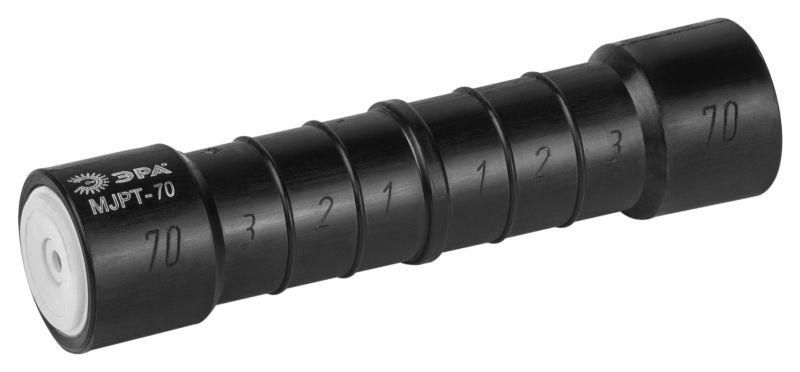

Гильза изолированная фазная MJPT-70 (ГИФ-70) ЭРА Б0064229

Гильза изолированная фазная MJPT-70 (ГИФ-70) ЭРА - это компонент для надёжного и безопасного соединения алюминиевых токопроводящих жил в воздушных линиях электропередачи. Применяется в системах СИП-2 и СИП-4, где важно минимизировать потери энергии и обеспечить долговечность контакта даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Гильза изолированная фазная MJPT-70 (ГИФ-70) ЭРА используется исключительно для создания **неответвляемых**, **закреплённых** и **защищённых от натяжения** соединений между токопроводящими жилами. Подходит для работы в составе самонесущих изолированных проводов (СИП): - СИП-2; - СИП-4. Основное применение - пролётные соединения на опорах ЛЭП, особенно там, где есть несущая нейтральная жила. Нельзя использовать для ответвлений, переходов на другие типы проводов или в местах с высокой степенью механического воздействия вне зоны фиксации.

Технические характеристики

• Номинальное поперечное сечение: 70 мм2 - рассчитана на проведение тока через жилы такого же сечения;
• Работает при напряжении: до 1 кВ (0,6/1 кВ) - соответствует классу напряжения распределительных сетей 0,4–1 кВ;
• Материал корпуса: алюминий - совместим с алюминиевыми и альдрейными жилами, не вызывает гальванической коррозии;
• Форма жил: многопроволочные круглые или секторные - поддерживает все распространённые формы сечения в СИП;
• Изоляция: да - внешний слой изоляции защищает от случайного прикосновения и увлажнения;
• Заполнение внутренней полости: специализированная контактная смазка - препятствует окислению алюминия, снижает сопротивление контакта;
• Способ монтажа: универсальный - требует опрессовки прессом, не предусматривает болтового или винтового крепления.

Совместимость и монтаж

Гильза изолированная фазная MJPT-70 (ГИФ-70) ЭРА совместима только с:

• сталеалюминиевыми проводами (например, АС);
• кабелями из сплава алюминия с магнием и кремнием (альдрей) - такие используются в современных СИП-2 и СИП-4.

Не применяйте с медными жилами, однопроволочными алюминиевыми проводниками или проводами другого сечения - риск повреждения и нагрева!

Монтаж выполняется только с помощью гидравлического или механического пресса, оснащённого матрицей подходящего типа. Ключевые требования:

• перед опрессовкой - удалите изоляцию точно на длину гильзы, не задевая жилу;
• обязательно используйте смазку, уже находящуюся внутри - её нельзя заменять другими составами;
• давление прессования должно соответствовать рекомендациям производителя пресса и нормам ПУЭ.

Безопасность и стандарты

Гильза изолированная фазная MJPT-70 (ГИФ-70) ЭРА соответствует требованиям к изолированным соединительным элементам для воздушных линий 0,6/1 кВ. Уровень защиты IP не указан - изделие не предназначено для открытого расположения без изоляционного покрова, поэтому всегда монтируется в рамках системы СИП, где изоляция сохраняется после установки. Соответствие ГОСТ и ТУ не указано явно - ориентируйтесь на сертификаты производителя ЭРА.

Преимущества

• Специальная смазка внутри снижает контактное сопротивление - меньше тепловых потерь, выше эффективность передачи энергии;
• Защита от окисления алюминия продлевает срок службы соединения до 25+ лет;
• Интегрированная изоляция исключает необходимость в дополнительном термоусадочных трубках или изолентах;
• Стандартный форм-фактор позволяет использовать существующие пресс-клещи и матрицы, применяемые для других гильз ЭРА.

Ограничения применения

• Нельзя применять для соединений под нагрузкой - требуется полное отключение питания;
• Не допускается использование в местах с постоянным механическим движением, вибрацией или частыми деформациями;
• Не предназначен для соединения меди с алюминием - возможна быстрая коррозия;
• Не работает с проводами меньшего сечения - риск недостаточного давления при опрессовке и плохого контакта;
• Не следует использовать в качестве ответвительной гильзы - только для прямых участков между двумя жилами одного провода.

Примеры использования

• Соединение двух секций СИП-4 на пролёте между деревянными опорами;
• Объединение фазных жил в точке перехода с одной трассы на другую без изменения направления;
• Замена поврежденного участка кабеля в старой ЛЭП, где использовались альдрейные провода;
• Подготовка точки входа в домовой щиток при модернизации воздушной линии.

Практические советы

• Перед монтажом проверьте соответствие сечения жилы и гильзы - 70 мм2 должны точно совпадать с сечением СИП-2 / СИП-4;
• Не забудьте про длину зачистки: она должна равняться длине металлической части гильзы + 1–2 мм для выступа;
• После опрессовки обязательно сделайте контрольную проверку усилия - можно протестировать легким растяжением руками (при условии, что система закреплена);
• Храните гильзу в сухом месте - хотя она герметична, длительное хранение во влажности может повредить изоляцию;
• Для массового монтажа выбирайте автоматические гидравлические прессы - они обеспечивают одинаковое качество на всех соединениях.
