Гильза кабельная алюмомедная ГАМ 10/10 (20 шт/упак) | 90831 КВТ

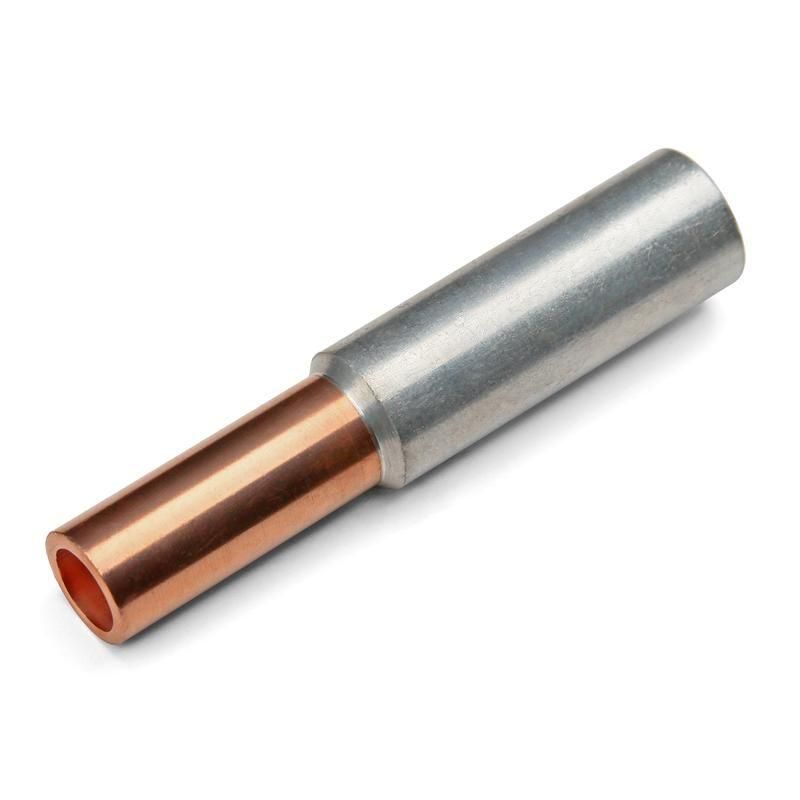

Гильза кабельная алюмомедная ГАМ 10/10 от КВТ предназначена для надёжного соединения алюминиевых и медных жил кабелей сечением 10 мм2 при рабочем напряжении до 1 кВ. Благодаря уникальной конструкции, она обеспечивает долговечный контакт между разными металлами без образования гальванической пары.

Назначение и область применения

Гильза кабельная алюмомедная ГАМ 10/10 используется для опрессовки соединений между алюминиевыми и медными жилами кабелей. Применяется в распределительных устройствах, на ответвлениях, при подключении оборудования, где требуется переход с алюминиевого провода на медный - например, при замене старой алюминиевой проводки, подключении силового кабеля к автоматическому выключателю или трансформатору.

Технические характеристики

• Материал: алюминий марки АД1 и медь марки М1
• Номинальное сечение жил: 10 мм2 (для меди и алюминия)
• Форма сечения жил: круглая / секторная - совместима с обоими типами
• Рабочее напряжение: до 1 кВ
• Поддерживает соединение с кабелями из сплава альдрей (Al-Mg-Si)
• Конструкция: цельная, несварная, с внутренней перегородкой
• Способ соединения частей гильзы: фрикционная сварка - создаёт молекулярную связь между алюминием и медью

Совместимость и монтаж

Гильза ГАМ 10/10 совместима с кабелями, имеющими жилы сечением 10 мм2 - как однопроволочные, так и многопроволочные, круглые и секторные. Для монтажа используются специальные клещи для опрессовки, соответствующие размеру гильзы. Перед установкой необходимо:

• Зачистить жилы на длину, равную половине длины гильзы
• Вставить жилы с двух сторон до упора во внутреннюю перегородку
• Произвести опрессовку двумя-тремя ударами клещей на каждой стороне

Перегородка внутри гильзы гарантирует правильную глубину захода жил и препятствует протеканию пропитывающего состава (масла) через соединение - особенно важно при использовании в маслонаполненных кабелях.

Безопасность и стандарты

Гильза ГАМ 10/10 выполнена в соответствии с требованиями к безопасности соединений высоковольтных систем. Несмотря на указание «до 1 кВ» в описании, материал и конструкция позволяют использовать её в сетях до 10 кВ - однако применение выше 1 кВ требует согласования с проектом и проверки допустимых токовых нагрузок. Соединение не содержит сварных швов, что исключает риск трещин и окисления в зоне контакта.

Преимущества

• Цельная конструкция без сварных швов - снижает вероятность отказа при механических нагрузках
• Фрикционная сварка алюминиевой и медной частей - обеспечивает прочный, неподверженный коррозии контакт на молекулярном уровне
• Внутренняя перегородка - контролирует глубину запрессовки и служит барьером для масла
• Совместимость с альдрей - позволяет использовать гильзу с современными алюминиевыми кабелями
• Не образует гальванической пары - продлевает срок службы соединения

Ограничения применения

• Не предназначен для работы при напряжении выше 1 кВ без дополнительной защиты и согласования с проектировщиком
• Не рекомендуется для многократных сборок - после опрессовки демонтаж невозможен без повреждения
• Требует точного соблюдения технологии опрессовки; использование некалиброванных клещей приведёт к плохому контакту
• Не применяется для соединения жил большего сечения - даже если они кажутся «похожими» по внешнему виду

Примеры использования

• Подключение медного кабеля от щита к алюминиевому вводному кабелю здания
• Соединение жил в распределительной коробке при модернизации сети
• Присоединение медного вывода трансформатора к алюминиевому кабелю 10 мм2
• Обустройство ответвлений в воздушных линиях с алюминиевыми проводами

Практические советы

• Выбирая гильзу, всегда сверяйте сечение жилы с номиналом - здесь указано 10 мм2, не используйте для 16 мм2
• Проверьте, чтобы зачищенные жилы были одинаковой длины - перекос вызывает неравномерное давление при опрессовке
• Используйте только клещи, рекомендованные производителем КВТ для гильз серии ГАМ
• После монтажа проверьте качество опрессовки: поверхность должна быть плотной, без трещин и выпираний
• Гильза ГАМ 10/10 от КВТ - это решение для постоянных соединений, не для временного подключения
