Гильза кабельная ГМЛ 25 Rexant 07-5356 MEET

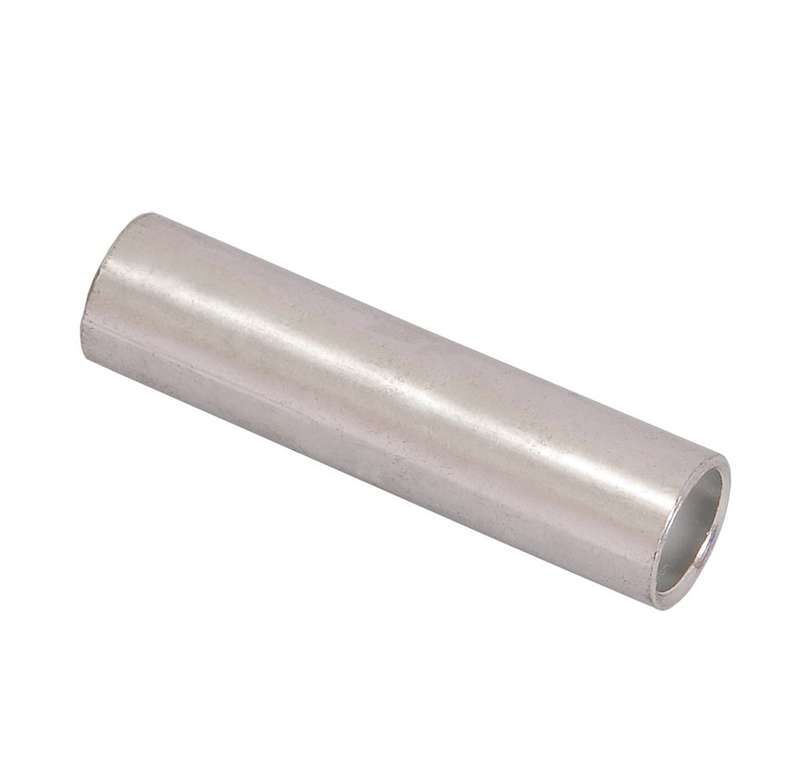

Гильза кабельная ГМЛ 25-8 (25 кв мм - 8 мм) ГОСТ 23469.3-79 - это стыковой соединитель из лужёной меди для надёжного соединения кабелей с сечением 25 мм2. Бренд Rexant выпускает эту модель в упаковках по 5 штук, что удобно для монтажа на объектах средней мощности.

Назначение и область применения

Гильза кабельная ГМЛ 25-8 предназначена для создания электрического контакта между двумя одножильными или многожильными медными проводниками методом опрессовки. Применяется там, где требуется прочное, долговечное и невосприимчивое к коррозии соединение без механической нагрузки на ось. Подходит для силовых цепей до 35 кВ, в том числе в распределительных устройствах, кабельных муфтах, на подстанциях и в промышленном оборудовании.

Технические характеристики

• Номинальное сечение: 25 кв.мм - соответствует кабелям с медными жилами этого сечения;
• Рабочее напряжение: до 35 кВ - рассчитана на использование в сетях высокого класса;
• Материал: медь марки М2 - обеспечивает хорошую проводимость и пластичность;
• Покрытие: лужёное - защищает от окисления, продлевает срок службы в условиях повышенной влажности;
• Номинальный ток: 100 А - допустимая постоянная нагрузка при нормальных условиях;
• Тип соединения: стыковой - используется исключительно для соединения двух концов провода;
• Способ монтажа: опрессовка - требует специального инструмента; сварка и пайка запрещены;
• Форма: длинная - увеличенная длина повышает площадь контакта и равномерность давления при опрессовке;
• Внутренний диаметр: 8 мм - подбирается под внешний диаметр изолированных или голых жил;
• Исполнение: стандартное - соответствие ГОСТ 23469.3-79 гарантирует совместимость с серийным оборудованием.

Совместимость и монтаж

Гильза ГМЛ 25-8 совместима только с медными проводниками того же сечения - 25 мм2. Для правильного монтажа:

• Зачистите изоляцию с обоих концов кабеля на длину, немного меньшую, чем длина гильзы;
• Вставьте жилы с противоположных сторон так, чтобы они встретились в центре гильзы;
• Обязательно используйте пресс-клещи с матрицей, подходящей под тип и размер гильзы - некорректная опрессовка снижает контактную надёжность;
• Не перегревайте гильзу во время работы - температурный режим опрессовки указан в инструкции к прессу.

Безопасность и стандарты

Произведено в соответствии с ГОСТ 23469.3-79 - государственным стандартом на медные гильзовые соединители. Соответствие стандарту гарантирует безопасность при работе под напряжением до 35 кВ. Наличие лужёного слоя предотвращает образование оксидов, которые могут вызвать нагрев и выход из строя соединения.

Преимущества

• Высокая электропроводность материала - минимальные потери энергии в месте соединения;
• Лужёное покрытие - устойчивость к влаге, хлору, другим агрессивным средам;
• Длинная форма - более равномерное распределение усилия при опрессовке, меньше риск деформации;
• Стандартизированная конструкция - легко заменить аналогичной деталью в случае ремонта;
• Упаковка по 5 штук - экономично для группового монтажа, минимизирует расходы на доставку.

Ограничения применения

• Не для алюминиевых или комбинированных (медно-алюминиевых) жил - возможна электрохимическая коррозия;
• Не предназначен для соединений с осевой нагрузкой - нельзя использовать в качестве точки крепления или натяжения;
• Не рекомендовано применение вне закрытых помещений без защиты от прямого воздействия воды - хотя лужённая поверхность устойчива, сама гильза не имеет IP-защиты;
• Нельзя использовать повторно после демонтажа - опрессовка является одноразовым процессом.

Примеры использования

• Соединение фазных жил в кабельной муфте на воздушной линии 10–35 кВ;
• Переход от одного участка кабеля к другому внутри распределительного щита;
• Ремонт повреждённого участка силовой трассы в промышленном цехе;
• Подключение кабеля к заземляющему контуру с использованием медной шины.

Практические советы

• Выбирайте гильзу именно с внутренним диаметром 8 мм - он подобран под стандартные жилы 25 мм2. Больший диаметр - плохой контакт, меньший - трудности при вводе жил;
• Проверяйте целостность лудёного слоя перед установкой - наличие царапин или пятен окисла требует замены;
• После опрессовки проверяйте качество соединения: попробуйте слегка потянуть жилы - они должны двигаться вместе с гильзой, без проскальзывания;
• Для длительной эксплуатации в сырых местах дополнительно герметизируйте место соединения термотрубкой или битумной лентой - даже лужёная медь не вечна при постоянном контакте с водой.
