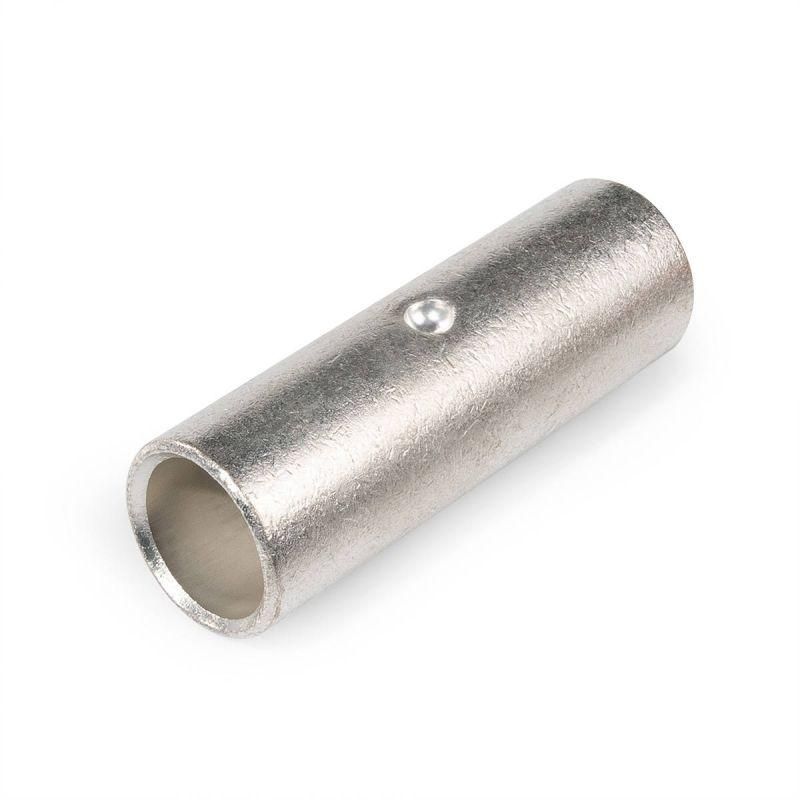

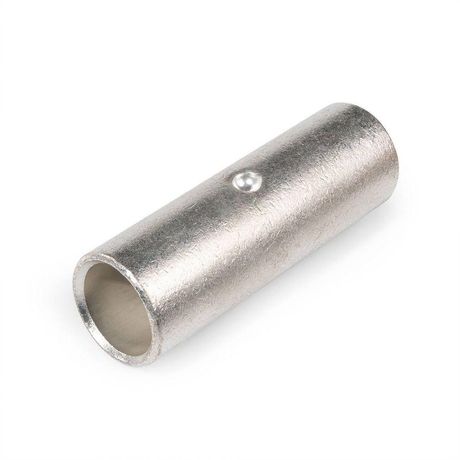

Гильза кабельная ГМЛс 185 (25шт/упак) | 88089 КВТ

Гильза кабельная ГМЛс 185 КВТ - стыковой соединитель из лужёной меди для надёжного соединения кабелей с жилами сечением 185 мм2, предназначенный для работы в распределительных сетях до 1 кВ. Бренд КВТ обеспечивает соответствие требованиям промышленного монтажа, а артикул 88089 позволяет точно идентифицировать продукт в каталогах.

Назначение и область применения

Гильза кабельная ГМЛс 185 КВТ используется для стыкового соединения медных жил кабелей без передачи механической нагрузки на соединение. Применяется при ремонте, модернизации или прокладке силовых кабельных линий в зданиях, на подстанциях, в кабельных каналах и траншеях. Подходит для кабелей с изоляцией до 10 кВ, но работает при рабочем напряжении не выше 1 кВ.

Технические характеристики

• Поперечное сечение: 185 мм2 - рассчитана на жилы такого же сечения;
• Материал: медь марки М1 - высокая электропроводность и устойчивость к нагреву;
• Номинальное напряжение: 10 кВ - допустимо применение с кабелями класса 10 кВ, но сама гильза работает в пределах 1 кВ;
• Тип соединения: стыковый - соединяет две жилы конец в конец;
• Защитное покрытие: лужёное (олово-висмутовое) - защищает от окисления, особенно в условиях повышенной влажности и температурных перепадов;
• Форма: длинная - увеличенная длина для равномерного распределения давления при опрессовке;
• Исполнение: стандартное - соответствует условиям эксплуатации в закрытых помещениях и на открытых участках с умеренным климатом (исполнение Т2);
• Конструкция: сквозная с центральным стопором - ограничивает глубину ввода жилы, исключая перекос и недостаточное обжатие.

Совместимость и монтаж

Гильза ГМЛс 185 КВТ совместима только с однопроволочными и многопроволочными медными жилами сечением 185 мм2. Для установки требуется пресс-клещи с матрицей, подходящей по форме и размеру гильзы. Обязательно соблюдать рекомендованную глубину введения жилы - она фиксируется центральным стопором. Нельзя использовать с алюминиевыми или сталеалюминиевыми жилами. После опрессовки необходимо проверить прочность соединения и при необходимости выполнить контрольный замер сопротивления.

Безопасность и стандарты

Гильза ГМЛс 185 КВТ изготовлена в соответствии с требованиями к качеству соединений в электромонтаже. Лужёное покрытие соответствует климатическому исполнению Т2 - устойчиво к воздействию влаги, солевых отложений и перепадов температур. Соответствует нормам безопасности для работ в электроустановках до 1 кВ. Не содержит свинца и других токсичных компонентов.

Преимущества

• Высокая надёжность соединения благодаря плотному контакту и антикоррозийному лужению;
• Центральный стопор исключает ошибки при монтаже - жила не выйдет за пределы зоны обжатия;
• Увеличенная длина гильзы снижает риск перегрева при длительной нагрузке;
• Медь марки М1 обеспечивает минимальное переходное сопротивление и долгий срок службы;
• Не требует дополнительной изоляции после монтажа - можно сразу переходить к внешней изоляции кабеля.

Ограничения применения

• Работает только при напряжении до 1 кВ - нельзя применять в сетях выше этого значения;
• Не предназначен для кабелей с алюминиевыми жилами - возможна химическая реакция и потеря контакта;
• Запрещено использование в местах с постоянной осевой нагрузкой - гильза не воспринимает растяжение;
• Не подходит для монтажа в условиях экстремальных температур ниже -40C или выше +70C без дополнительной защиты;
• Требуется точный подбор инструмента - некорректная опрессовка приведёт к повышенному сопротивлению или разрушению соединения.

Примеры использования

• Соединение жил кабеля ВВГнг-LS 3×185 при прокладке в кабельном канале;
• Ремонт повреждённого участка силового кабеля на промышленном конвейере;
• Объединение двух секций кабельной трассы в распределительном щите;
• Монтаж ответвлений в системах энергообеспечения объектов ЖКХ.

Практические советы

• Перед монтажом зачистите жилы на длину, указанную в документации - обычно 35–40 мм; удалите оксидную плёнку с помощью шлифовальной бумаги;
• Проверьте, что гильза свободно надевается на жилу - если есть трудности, возможно, сечение не совпадает;
• Используйте пресс с матрицей, специально предназначенной для гильз КВТ серии ГМЛс - не применяйте универсальные насадки;
• После опрессовки проверьте, что стопор находится точно посередине - это гарантирует правильное положение жилы;
• После монтажа обязательно проведите термографический контроль - перегрев указывает на плохой контакт.
