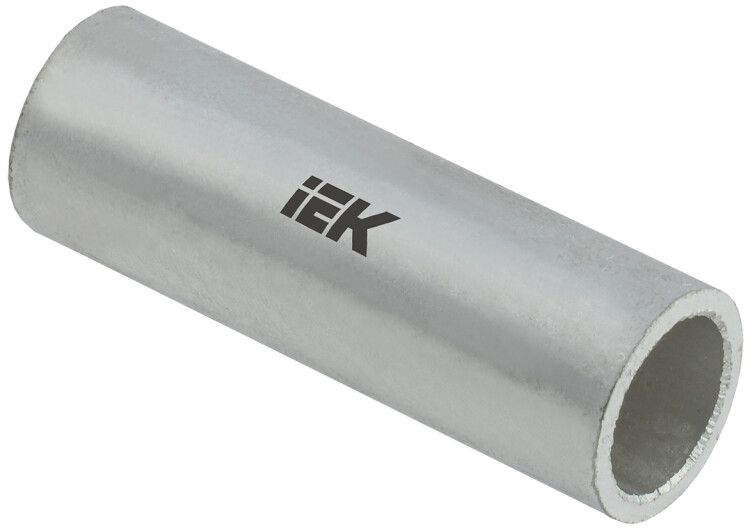

Гильза медная луженая ГМЛ 150-19 150 мм² ГОСТ 23469.3 IEK (ИЭК) UGTY11-150-19

Гильза медная луженая ГМЛ 150-19 ГОСТ 23469.3 от бренда IEK - это надёжный стыковой соединитель для медных и алюминиевых жил сечением до 150 мм2, рассчитанный на напряжение до 10 кВ. Применяется в силовых цепях, где важна долговечность и устойчивость к окислению.

Назначение и область применения

Гильза медная луженая ГМЛ 150-19 ГОСТ 23469.3 используется для создания прочного и электрически надёжного соединения между двумя проводниками методом опрессовки. Подходит для работы с одножильными и многожильными медными и алюминиевыми кабелями. Часто применяется в распределительных устройствах, трансформаторных подстанциях, на воздушных линиях и внутри щитов высоковольтной сети.

Технические характеристики

• Материал: Электротехническая медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность.
• Поперечное сечение: 150 мм2 - соответствует кабелям с таким сечением жилы.
• Тип соединения: Стыковый - соединяет два конца провода в одну линию без ответвлений.
• Способ монтажа: Опрессовка - требует специальных клещей или пресса для плотного обжатия.
• Покрытие: Луженое (олово-висмут) - защищает медь от окисления, снижает контактное сопротивление, повышает срок службы.
• Напряжение: До 10 000 В - допущено для использования в сетях среднего класса напряжения.
• Форма: Длинная - увеличенная длина позволяет равномерно распределить давление при опрессовке, снижает риск перегрева.
• Подходит для многожильных проводников: Да - совместима с гибкими кабелями и многопроволочными жилами.
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.
• Цвет: Серый - благодаря лужению поверхность имеет характерный серебристо-серый оттенок.

Совместимость и монтаж

Гильза медная луженая ГМЛ 150-19 ГОСТ 23469.3 совместима с проводами и кабелями, имеющими медную или алюминиевую жилу сечением 150 мм2. Для правильного монтажа необходимо использовать пресс-клещи с матрицей, подходящей по размеру и форме гильзы. Убедитесь, что длина зачищенной части жилы полностью помещается внутрь гильзы - не менее 80% её внутренней длины. После опрессовки проверьте качество соединения: отсутствие трещин, равномерное обжатие, отсутствие выступающих проволочек.

Безопасность и стандарты

Гильза медная луженая ГМЛ 150-19 ГОСТ 23469.3 соответствует требованиям ГОСТ 23469.3, регламентирующим параметры медных соединителей для электрических установок. Напряжение 10 кВ указывает на соответствие нормам для средневольтных систем. Луженое покрытие снижает риск электрохимической коррозии при контакте с алюминием, что важно для безопасности длительной эксплуатации.

Преимущества

• Высокая механическая прочность после опрессовки - соединение не ослабевает под нагрузкой.
• Устойчивость к окислению благодаря лужению - продлевает срок службы в условиях повышенной влажности.
• Совместимость с медью и алюминием - позволяет выполнять переходные соединения без дополнительных элементов.
• Длинная форма - обеспечивает более равномерное распределение усилия при обжатии, снижает вероятность повреждения жилы.
• Сертифицирована по ГОСТ - гарантирует соответствие промышленным стандартам качества.

Ограничения применения

• Не предназначен для использования в переменном токе выше 10 кВ - превышение напряжения недопустимо.
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или температур выше +105 C - материал теряет механическую целостность.
• Требуется точное соответствие сечения жилы - использование с проводами меньшего сечения (например, 95 мм2) снижает надёжность соединения.
• Не заменяет изоляционные колпачки - после опрессовки требуется дополнительная изоляция (термоусадка, изолента).

Примеры использования

• Соединение фазных жил кабеля 3×150 мм2 в распределительном шкафу подстанции.
• Переход от алюминиевой жилы к медному выводу трансформатора.
• Ремонт повреждённого участка кабельной линии 10 кВ в городской сети.
• Объединение двух секций кабеля в кабельной канализации при прокладке силовой трассы.

Практические советы

• Перед монтажом зачистите жилы до нужной длины - используйте специальный инструмент, чтобы не повредить проволочки.
• Выбирайте пресс-матрицу, указанную производителем для гильз ГМЛ 150-19 - некорректный инструмент вызовет плохой обжим.
• Проверяйте глубину входа жилы в гильзу - она должна заполнять почти всю внутреннюю полость, но не выходить за пределы.
• После опрессовки осмотрите место соединения: если есть зазоры, трещины или деформация - замените гильзу.
• Для защиты от внешних факторов используйте термоусадочные трубки с клеевым слоем - они герметизируют соединение и предотвращают попадание влаги.
• Запомните: гильза ГМЛ 150-19 - это компонент системы, а не готовое решение. Её эффективность зависит от правильного монтажа.
