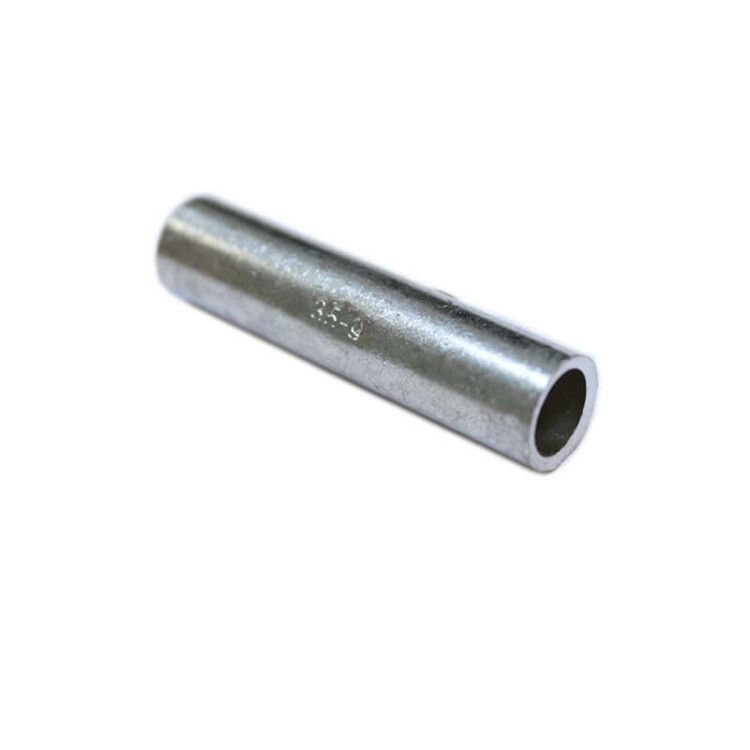

Гильза соединительная ГМЛ 35-9мм УХЛ3 опрес. луженая медь ГОФРОМАТИК zeta11416 ЗЭТА

Гильза соединительная луженая ГМЛ 35-9 мм УХЛ3 от ЗЭТАРУС предназначена для надёжного стыкового соединения медных проводников сечением 35 мм2 методом опрессовки. Применяется в силовых цепях до 35 кВ, особенно там, где важна долговечность контакта и устойчивость к влаге и температурным колебаниям.

Назначение и область применения

Гильза соединительная луженая ГМЛ 35-9 мм УХЛ3 используется для создания механически прочных и электрически надёжных соединений между двумя концами медного кабеля. Подходит для сплошных, многожильных и тонкожильных проводников круглой формы. Чаще всего встречается в распределительных устройствах, на подстанциях, при ремонте кабельных линий и в промышленном оборудовании, где требуется высокая степень защиты от окружающей среды.

Технические характеристики

• Номинальное сечение: 35 мм2 - соответствует проводникам этого размера, обеспечивает допустимый ток до 1 А (при условии соблюдения норм монтажа и охлаждения);
• Наружный диаметр кабеля: 9 мм - идеально подбирается под изоляцию кабеля указанной толщины;
• Материал: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность;
• Покрытие: лужёное - защищает поверхность от окисления, повышает долговечность контакта и улучшает паяемые свойства;
• Форма: короткая - компактная конструкция снижает требования к месту установки;
• Цвет: серый - типичный цвет лужёной меди после термообработки;
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, устойчива к повышенной влажности и запылённости;
• Защитный покров: есть - предохраняет контактную зону от воздействия внешней среды после сборки;
• Нормативный документ: ГОСТ 23469.3-79 - соответствие государственному стандарту на соединительные гильзы для кабельных сетей;
• Уровень напряжения: 35 кВ - рассчитана на использование в высоковольтных системах до данного значения;
• Количество ответвлений: 2 - однозначно указывает на стыковое применение (два входа, один выход).

Совместимость и монтаж

Гильза ГМЛ 35-9 мм УХЛ3 совместима исключительно с медными проводниками сечением 35 мм2. Для правильного монтажа необходимо использовать специальный пресс-клещи с матрицей, подходящей по форме и размеру гильзы. Перед опрессовкой зачищаются концы провода минимум на длину гильзы, затем они полностью вводятся в обе половины корпуса. После обжима место соединения обязательно изолируют термоусаживаемой трубкой или другими средствами, соответствующими классу напряжения 35 кВ. Не рекомендуется использовать гильзу для алюминиевых или комбинированных проводников - материал несовместим.

Безопасность и стандарты

Гильза изготовлена в соответствии с ГОСТ 23469.3-79, что гарантирует контроль качества материала, точности размеров и электрической целостности соединения. Лужёное покрытие снижает риск электрохимической коррозии при длительной эксплуатации во влажной среде. Климатическое исполнение УХЛ3 позволяет безопасно применять изделие в условиях повышенной влажности, перепадов температур и наличия пыли - характерных для промышленных объектов и открытых распределительных устройств.

Преимущества

• Высокая механическая прочность благодаря плотному обжиму и качественной меди;
• Устойчивость к окислению за счёт лужёного слоя - продлевает срок службы контакта;
• Компактная форма удобна для установки в ограниченных пространствах;
• Соответствие государственным стандартам снижает риски отказа при проверках;
• Поддержание стабильного электросопротивления даже при нагрузках близких к предельным.

Ограничения применения

• Не для алюминиевых или сталеалюминиевых проводников - возможна химическая реакция и потеря контакта;
• Номинальный ток 1 А - крайне низкий показатель; реальная рабочая нагрузка зависит от системы охлаждения и продолжительности режима работы - следует сверяться с таблицами нагрева для 35 мм2 медного провода;
• Не предназначен для частых перемещений или вибрационных нагрузок - требует жесткой фиксации;
• Требуется обязательная последующая изоляция - сама гильза не является герметичной конструкцией;
• Не рекомендовано использование в помещениях с постоянным воздействием агрессивных паров (например, хлора, щелочей) без дополнительной защиты.

Примеры использования

• Соединение секций кабеля ВВГнг-LS 3×35 в распределительном шкафе подстанции;
• Ремонт поврежденного участка силового кабеля на конвейере в пищевой промышленности;
• Объединение двух выводов от трансформатора в ящике управления насосной станции;
• Монтаж ответвления в воздушной линии 10–35 кВ при замене старого соединения.

Практические советы

• Перед монтажом всегда проверяйте, чтобы зачищенная часть провода точно соответствовала длине гильзы - недостаточно длинный провод вызовет плохой контакт, слишком длинный - выступит за границы и будет повреждать изоляцию;
• Выбирайте пресс-клещи с матрицей, специально предназначенной для гильз типа ГМЛ - некорректный инструмент деформирует металл и снижает надёжность;
• После опрессовки осмотрите соединение: должны остаться два равномерных вдавливания, без трещин и выпуклостей;
• Для кабелей 35 кВ используйте только изоляционные материалы, рассчитанные на этот уровень напряжения - обычная ПВХ-лента здесь недостаточна;
• Хранить гильзы лучше в сухом месте, так как даже лужёная медь может потемнеть при длительном контакте с влагой - это не влияет на работу, но затрудняет визуальную диагностику.
