Гильза медная ГМ 150-19 ГОСТ 23469.3 | UGT11-150-19 IEK

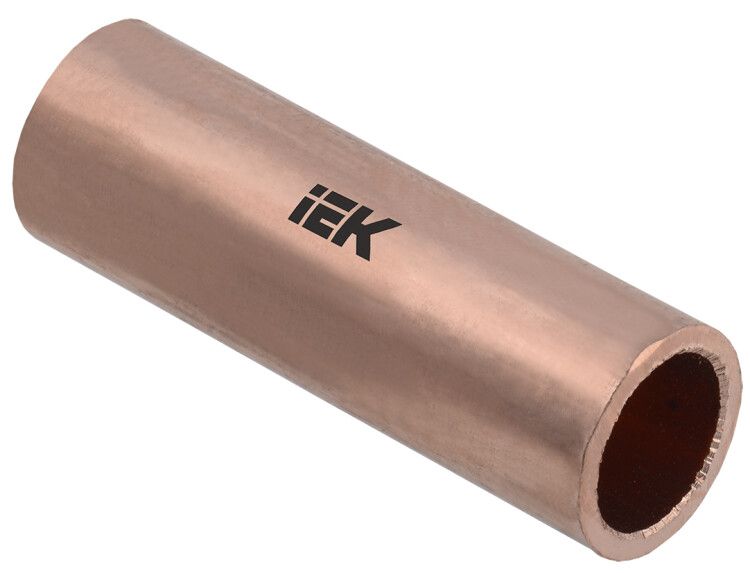

Гильза медная ГМ 150-19 ГОСТ 23469.3 от бренда IEK - это стыковой соединитель из электротехнической меди для надёжного соединения многожильных проводников сечением 150 мм2. Применяется в силовых цепях до 10 кВ, особенно там, где требуется долговечное и безопасное соединение без изоляции.

Назначение и область применения

Гильза медная ГМ 150-19 ГОСТ 23469.3 используется для создания стыковых соединений между двумя медными многожильными проводниками. Подходит для монтажа в распределительных устройствах, трансформаторных подстанциях, на воздушных и кабельных линиях напряжением до 10 000 В. Применяется в энергетике, промышленности и ЖКХ - например, при ремонте кабельных трасс, подключении шин или удлинении кабелей.

Технические характеристики

• Материал: Электротехническая медь - высокая проводимость, устойчивость к окислению.
• Поперечное сечение: 150 мм2 - рассчитана на токи до сотен ампер, зависит от условий прокладки.
• Тип соединения: Стыковой - соединяет два конца провода в одну линию, без ответвлений.
• Способ монтажа: Опрессовка - требует специального пресс-клещей, не допускает пайки или скрутки.
• Форма: Длинная - обеспечивает равномерное распределение давления при опрессовке, снижает риск повреждения жил.
• Защитное покрытие: Без покрытия - не имеет антикоррозийного слоя, требует защиты после монтажа (например, термоусадкой или изолирующей лентой).
• Напряжение: До 10 000 В - соответствует требованиям для среднего и высокого напряжения.
• Срок службы: 30 лет - при правильном монтаже и условиях эксплуатации.
• Цвет: Медный - визуально отличается от алюминиевых аналогов, упрощает идентификацию.

Совместимость и монтаж

Гильза медная ГМ 150-19 ГОСТ 23469.3 совместима только с медными многожильными проводниками того же сечения - 150 мм2. Для одножильных проводов она не рекомендована - возможен перегрев и потеря контакта. Убедитесь, что диаметр жилы соответствует внутреннему диаметру гильзы - не используйте гильзу для проводов меньшего сечения, даже если они многожильные. Монтаж выполняется исключительно методом опрессовки с применением матриц подходящего размера. После опрессовки необходимо заизолировать соединение - гильза не имеет собственной изоляции.

Безопасность и стандарты

Гильза медная ГМ 150-19 ГОСТ 23469.3 соответствует ГОСТ 23469.3 - нормативу для медных соединителей в электроустановках. Произведена из материала, соответствующего требованиям к электротехнической меди. Напряжение 10 кВ указывает на соответствие классу изоляции для средних сетей. Однако сама гильза не является изолированным элементом - её безопасность зависит от последующей изоляции соединения.

Преимущества

• Высокая электропроводность меди минимизирует потери и нагрев в месте соединения.
• Длинная форма обеспечивает более равномерную нагрузку при опрессовке, чем короткие гильзы.
• Срок службы 30 лет - срок, достаточный для капитальных объектов и основных линий питания.
• Универсальность - подходит для большинства типов многожильных кабелей с медной жилой.
• Не содержит свинец и другие токсичные компоненты - экологически безопасна при использовании и утилизации.

Ограничения применения

• Не применяется для алюминиевых или комбинированных (медно-алюминиевых) проводов - вызывает электрохимическую коррозию.
• Не предназначен для работы вне помещений без дополнительной герметизации - открытое расположение без изоляции приводит к окислению и потере контакта.
• Запрещено использовать с проводами сечением менее 150 мм2 - недостаточная площадь контакта увеличивает сопротивление.
• Не заменяет изолирующую муфту - требует обязательной внешней изоляции после монтажа.
• Не подходит для мобильных или вибрационных систем - постоянные механические нагрузки могут ослабить опрессовку.

Примеры использования

• Соединение двух участков кабеля КВВГ 3×150 в распределительном щите подстанции.
• Удлинение фазного провода в кабельной камере 10 кВ.
• Объединение выводов трансформатора с медным кабелем 150 мм2.
• Ремонт поврежденного участка силового кабеля в промышленном цехе.

Практические советы

• Перед опрессовкой зачистите жилы на длину, равную половине длины гильзы - слишком длинная зачистка снижает прочность соединения.
• Используйте пресс-клещи с матрицей, указанной производителем для гильз 150 мм2 - некорректный инструмент деформирует гильзу.
• После опрессовки проверьте соединение на прочность - попробуйте слегка потянуть провода; если есть люфт - переделайте.
• Обязательно изолируйте место соединения термоусадочной трубкой с клеевым слоем или несколькими слоями изолирующей ленты - это предотвращает коррозию и пробои.
• Храните гильзы в сухом месте - хотя медь устойчива, влага способствует образованию оксидной плёнки, которая затрудняет контакт.
• При работе в условиях повышенной влажности или агрессивной среды (промышленность, химзаводы) дополнительно нанесите противокоррозийную смазку на концы жил перед установкой.
