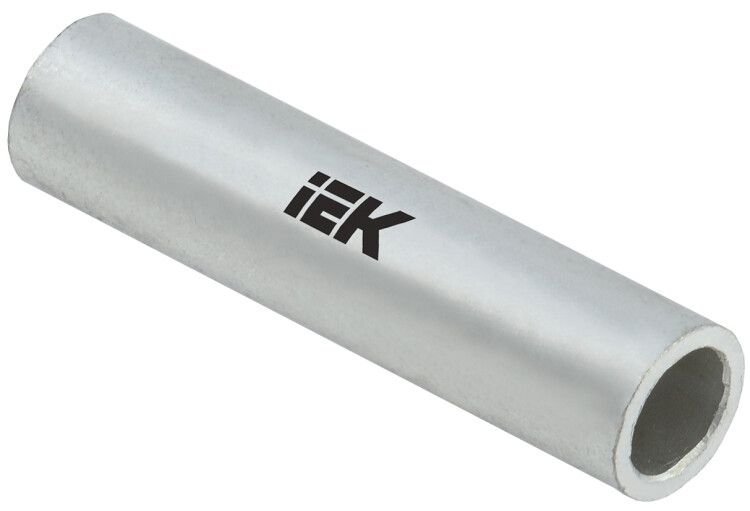

Гильза соединительная ГМЛ 2.5-2.6 ГОСТ 23469.3 IEK (ИЭК) UGTY11-002-02

Гильза медная луженая ГМЛ 2,5-2,6 ГОСТ 23469.3 от бренда IEK - надёжный стыковой соединитель для медных и алюминиевых проводников сечением 2,5 мм2, рассчитанный на напряжение до 10 кВ. Применяется в силовых цепях, где важна долговечность и устойчивость контакта. Артикул ugty11-002-02 соответствует стандартному исполнению и обеспечивает совместимость с распространёнными пресс-клещами.

Назначение и область применения

Гильза медная луженая ГМЛ 2,5-2,6 ГОСТ 23469.3 используется для создания прочного и электрически надёжного соединения между двумя одножильными или многожильными проводниками. Подходит для монтажа в распределительных щитах, трансформаторных подстанциях, на воздушных и кабельных линиях до 10 кВ. Особенно эффективна там, где требуется исключить окисление контактов - благодаря лужёной поверхности она устойчива к коррозии даже во влажной среде.

Технические характеристики

• Материал: Электротехническая медь - высокая проводимость и механическая прочность.
• Поперечное сечение: 2,5 мм2 - подходит для проводов с таким же сечением жилы.
• Покрытие: Лужёное (олово-висмут) - предотвращает окисление, снижает переходное сопротивление.
• Тип соединения: Стыковой - соединяет два конца провода в одну линию.
• Способ монтажа: Опрессовка - требует специальных клещей, не допускает пайки.
• Форма: Длинная - обеспечивает равномерное распределение давления при опрессовке.
• Напряжение: До 10 000 В - безопасно применять в сетях среднего класса напряжения.
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.
• Цвет: Серый - характерен для лужёной меди, не влияет на работу.
• Совместимость: Подходит для медных и алюминиевых жил - позволяет выполнять переходные соединения.

Совместимость и монтаж

Гильза ГМЛ 2,5-2,6 ГОСТ 23469.3 совместима с любыми пресс-клещами, поддерживающими матрицы для сечений 2–2,5 мм2. Для качественной опрессовки используйте матрицу с правильным профилем - не подходят универсальные или слишком большие. Убедитесь, что зачищенные жилы полностью помещаются внутрь гильзы без зазора. После опрессовки проверьте герметичность соединения: не должно быть видно выступающих проволочек. Не применяйте паяльник - лужёное покрытие теряет защитные свойства при перегреве.

Безопасность и стандарты

Гильза медная луженая ГМЛ 2,5-2,6 ГОСТ 23469.3 соответствует требованиям ГОСТ 23469.3, регламентирующим параметры медных соединителей для электромонтажа. Напряжение 10 кВ указывает на соответствие нормам для распределительных сетей. Материал и покрытие не выделяют токсичных веществ при нагреве, что делает её безопасной для закрытых помещений.

Преимущества

• Устойчивость к коррозии благодаря лужёному слою - продлевает срок службы контакта.
• Высокая механическая прочность после опрессовки - не ослабевает под нагрузкой.
• Совместимость с алюминием - позволяет делать надёжные переходы без дополнительных элементов.
• Длинная форма - минимизирует риск повреждения изоляции при монтаже.
• Срок службы 30 лет - экономически выгодно для постоянных соединений.

Ограничения применения

• Не предназначен для пайки - лудящий слой разрушается при температуре выше 250 C.
• Не использовать в условиях постоянного механического воздействия (вибрация, изгиб) - лучше применять гибкие соединители.
• Не рекомендовано использование в помещениях с агрессивными химическими средами - хотя лужение защищает от влаги, оно не устойчиво к кислотам и щелочам.
• Требуется точный подбор сечения - нельзя использовать для проводов меньше 1,5 мм2 или больше 4 мм2.

Примеры использования

• Соединение фазных проводов в распределительном щите 10 кВ.
• Переход от алюминиевой жилы к медной в кабельной линии.
• Ремонт повреждённого участка кабеля в подземной канализации.
• Объединение двух кабелей в ответвлении на опоре ЛЭП.

Практические советы

• Зачищайте жилы точно на длину гильзы - лишняя часть провода внутри увеличивает сопротивление.
• Перед опрессовкой протяните жилы через гильзу, чтобы они шли параллельно - не перекручивайте!
• Выбирайте пресс-клещи с регулируемым усилием - переопрессовка деформирует гильзу, недостаточное - создаёт плохой контакт.
• Проверяйте посадочный диаметр гильзы - он соответствует 2,5 мм2, но не гарантирует совместимость с экзотическими типами кабелей (например, с самонесущими изолированными проводами).
• Храните гильзы в сухом месте - даже лужёные контакты могут окислиться при длительном воздействии влаги и соли.
