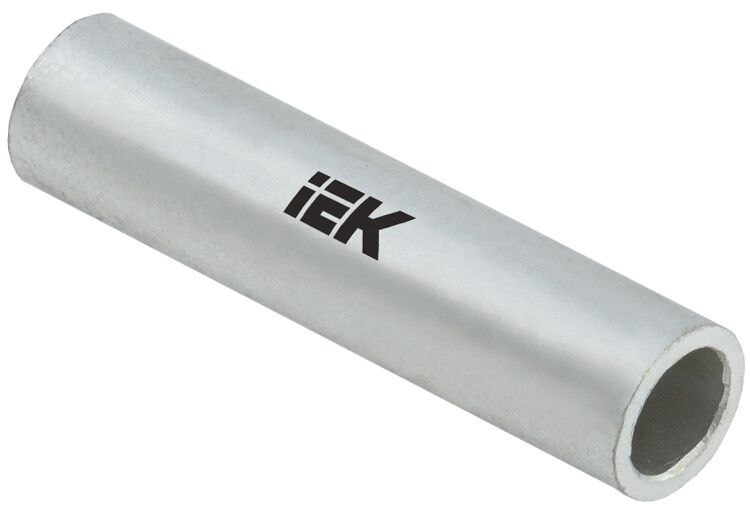

Гильза соединительная ГМЛ 25-7 25 мм² ГОСТ 23469.3 IEK UGTY11-025-07

Гильза медная луженая ГМЛ 25-7 ГОСТ 23469.3 от бренда IEK - это надёжный стыковой соединитель для медных и алюминиевых проводников сечением до 25 мм2, рассчитанный на напряжение до 10 кВ. Применяется в силовых цепях, где важна долговечность и устойчивость к окислению.

Назначение и область применения

Гильза медная луженая ГМЛ 25-7 ГОСТ 23469.3 используется для создания прочного и электрически надёжного соединения между двумя проводниками методом опрессовки. Подходит для работы с одножильными и многожильными медными и алюминиевыми кабелями. Часто применяется в распределительных устройствах, трансформаторных подстанциях, на воздушных линиях и внутри электроустановок до 10 кВ.

Технические характеристики

• Поперечное сечение: 25 мм2 - подходит для проводов этого сечения, обеспечивает пропускную способность до 100 А (при нормальных условиях)
• Материал: электротехническая медь - высокая проводимость, минимальные потери энергии
• Покрытие: луженое (олово-висмут) - защищает от окисления, снижает контактное сопротивление, продлевает срок службы
• Тип соединения: стыковый - соединяет два конца провода в одну линию
• Способ монтажа: опрессовка - требует специального пресс-клеща, не допускает пайки
• Форма: длинная - увеличенная зона контакта, равномерное распределение давления при опрессовке
• Напряжение: до 10 000 В - соответствует требованиям для средневольтных сетей
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации
• Цвет: серый - благодаря лужению, не требует дополнительной изоляции визуально
• Исполнение: стандартное - соответствие ГОСТ 23469.3

Совместимость и монтаж

Гильза медная луженая ГМЛ 25-7 ГОСТ 23469.3 совместима с проводами и кабелями с медными или алюминиевыми жилами сечением 25 мм2. Для монтажа требуется пресс-клещ с матрицей, подходящей под размер гильзы (обычно маркируется как “25” или “25–35”). Убедитесь, что длина зачищенного участка провода полностью помещается внутрь гильзы - не менее 80% её внутренней длины. После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или выступающих частей жил. Не используйте гильзу для соединений с сечением меньше 16 мм2 или больше 35 мм2 - это нарушит механическую и электрическую целостность.

Безопасность и стандарты

Гильза медная луженая ГМЛ 25-7 ГОСТ 23469.3 соответствует требованиям ГОСТ 23469.3 и имеет исполнение, рекомендованное для использования в электроустановках до 10 кВ. Луженое покрытие предотвращает образование оксидов, снижает риск нагрева в месте соединения. Соответствует нормам безопасности для промышленных и коммунальных объектов. Не предназначен для применения во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Высокая электропроводность меди гарантирует минимальные тепловые потери
• Луженое покрытие защищает от коррозии даже в условиях повышенной влажности
• Длинная форма обеспечивает равномерное распределение усилия при опрессовке - снижает риск повреждения жил
• Срок службы 30 лет - экономически выгодно для постоянных соединений
• Совместимость с алюминием позволяет использовать одну гильзу для переходных соединений

Ограничения применения

• Не подходит для пайки - только опрессовка
• Не применять в условиях постоянного воздействия открытого пламени или температур выше +105 C
• Запрещено использование с проводами сечением ниже 16 мм2 или выше 35 мм2
• Не предназначена для мобильных или часто изгибаемых кабельных систем - возможна усталость металла
• Не использовать в качестве ответвления - только стыковое соединение двух концов

Примеры использования

• Соединение фазных проводов в распределительном щите 10 кВ
• Объединение кабелей на опоре ВЛ-10 кВ перед входом в трансформаторную подстанцию
• Переход с алюминиевой жилы на медную в шкафу управления насосной станции
• Ремонт поврежденного участка кабеля в подземной канализации

Практические советы

• Перед монтажом зачистите жилы точно на длину гильзы - лишняя часть не должна торчать
• Используйте пресс-клещи с правильной матрицей: для ГМЛ 25-7 обычно нужна матрица 25–35 мм2
• Проверяйте глубину запрессовки: после опрессовки гильза должна плотно обжимать жилу без видимых зазоров
• После монтажа можно дополнительно изолировать термоусадочной трубкой - особенно в сырых местах
• Учитывайте посадочный диаметр: гильза рассчитана на жилы с внешним диаметром около 6–7 мм - сверьте с данными вашего кабеля
• Храните гильзы в сухом месте - хотя они луженые, длительное хранение в сырости может вызвать помутнение покрытия
