Гильза медная луженная для жилы 150кв.мм (ГМЛ) | 2N720 DKC ДКС

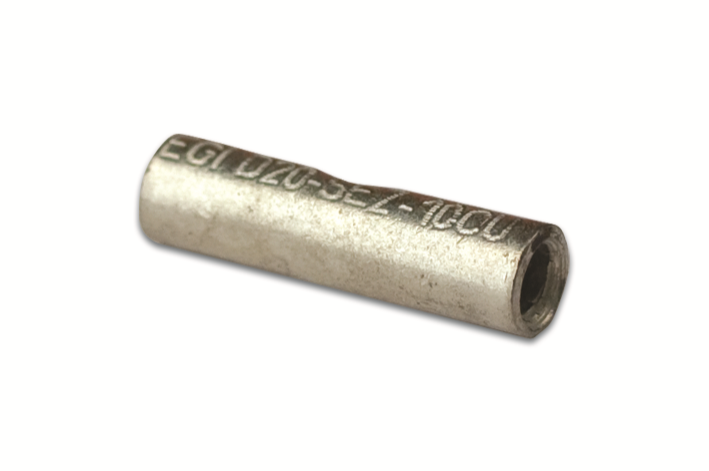

Гильза медная луженная для жилы 150 кв.мм (ГМЛ, ГМЛ-DKC) от бренда DKC - это стыковой соединитель для надёжного соединения медных жил кабелей с сечением 150 мм2, рассчитанный на работу до 10 кВ. Артикул 2n720 применяется в силовых сетях, где важна долговечность и минимальное переходное сопротивление.

Назначение и область применения

Гильза медная луженная для жилы 150 кв.мм (ГМЛ, ГМЛ-DKC) используется для создания стыковых соединений между двумя медными жилами кабелей - как однопроволочными, так и многопроволочными. Применяется в распределительных устройствах, трансформаторных подстанциях, кабельных линиях 6–10 кВ, на участках с высокими требованиями к надёжности контакта. Подходит для монтажа в закрытых помещениях и на открытых трассах при условии соблюдения требований по изоляции.

Технические характеристики

• Материал: медь М1 (99,9%) - высокая электропроводность и прочность.
• Поперечное сечение: 150 мм2 - соответствует жилам кабелей указанного сечения.
• Защитное покрытие: лужение - предотвращает окисление меди, снижает риск увеличения сопротивления контакта.
• Уровень напряжения: до 10 кВ - допустимо использование в средневольтных сетях.
• Тип проводника: совместима со сплошными и многожильными жилами.
• Форма: длинная - обеспечивает равномерное распределение давления при опрессовке.
• Количество ответвлений: 1 - предназначен исключительно для прямого соединения двух жил.
• Исполнение: стандартное - без дополнительных элементов защиты или фиксации.

Совместимость и монтаж

Гильза медная луженная для жилы 150 кв.мм (ГМЛ, ГМЛ-DKC) требует использования специального пресс-клещей с матрицей, подходящей под размер гильзы. Установка выполняется с обеих сторон: жила вставляется до упора во внутренний ограничитель, который гарантирует одинаковую глубину ввода с каждой стороны. Это исключает перекос и повышает качество соединения. После опрессовки необходимо выполнить термоусадку или применить другую систему изоляции - сама гильза не является изолирующим элементом.

Безопасность и стандарты

Произведена в соответствии с требованиями к кабельным соединителям для напряжения до 10 кВ. Соответствует нормам ГОСТ Р 54851-2011 и IEC 61238-1. Лужённая поверхность снижает риск возникновения электрохимической коррозии при контакте с другими металлами. Для безопасной работы требуется соблюдать правила монтажа и использовать только рекомендованное оборудование.

Преимущества

• Высокая электропроводность благодаря материалу М1 - минимизация потерь энергии.
• Лужение защищает от окисления даже в условиях повышенной влажности.
• Внутренний ограничитель обеспечивает точный и повторяемый монтаж - снижает вероятность ошибок.
• Длинная форма гильзы позволяет получить более равномерное распределение усилия при опрессовке - повышает механическую прочность соединения.
• Совместима с широким спектром кабелей с медными жилами - универсальность применения.

Ограничения применения

• Не предназначена для соединения алюминиевых или сталеалюминиевых жил - возможен химический контакт и коррозия.
• Не имеет встроенной изоляции - обязательна внешняя изоляция после монтажа.
• Не рекомендуется для мобильных или вибрационных объектов без дополнительной фиксации.
• Работает только при температуре окружающей среды в пределах, указанных для кабельных систем (обычно –40…+50 C).
• Не подходит для соединений с большим числом ответвлений - только прямое соединение двух жил.

Примеры использования

• Соединение жил кабелей КВВГ или АВВГ в распределительном щите 10 кВ.
• Замена повреждённого участка кабельной линии на подземной трассе.
• Подключение кабеля к выводам трансформатора или выключателя нагрузки.
• Обустройство ответвления в кабельной камере при модернизации сети.

Практические советы

• Перед установкой проверьте соответствие сечения жилы и гильзы - 150 мм2 должны точно совпадать.
• Используйте пресс-клещи с матрицей, указанной производителем для ГМЛ-DKC - некорректный инструмент деформирует гильзу.
• Очистите жилы от оксидной плёнки перед вводом в гильзу - даже лужение не компенсирует плохой контакт.
• После опрессовки проверьте механическую прочность соединения - попробуйте слегка потянуть жилы в противоположные стороны.
• Выбирайте тип изоляции (термоусадка, холодная изоляция) с учётом класса напряжения и условий эксплуатации.
• Артикул 2n720 - единственный вариант в серии Quadro с таким сечением; аналоги других брендов могут иметь другие размеры и форму.
