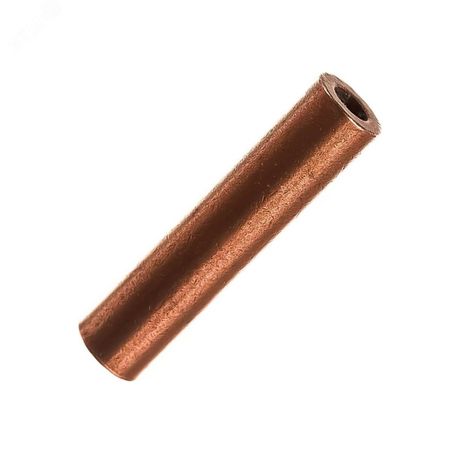

Гильза соединительная ГМ 25-8 УХЛ3 опрес. медн. CuPRO КЗОЦМ 7125

Гильза медная соединительная ГМ 25-8 УХЛ3 для опрессовки от КЗОЦМ предназначена для надёжного соединения медных жил кабелей сечением 25 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где важна устойчивость к перепадам температур и механическая нагрузка.

Назначение и область применения

Гильза медная соединительная ГМ 25-8 УХЛ3 используется для создания постоянного электрического контакта между двумя медными жилами кабеля или провода. Подходит для работы в распределительных устройствах, на подстанциях, в промышленных установках и на объектах с повышенными требованиями к надёжности соединений. Часто применяется в энергетике, строительстве, транспорте и на предприятиях с тяжёлыми условиями эксплуатации.

Технические характеристики

• Сечение жилы: 25 мм2 - рассчитана на одножильные или многожильные медные проводники указанного сечения;
• Материал: медь марки М2 - обеспечивает высокую электропроводность и термическую стабильность;
• Способ монтажа: опрессовка - требует специального пресс-клещей, сваривать или паять нельзя;
• Рабочее напряжение: до 10 кВ - соответствует среднему классу напряжения для распределительных сетей;
• Диапазон температур: от –70 C до +45 C - выдерживает экстремальные холодные и умеренно теплые условия;
• Форма жил: круглые - совместима только с круглыми проводниками, не подходит для плоских или шин;
• Покрытие: без защитного слоя - не имеет антикоррозийного или изоляционного покрытия, требуется внешняя изоляция после монтажа;
• Исполнение: стандартизированное - соответствие ГОСТ или внутренним нормам КЗОЦМ, точные размеры см. в чертежах производителя.

Совместимость и монтаж

Гильза ГМ 25-8 УХЛ3 совместима исключительно с медными жилами сечением 25 мм2. Для правильного соединения необходимо:

• Очистить жилы от оксидов и грязи перед вставкой;
• Вставить две жилы с противоположных сторон до упора - они должны встретиться в середине гильзы;
• Произвести опрессовку с помощью матриц, подходящих именно для этой модели - используйте клещи с усилием, рекомендованным производителем;
• После опрессовки обязательно заизолируйте место соединения термоусадочной трубкой или другой изоляцией, предназначенной для напряжения 10 кВ.

Не допускается использование гильзы для алюминиевых жил, даже если сечение совпадает - материал несовместим, возможен электрохимический эффект и разрушение контакта.

Безопасность и стандарты

Гильза медная соединительная ГМ 25-8 УХЛ3 изготовлена из электротехнической меди М2, соответствует требованиям безопасности для работ в сетях до 10 кВ. Производится АО “КЗОЦМ” в соответствии с внутренней технологической документацией, обеспечивающей долговечность и отказоустойчивость. Наличие исполнения УХЛ3 указывает на возможность эксплуатации в умеренно холодном и влажном климате, согласно ГОСТ 15150.

Преимущества

• Высокая электропроводность благодаря чистой меди - снижаются потери мощности и нагрев в месте соединения;
• Увеличенная механическая прочность - выдерживает вибрацию, удары и растяжение, характерные для промышленного оборудования;
• Широкий температурный диапазон - работает в суровых условиях, включая зимние площадки и открытые кабельные трассы;
• Стабильность контакта - опрессованное соединение не loosens со временем, в отличие от болтовых зажимов;
• Совместимость с продукцией КЗОЦМ - можно подбирать аналогичные гильзы для других сечений из одной линейки.

Ограничения применения

• Не для алюминиевых или комбинированных жил - только медные проводники;
• Не предназначена для пайки или сварки - попытки таких методов повредят структуру металла и нарушают целостность соединения;
• Требует обязательной последующей изоляции - сама по себе не является изолирующим элементом;
• Не подходит для частых перемещений или мобильных систем - опрессовка необратима, замена невозможна без резки;
• Не следует использовать вне диапазона температур - ниже –70 C или выше +45 C возможно хрупкое разрушение материала.

Примеры использования

• Соединение фазных жил в кабеле 10 кВ на воздушной ЛЭП;
• Объединение проводов в распределительной коробке промышленного станка;
• Монтаж заземления в холодильных установках с низкими температурами;
• Ремонт повреждённого участка кабеля в подземной канализационной сети;
• Сборка силовой цепи в автокране или железнодорожном оборудовании.

Практические советы

• Перед закупкой проверьте фактический диаметр жилы - он должен точно входить в гильзу; слишком тонкие жилы дают плохой контакт, слишком толстые - риск деформации гильзы;
• Выбирайте пресс-клещи с матрицей, специально помеченной для ГМ 25–8 - некорректная форма пуансона вызовет неравномерную опрессовку;
• После монтажа проведите контрольное измерение переходного сопротивления - оно должно быть менее 10 мОм;
• Храните гильзы в сухом помещении - хотя медь не ржавеет, окисление на поверхности затрудняет контакт при монтаже;
• Артикул 7125 - это единственный номер для заказа данной модели; другие артикулы КЗОЦМ могут иметь другое сечение или форму.
