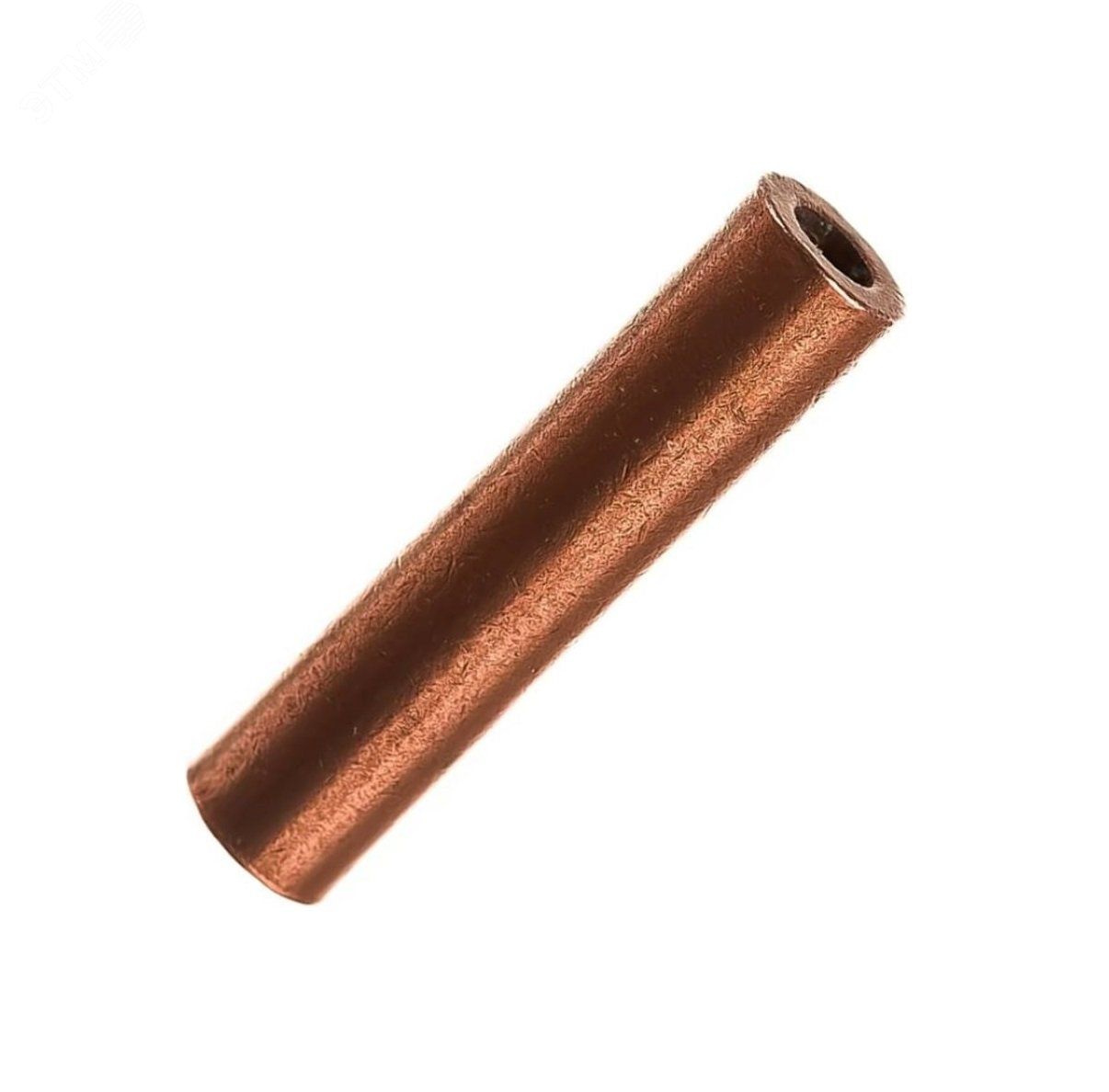

Гильза соединительная ГМ 6-4 УХЛ3 опрес. медн. CuPRO КЗОЦМ 7122

Гильза медная соединительная ГМ 6-4 УХЛ3 для опрессовки от КЗОЦМ предназначена для надёжного соединения медных жил кабелей сечением 6 мм2 методом опрессовки. Применяется в электротехнических системах, где важна стабильность контакта и устойчивость к перепадам температур.

Назначение и область применения

Гильза медная соединительная ГМ 6-4 УХЛ3 для опрессовки используется для создания постоянного электрического соединения между двумя медными жилами кабеля или провода. Подходит для работ в распределительных щитах, на объектах энергообеспечения, в промышленном оборудовании и автономных системах. Особенно эффективна там, где требуется исключить механическую нагрузку на соединение - например, в вибрационных средах или при частом перемещении кабелей.

Технические характеристики

• Тип изделия: гильза соединительная
• Способ монтажа: опрессовка (обжим специальным инструментом)
• Номинальное сечение жилы: 6 мм2
• Материал: медь марки М2 (электротехническая, высокой проводимости)
• Диапазон рабочих температур: от –70 C до +45 C
• Рабочее напряжение: до 35 кВ
• Исполнение: стандартное
• Поверхностное покрытие: отсутствует (не оцинкована, не никелирована)

Совместимость и монтаж

Гильза медная соединительная ГМ 6-4 УХЛ3 для опрессовки совместима только с медными жилами сечением 6 мм2. Для правильного соединения необходимо:

• Очистить жилы от изоляции на длину, равную внутренней части гильзы;
• Вставить две жилы с противоположных сторон до упора;
• Обжать гильзу специальными клещами с матрицей, соответствующей размеру гильзы (диаметр обжима - около 8–9 мм);
• Не допускать перекоса жил - это снижает надёжность контакта.

Инструмент для опрессовки должен иметь достаточное усилие - недостаточно плотный обжим приведёт к повышению переходного сопротивления и нагреву.

Безопасность и стандарты

Гильза медная соединительная ГМ 6-4 УХЛ3 для опрессовки изготовлена в соответствии с требованиями к качеству электротехнической меди и условиям эксплуатации в условиях повышенной влажности и низких температур. Соответствует нормам безопасности для работы в сетях до 35 кВ. Отсутствие защитного покрытия требует дополнительной защиты места соединения - например, термоусадочной трубкой или изолирующей лентой - особенно при использовании вне закрытых корпусов.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М2;
• Устойчивость к экстремальным температурам - работает даже при –70 C;
• Механическая прочность после опрессовки - соединение выдерживает вибрацию и нагрузки;
• Производится на заводе КЗОЦМ - контроль качества на всех этапах.

Ограничения применения

• Не применяется для алюминиевых жил - возможен электрохимический эффект и разрушение контакта;
• Не имеет внешнего изоляционного покрытия - обязательна дополнительная герметизация при открытой прокладке;
• Не рекомендовано использование в местах с постоянным воздействием агрессивных химикатов (например, кислот, щелочей) без защиты;
• Подходит только для одножильных и многожильных медных проводов сечением точно 6 мм2 - не заменяет другие модели (например, ГМ 10-4).

Примеры использования

• Соединение силовых кабелей в распределительных пунктах промышленных установок;
• Монтаж заземляющих контуров на холодных объектах (арктические станции, морские платформы);
• Ремонт и модернизация электросистем в автомобилях, железнодорожном транспорте;
• Подключение оборудования в помещениях с низкой температурой - холодильные камеры, ледовые дворцы.

Практические советы

• Перед опрессовкой проверьте, чтобы жилы свободно входили в гильзу - если трудно, возможно, сечение больше 6 мм2 - используйте другую модель.
• После обжима осмотрите место соединения: не должно быть трещин, перекосов или выпирающих проволочек.
• Для долговечности в условиях влаги - всегда изолируйте гильзу термоусадкой с клеевым слоем.
• Артикул 7122 от КЗОЦМ - один из самых распространённых в России; запасайте её в комплекте с подходящими обжимными клещами.
• Не путайте с гильзами для алюминия - они имеют другой цвет и маркировку.
