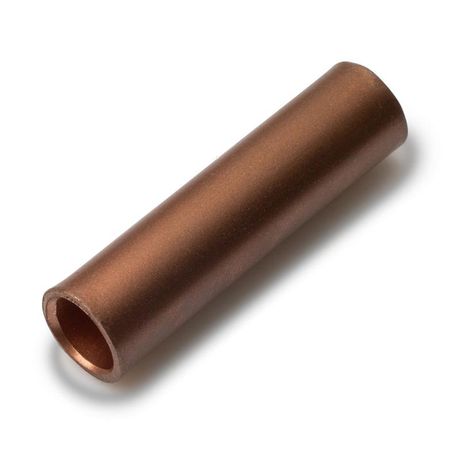

Гильза соединительная ГМ 95-15 УХЛ3 опрес. медн. CuPRO КЗОЦМ 7129

Гильза медная соединительная ГМ 95-15 УХЛ3 для опрессовки от КЗОЦМ предназначена для надёжного соединения медных жил кабелей сечением 95 мм2 методом опрессовки. Применяется в силовых сетях до 35 кВ, особенно там, где важна устойчивость к перепадам температур и механическому воздействию.

Назначение и область применения

Гильза медная соединительная ГМ 95-15 УХЛ3 для опрессовки используется для создания постоянных, невскрываемых соединений между медными жилами кабелей. Подходит для работы в распределительных устройствах, на подстанциях, в кабельных трассах и других местах, где требуется высокая электропроводность и долговечность контакта. Назначена для соединений, которые не подвергаются значительному натяжению - то есть применяется в фиксированных участках сети, а не в подвесных или движущихся системах.

Технические характеристики

• Материал: Электротехническая медь марки М2 - высокая проводимость, минимальное переходное сопротивление.
• Номинальное сечение: 95 мм2 - рассчитана на работу с кабелями такого же сечения.
• Ряд напряжений: До 35 кВ - допустимо использование в средневольтовых сетях.
• Способ монтажа: Только опрессовка - требует специального пресс-клещей и матриц подходящего размера.
• Диапазон рабочих температур: От -70 C до +45 C - выдерживает экстремальные условия, включая холодные регионы России.
• Защитное покрытие: Без покрытия - поверхность голая, не имеет антикоррозийного слоя; требует защиты после установки (например, термоусадкой или бандажом).
• Исполнение: Стандартное - соответствует типовым требованиям ГОСТ для внутреннего и наружного монтажа.

Совместимость и монтаж

Гильза медная соединительная ГМ 95-15 УХЛ3 для опрессовки совместима только с одножильными и многожильными медными проводниками круглого сечения. Для правильного монтажа необходимо:

• Использовать пресс-клещи с матрицей, соответствующей размеру гильзы (диаметр 60 мм - посадочный размер для зажима);
• Не перегревать гильзу во время опрессовки - давление должно быть равномерным;
• Чистить жилы перед вставкой - оксиды снижают качество контакта;
• Убедиться, что длина жилы внутри гильзы полностью заполняет её полость - минимум 80–90 % глубины.

Безопасность и стандарты

Произведено согласно технологическим нормам АО “КЗОЦМ” и соответствует требованиям к качеству медных соединителей для электротехники. Хотя явного указания на ГОСТ/ТУ нет, материал и исполнение соответствуют отраслевым практикам для кабельных соединений до 35 кВ. После монтажа рекомендуется дополнительно изолировать место соединения для предотвращения пробоя и попадания влаги.

Преимущества

• Высокая электропроводность благодаря чистой меди М2 - потери мощности минимальны.
• Механическая прочность - соединение не loosens даже при длительной нагрузке.
• Широкий температурный диапазон - работает в суровом климате, в том числе в Арктике и на Севере.
• Атмосферостойкость - не деформируется при колебаниях влажности и температуры.
• Совместимость с большинством пресс-инструментов - легко заменяема в ремонтных работах.

Ограничения применения

• Не предназначен для соединений под натяжением - нельзя использовать в воздушных линиях или на подвесах.
• Не имеет внешней изоляции - обязательно нуждается в последующей герметизации (термоусадка, бандаж, эпоксидная смола).
• Не совместим с алюминиевыми жилами - риск электрохимической коррозии.
• Не следует применять в помещениях с повышенной химической активностью воздуха - медь подвержена окислению без защиты.
• Требуется точный подбор инструмента - неквалифицированная опрессовка приведёт к плохому контакту или повреждению гильзы.

Примеры использования

• Соединение жил кабелей в подземных кабельных камерах на подстанциях 10–35 кВ.
• Объединение медных шин в распределительных щитах крупных заводов.
• Ремонт поврежденных участков кабельной линии в теплицах, ледовых дворцах, зимних объектах.
• Фиксация ответвлений в системах освещения и питания промышленного оборудования.

Практические советы

• Перед монтажом проверьте соответствие сечения жилы и гильзы - 95 мм2 должны точно совпадать, иначе будет люфт или пережатие.
• После опрессовки протестируйте соединение тестером на сопротивление - оно должно быть ниже 0,01 Ом.
• Используйте термоусадочные трубки с клеевым слоем - они обеспечивают герметичность и механическую защиту.
• Храните гильзы в сухом месте - хотя медь не ржавеет, грязь и влага затруднят подготовку к монтажу.
• Гильза медная соединительная ГМ 95-15 УХЛ3 для опрессовки от КЗОЦМ - один из самых распространённых вариантов в регионах с холодным климатом. Выбирайте этот продукт, когда нужны надёжность и долговечность без лишних компромиссов.
