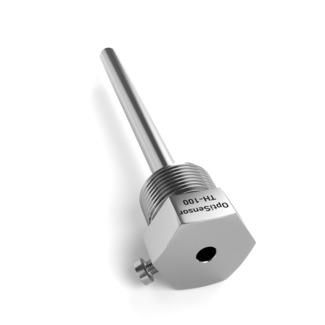

Гильза погружная OptiSensor TH-100| 289264 | КЭАЗ

Гильза погружная OptiSensor TH-100 КЭАЗ - это защищённый корпус для установки термометров в трубопроводах и резервуарах под давлением. Благодаря прочной конструкции из нержавеющей стали и герметичному исполнению IP67, она обеспечивает безопасную работу датчиков в агрессивных средах, позволяя менять термометр без остановки технологического процесса.

Назначение и область применения

Гильза погружная OptiSensor TH-100 КЭАЗ используется для защиты термометров от воздействия высокого давления, агрессивных жидкостей и быстрого потока среды. Она фиксируется на трубопроводе или резервуаре, а внутри неё устанавливается датчик температуры. Это позволяет проводить замену или обслуживание термометра без остановки производства, снижает риск повреждения чувствительного элемента и продлевает срок службы оборудования.

Применяется в системах с избыточным давлением до 40 бар (4 МПа): химические производства, пищевые линии, тепловые сети, нефтегазовые объекты, системы охлаждения и нагрева.

Технические характеристики

• Номинальное давление: 40 бар (4 МПа)
• Наружный диаметр: 8 мм
• Внутренний диаметр: 7 мм
• Длина погружаемой части: 100 мм
• Материал пресс-гильзы: AISI 304 (нержавеющая сталь)
• Материал погружаемой части: сталь нержавеющая
• Присоединение к процессу: под приварку
• Резьба: G 1/2" - для подключения термометра
• Тип зажима: безвинтовой - надёжное крепление без дополнительных деталей
• Степень защиты IP67 - полная защита от пыли и временного погружения в воду
• Степень защиты IP65 - на передней стороне, предотвращает попадание струй воды

Совместимость и монтаж

Гильза погружная OptiSensor TH-100 КЭАЗ совместима со всеми термометрами, имеющими резьбу G 1/2". Установка осуществляется путём приварки к трубопроводу или сосуду. Для этого требуется сварочное оборудование и соблюдение правил сварки нержавеющих сталей.

Перед монтажом проверьте толщину стенки трубы - она должна позволять выполнить качественный шов без прожига. После приварки необходимо провести контроль качества сварного соединения. Гильза не требует дополнительных уплотнений - резьба G 1/2" обеспечивает плотное соединение с термометром при затяжке рукой или ключом.

Безопасность и стандарты

Изделие соответствует требованиям к работе в условиях повышенного давления и агрессивных сред. Степень защиты IP67 гарантирует работоспособность в запылённых и влажных помещениях, включая периодическое мытьё водой. IP65 на лицевой стороне защищает от струй воды - что важно при мойке оборудования CIP/SIP.

Материал AISI 304 соответствует нормам для контакта с продуктами питания и химическими веществами, что делает гильзу подходящей для пищевой и фармацевтической промышленности.

Преимущества

• Устойчивость к коррозии благодаря материалу AISI 304
• Высокая механическая прочность - выдерживает давление до 40 бар
• Возможность замены термометра без остановки процесса
• Безвинтовой тип зажима - исключает потерю крепёжных элементов
• Компактный размер (диаметр 8 мм) - подходит для ограниченных пространств
• Защита IP67/IP65 - надёжная работа в сложных условиях

Ограничения применения

• Не предназначен для работы с паром выше 200 C - возможна деформация материалов
• Не рекомендуется применять в средах с абразивными частицами - риск эрозии внутренних поверхностей
• Присоединение только через приварку - нельзя использовать с фланцами или резьбовыми переходниками
• Внутренний диаметр 7 мм ограничивает использование крупных термопреобразователей - подходит только для стандартных термометров с диаметром стержня ≤6 мм

Примеры использования

• Трубопроводы с горячей водой в теплоэнергетике - для постоянного контроля температуры
• Резервуары с кислотами на химических заводах - защита термометра от агрессивной среды
• Линии производства напитков - возможность мойки без демонтажа датчика
• Системы охлаждения компрессоров - устойчивость к вибрациям и перепадам давления

Практические советы

• Выбирая гильзу, убедитесь, что длина погружаемой части (100 мм) достаточна для точного измерения - в малых трубах используйте более короткие модели
• При приварке применяйте холодную сварку или охлаждение - чтобы не перегреть внутреннюю поверхность и не изменить структуру металла
• Проверяйте соответствие диаметра термометра внутреннему каналу гильзы (7 мм) - слишком толстый датчик не войдёт
• После монтажа проведите гидроиспытание на 1,5× рабочего давления - особенно при использовании в опасных средах
• Гильза OptiSensor TH-100 КЭАЗ не требует регулярного обслуживания, но при длительной эксплуатации стоит контролировать состояние резьбы и целостность сварного шва
