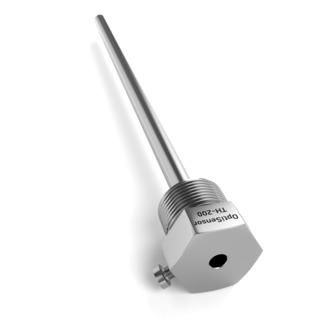

Гильза погружная OptiSensor TH-200| 289266 | КЭАЗ

Гильза погружная OptiSensor TH-200 КЭАЗ - это защищённый корпус для установки термометров в трубопроводах и резервуарах под давлением. Благодаря прочному исполнению из нержавеющей стали и герметичной конструкции, она обеспечивает безопасную и бесперебойную работу датчиков температуры даже в агрессивных условиях, позволяя менять термометр без остановки технологического процесса.

Назначение и область применения

Гильза погружная OptiSensor TH-200 КЭАЗ используется для изоляции термометров от измеряемой среды - например, горячих жидкостей, паров или химически активных веществ. Она защищает чувствительный элемент датчика от механических повреждений, коррозии и высокого давления. Подходит для установки в системах с избыточным давлением до 40 бар (4 МПа): теплообменники, реакторы, котлы, насосные станции, пищевые и фармацевтические производства.

Технические характеристики

• Длина погружаемой части: 200 мм - оптимальна для глубокого погружения в трубы и ёмкости
• Наружный диаметр: 8 мм, внутренний диаметр: 7 мм - совместима с большинством стандартных термопреобразователей с диаметром стержня до 6–7 мм
• Резьба присоединения: G 1/2" - стандартизированное соединение для быстрого монтажа в фланцах, крышки или переходники
• Материал: AISI 304 - устойчивая к коррозии нержавеющая сталь, подходит для работы с водой, маслом, слабыми кислотами и щелочами
• Номинальное давление: 40 бар - выдерживает высоконапорные системы без деформаций
• Степень защиты IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Степень защиты передней стороны: IP65 - защищена от струй воды и пыли с лицевой стороны, что важно при монтаже в открытых местах
• Тип зажима: безвинтовой - исключает необходимость в дополнительных крепёжных элементах, снижает риск протечек

Совместимость и монтаж

Гильза погружная OptiSensor TH-200 КЭАЗ совместима с любыми термометрами, имеющими внешний диаметр стержня до 7 мм. Устанавливается в резьбовое отверстие в стенке аппарата или трубопровода. Безвинтовой тип зажима позволяет закрепить датчик просто вставкой - он фиксируется плотностью посадки и уплотнителем внутри гильзы. Для надёжного монтажа проверьте соответствие резьбы G 1/2" на вашем оборудовании. Не используйте силовые инструменты - затягивать следует руками до упора.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования, работающего под давлением. Материал AISI 304 сертифицирован для контакта с продуктами питания и фармацевтическими средами. Степень защиты IP67/IP65 гарантирует безопасную эксплуатацию во влажных, запылённых и агрессивных средах. Гильза не содержит свинца, кадмия и других токсичных компонентов.

Преимущества

• Возможность замены термометра без остановки процесса - экономия времени и средств
• Высокая механическая прочность - выдерживает ударные нагрузки и вибрацию
• Устойчивость к коррозии - долгий срок службы в агрессивных средах
• Простота монтажа - отсутствие винтов и болтов снижает вероятность утечек
• Совместимость с широким спектром датчиков - универсальное решение для разных задач

Ограничения применения

• Не применяется в средах с высокой абразивностью (например, песок, шлак) - возможен износ внутренних поверхностей
• АISI 304 не рекомендован для длительной эксплуатации в средах с хлоридами (морская вода, концентрированные солевые растворы) - возможна точечная коррозия
• Не предназначен для работы при температурах выше +450 C - материал теряет прочность
• Запрещено применять в вакуумных системах - конструкция рассчитана только на избыточное давление

Примеры использования

• Теплообменник в химическом цехе - контроль температуры нагрева кислотных растворов
• Паровой котёл - установка термометра в паропроводе под давлением
• Фармацевтический реактор - измерение температуры стерилизуемых составов
• Цех переработки пищевых продуктов - контроль температуры в молочных и сиропных линиях
• Система охлаждения станка - защита датчика от брызг смазочно-охлаждающих жидкостей

Практические советы

• Перед установкой проверьте, чтобы резьба G 1/2" была чистой и без повреждений - грязь или забитые резьбы вызывают утечки
• При монтаже в трубы с высокой скоростью потока (более 3 м/с) убедитесь, что длина гильзы достаточна для стабилизации потока - 200 мм здесь оптимальны
• Для предотвращения образования воздушных пробок в гильзе, ориентируйте её так, чтобы термометр был направлен против потока
• При использовании в холодных средах - учитывайте возможность конденсации внутри гильзы; при необходимости продувайте её сухим воздухом
• Гильза погружная OptiSensor TH-200 КЭАЗ - не требует регулярного обслуживания, но периодическая визуальная проверка на наличие трещин и коррозии обязательна
