Гильза погружная OptiSensor TH-50| 289258 | КЭАЗ

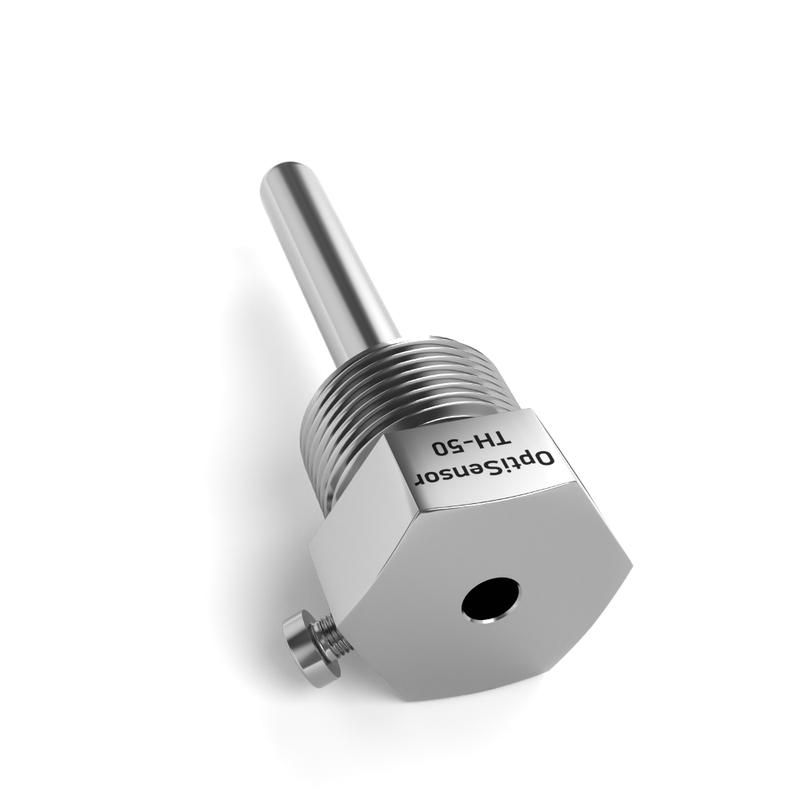

Гильза погружная OptiSensor TH-50 КЭАЗ - это защищённый корпус для установки термометров в условиях высокого давления и агрессивной среды. Благодаря конструкции с приварным соединением и IP67/IP65, она обеспечивает безопасную и бесперебойную работу датчиков температуры в трубопроводах и ёмкостях, позволяя менять термометр без остановки технологического процесса.

Назначение и область применения

Гильза погружная OptiSensor TH-50 КЭАЗ используется для защиты термометров от механических повреждений, коррозии, высокого давления и быстрого потока среды. Она создаёт барьер между чувствительным элементом датчика и измеряемой средой - например, паром, жидкостью или химически активными веществами. Это особенно важно в системах с постоянным давлением до 40 бар (4 МПа).

Области применения: промышленные трубопроводы, теплообменники, реакторы, котлы, резервуары с горячими или агрессивными жидкостями, системы теплоснабжения и нефтегазовой отрасли.

Технические характеристики

• Наружный диаметр: 8 мм
• Внутренний диаметр: 7 мм - обеспечивает свободный проход для стандартных термометров с диаметром стержня до 6 мм
• Длина погружаемой части: 50 мм - оптимальна для точного измерения температуры в потоке
• Номинальное давление: 40 бар - выдерживает нагрузки до 4 МПа
• Материал пресс-гильзы и погружаемой части: нержавеющая сталь AISI 304 - устойчив к коррозии, подходит для пищевых, фармацевтических и химических сред
• Резьба присоединения: G 1/2" - стандартизированное соединение для совместимости с большинством фланцевых и резьбовых переходников
• Присоединение к процессу: под приварку - надёжное и герметичное крепление без утечек
• Степень защиты IP67 - полностью защищена от пыли и временного погружения в воду; IP65 на передней стороне - защита от струй воды
• Тип зажима: безвинтовой - не требует дополнительных креплений, датчик просто вставляется в гильзу

Совместимость и монтаж

Гильза погружная OptiSensor TH-50 КЭАЗ совместима с любыми термометрами, имеющими диаметр стержня до 6 мм и стандартную резьбу M12×1,5 или аналогичную. Устанавливается исключительно методом сварки - приваривается к стенке трубы или сосуда. Для монтажа требуется сварочное оборудование и навыки работы с нержавеющей сталью. После приварки необходимо проверить герметичность шва.

Не используйте гильзу с резьбовым адаптером - она не рассчитана на резьбовое присоединение, только на приварку.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности в условиях повышенного давления и агрессивной среды. Материал AISI 304 соответствует DIN EN 10088-1. Степень защиты IP67 и IP65 гарантирует работоспособность в сырых, запылённых и влажных помещениях. Гильза не содержит токсичных материалов и подходит для контакта с продуктами питания и фармацевтическими составами.

Преимущества

• Возможность замены термометра без остановки производства - снижает простои и затраты
• Высокая прочность материала - выдерживает длительную эксплуатацию в агрессивных средах
• Удобство установки - безвинтовой зажим ускоряет обслуживание
• Защита от внешних воздействий - предотвращает выход из строя датчика из-за эрозии, коррозии или перегрева
• Сварное присоединение - минимизирует риск утечек даже при циклическом нагружении

Ограничения применения

• Не применяется в системах с давлением выше 40 бар - возможна деформация или разрушение
• Не подходит для установки в вакуумных системах - конструкция не рассчитана на всасывающие нагрузки
• Требуется сварка - невозможно смонтировать без специального оборудования и квалифицированного персонала
• Не рекомендовано применение в средах с высоким содержанием хлора или солей при температуре выше 80 C - возможна точечная коррозия
• Внутренний диаметр 7 мм ограничивает использование крупногабаритных термометров - не подходят датчики с диаметром более 6 мм

Примеры использования

• Трубопровод с горячей водой в ТЭЦ - термометр вставлен в гильзу, установленную на ответвлении
• Реактор в химическом производстве - контроль температуры в агрессивном растворе с давлением 35 бар
• Паровая система в пищевой промышленности - гильза приварена к котлу, термометр легко заменяется во время планового обслуживания
• Конденсатор в системе холодоснабжения - защита датчика от вибраций и конденсата

Практические советы

• Перед сваркой убедитесь, что поверхность трубы чистая - грязь и оксиды снижают качество шва
• Выбирайте термометр с длиной стержня, которая немного меньше глубины погружения (50 мм) - чтобы он не упирался в дно гильзы
• При монтаже в вертикальные трубопроводы ориентируйте гильзу так, чтобы термометр находился против потока - это повысит точность измерения
• Проверьте соответствие диаметра термометра внутреннему каналу гильзы (7 мм) - не все датчики подходят
• После приварки проведите гидроиспытание на 1,5× рабочего давления - это обязательная процедура для систем под давлением
• Храните гильзу в сухом месте - хотя материал устойчив к коррозии, влага может вызвать образование пятен на поверхности
