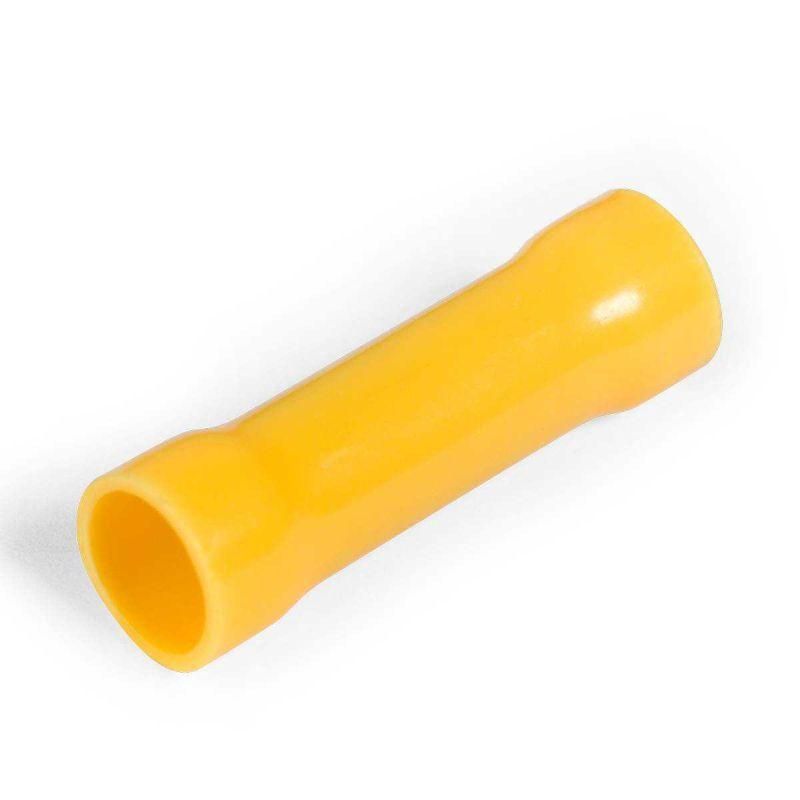

Гильза соединительная изолированная ГСИ 6.0 (100шт/упак) серия EasyFix |90908 | КВТ

Гильза соединительная изолированная ГСИ 6.0 серия EasyFix КВТ - это надёжный стыковой соединитель для многожильных медных проводов сечением 2,5–6 мм2, предназначенный для опрессовки. Благодаря латунной гильзе с лужёным покрытием и самозатухающей изоляции ПВХ, изделие обеспечивает безопасное и долговечное соединение в условиях повышенной нагрузки. Артикул 90908 соответствует требованиям промышленной электромонтажной практики.

Назначение и область применения

Гильза соединительная изолированная ГСИ 6.0 серия EasyFix КВТ используется для создания прочных и герметичных стыковых соединений между двумя многожильными медными проводами. Применяется в распределительных щитах, на станках, в системах автоматизации, на конвейерах и других местах, где требуется надёжное электрическое соединение без сварки или пайки. Подходит для внутренней установки в сухих и умеренно влажных помещениях.

Технические характеристики

• Номинальное сечение проводника: 2,5–6 мм2
• Максимальное рабочее напряжение: 690 В
• Материал гильзы: латунь Л63, бесшовная цельнотянутая трубка
• Покрытие гильзы: электролитическое лужение - повышает антикоррозийную стойкость и улучшает контакт
• Материал изоляции: самозатухающий ПВХ класса V-0 по UL94
• Термостойкость изоляции: до 75 C
• Форма: длинная гильза с фасками на краях
• Цвет изоляции: жёлтый - визуальное отличие от других типов соединителей
• Тип соединения: стыковой, для опрессовки
• Подходит для: многожильных медных проводов

Совместимость и монтаж

Гильза соединительная изолированная ГСИ 6.0 серия EasyFix КВТ совместима с обычными клещами для опрессовки, подходящими по матрицам для сечений до 6 мм2. Для качественного соединения необходимо:

• Зачистить изоляцию проводов на длину, соответствующую длине гильзы (без перегрева жил)
• Вставить провода с двух сторон до упора - стопорная вытяжка в центре гильзы контролирует правильную глубину
• Произвести опрессовку по всей длине гильзы - можно даже через изоляционный корпус, что исключает риск повреждения изоляции

Важно: хотя диапазон сечений ограничен 2,5–6 мм2, конструкция позволяет соединять провода разного сечения внутри этого диапазона - например, 2,5 мм2 с 6 мм2 - в одном соединении.

Безопасность и стандарты

• Изоляция соответствует классу горючести V-0 по UL94 - материал самозатухающий, не распространяет пламя
• Рабочее напряжение 690 В соответствует требованиям для сетей переменного тока до 1000 В
• Температурный режим работы до 75 C - допустимо использование в нормальных условиях эксплуатации электрооборудования

Преимущества

• Лужёная латунная гильза снижает переходное сопротивление и защищает от окисления
• Фаски на краях облегчают введение проводов - особенно удобно при работе в труднодоступных местах
• Стопорная вытяжка гарантирует одинаковую глубину запрессовки - минимизирует риск плохого контакта
• Опрессовка поверх изоляции - не требует удаления оболочки перед работой, экономит время и снижает вероятность ошибки
• Ярко-жёлтая изоляция - легко идентифицируется среди других цветов, упрощает обслуживание и диагностику

Ограничения применения

• Не предназначен для одножильных проводов - только для многожильных
• Не рассчитана на работу при температурах выше 75 C - не использовать рядом с нагревательными элементами
• Не рекомендуется для открытого монтажа на улице - изоляция ПВХ не имеет UV-защиты и не предназначена для постоянного воздействия осадков
• Не подходит для сечений менее 2,5 мм2 или более 6 мм2 - применение вне диапазона может привести к недопрессовке или разрушению изоляции

Примеры использования

• Соединение фазных проводов в распределительном щите на объекте с мощностью до 10 кВт
• Объединение проводов от нескольких датчиков в одной точке на конвейере
• Монтаж ответвления от основного кабеля к устройству управления
• Замена повреждённого участка кабеля в шкафу автоматики

Практические советы

• Перед опрессовкой проверьте соответствие диаметра гильзы и сечения провода - не используйте гильзу для слишком тонких или толстых жил
• При использовании клещей выбирайте матрицу, помеченную для сечения 2,5–6 мм2; избегайте давления, которое деформирует изоляцию
• После монтажа потяните за каждый провод - соединение должно сохранять целостность
• Для длительной эксплуатации в среде с возможной влажностью - дополнительно изолируйте место соединения термоусадкой
• Артикул 90907 - аналог с другим сечением; если нужна гильза для 1,5 мм2 - выбирайте модель ГСИ 1,5
