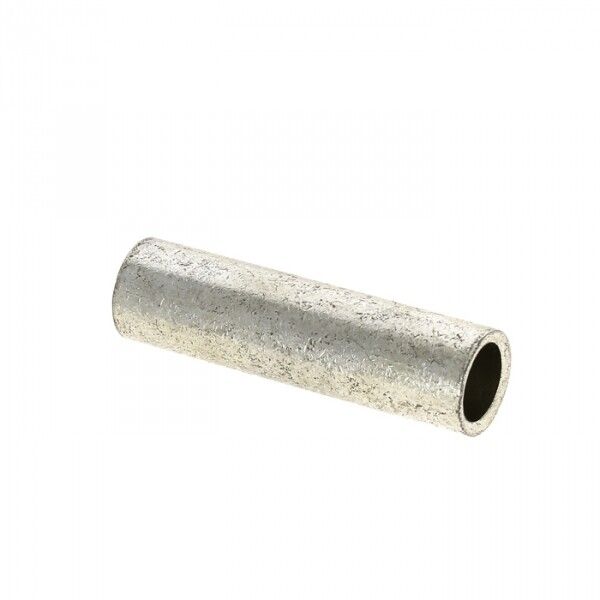

Гильза соединительная медная луженая GTY-150-19 (ГМЛ) EKF PROxima |

Гильза соединительная медная луженая (ГМЛ) от EKF серии PROxima (арт. gty-150-19) предназначена для надёжного соединения медных жил кабелей методом опрессовки. Лужёное покрытие обеспечивает устойчивость к коррозии, что особенно важно в условиях повышенной влажности или агрессивной среды.

Назначение и область применения

Гильза ГМЛ используется исключительно для соединения одножильных и многожильных медных проводников с номинальным сечением 150 мм2. Применяется в силовых цепях до 35 кВ, где требуется долговременная и безопасная передача тока до 350 А. Подходит для монтажа в распределительных устройствах, кабельных муфтах, на подстанциях, в промышленном оборудовании и энергообъектах.

Технические характеристики

• Материал: медь, лужённая (покрытие - олово-висмутовый сплав)
• Номинальное сечение проводника: 150 мм2
• Номинальный ток: 350 А
• Номинальное напряжение: 35 кВ
• Длина: длинная форма - обеспечивает равномерную нагрузку при опрессовке
• Наружный диаметр: 21 мм
• Внутренний диаметр: 17 мм - соответствует сечению 150 мм2
• Тип соединения: полностью защищённое - герметичное соединение после опрессовки
• Способ монтажа: опрессовка специальными клещами
• Цвет: серый
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Гильза GML совместима только с медными проводниками. Для работы необходимы пресс-клещи с матрицей, подходящей по размеру (диаметр 21 мм). Убедитесь, что глубина зажима клещей позволяет полностью запрессовать всю длину гильзы. Перед опрессовкой удалите изоляцию с провода точно на длину гильзы - не допускайте перегрева жилы. Гильза подходит также для проводов с лаковой изоляцией - её можно не снимать, так как давление при опрессовке пробивает лак без повреждения меди.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству соединителей для высоковольтных систем. Лужёное покрытие снижает риск электрохимической коррозии между медью и другими металлами, что увеличивает срок службы соединения. Соответствует нормам безопасности для работ в сетях до 35 кВ.

Преимущества

• Лужение препятствует окислению меди внутри соединения - сохраняет проводимость и прочность контакта
• Высокий уровень защиты от внешней среды благодаря плотному металлическому корпусу
• Увеличенная длина гильзы обеспечивает более равномерное распределение усилия при опрессовке
• Не требует дополнительной термоусадки или изоляционных материалов - соединение уже герметично
• Работает с лакированной изоляцией - экономит время на подготовке проводов

Ограничения применения

• Не применяется для алюминиевых или медно-алюминиевых проводов - возможна химическая реакция и потеря контактного сопротивления
• Не предназначен для мобильных или частых изгибов - фиксированный монтаж
• Запрещено использовать при температуре выше +80 C длительное время - материал рассчитан на рабочую температуру до этого значения
• Не заменяет кроссовые соединители - работает только с одним входом и одним выходом

Примеры использования

• Соединение кабеля ВВГнг-Ls 3×150 мм2 в распределительной камере
• Обходной участок в кабельной трассе на подземной подстанции
• Переход от старого к новому кабелю в промышленном цехе
• Ремонт поврежденного участка силового кабеля 10–35 кВ

Практические советы

• Выбирайте пресс-клещи с точной матрицей - недостаточно или слишком большое давление снижают качество соединения
• Проверьте соответствие диаметра гильзы (17 мм) и сечения жилы - 150 мм2 - чтобы избежать люфтов
• После опрессовки осмотрите место соединения: должны отсутствовать трещины, выдавливание металла или следы перегрева
• Храните гильзы в сухом месте - хотя они лужёные, длительное воздействие влаги может повредить покрытие
• Артикул gty-150-19 - единственный вариант этой модели в серии PROxima; другие номера несовместимы
