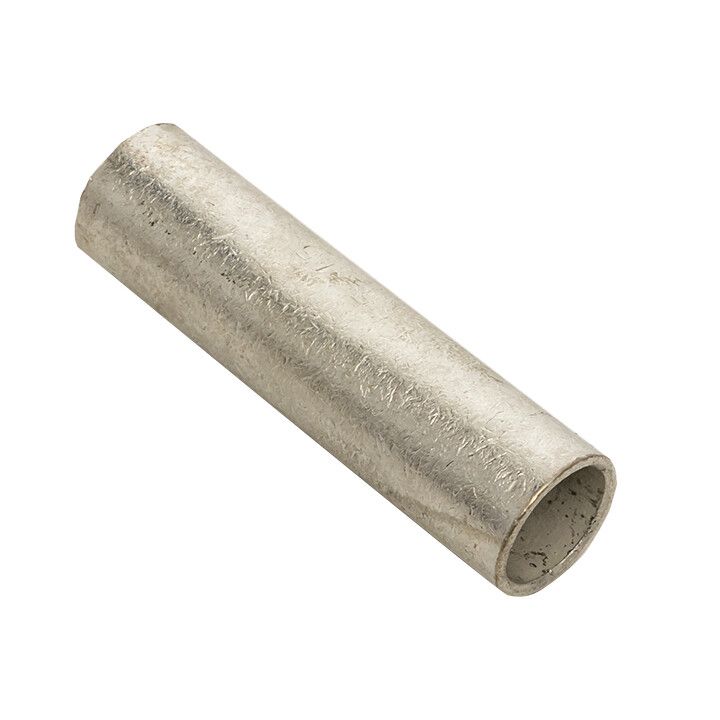

Гильза соединительная медная луженая GTY-16-6 (ГМЛ) (20шт.) PROxima | gty-16-6r EKF

Гильза соединительная медная луженая GTY-16-6 (ГМЛ) от EKF - надёжный стыковой соединитель для медных проводников сечением 16 мм2, предназначенный для долговременного контакта в силовых цепях до 35 кВ. Упаковка содержит 20 штук, что удобно для масштабных работ. Лужёная поверхность обеспечивает устойчивость к окислению, снижает переходное сопротивление и продлевает срок службы соединения.

Назначение и область применения

Гильза GTY-16-6 (ГМЛ) используется для создания прочного и электрически надёжного соединения между двумя медными проводами одинакового сечения - 16 мм2. Применяется в распределительных щитах, на подстанциях, при монтаже кабельных линий, в промышленном оборудовании и энергообъектах. Подходит для всех типов медных проводников: одножильных и многожильных, изолированных и неизолированных. Напряжение до 35 кВ позволяет использовать её в средневольтных сетях.

Технические характеристики

• Материал: медь - высокая электропроводность и механическая прочность
• Покрытие: лужёное (олово-висмутовый слой) - предотвращает окисление и коррозию
• Поперечное сечение: 16 кв.мм - совместимо с проводниками этого же сечения
• Тип соединения: стыковой - соединяет два конца провода в одну линию
• Форма: длинная - обеспечивает равномерную нагрузку при опрессовке
• Номинальный ток: 80 А - допустимый постоянный ток при нормальных условиях
• Ряд напряжений: до 35 кВ - класс изоляции для среднего напряжения

Совместимость и монтаж

Гильза GTY-16-6 (ГМЛ) совместима исключительно с медными проводами сечением 16 мм2. Для установки требуется пресс-клещи с матрицей, соответствующей размеру гильзы. Не используйте плоскогубцы или другие инструменты - это приведёт к плохому контакту и перегреву. Перед опрессовкой зачистите концы проводов на длину, равную половине длины гильзы. Вставьте провода с двух сторон до упора - после опрессовки они должны выступать на 1–2 мм с каждой стороны. Обязательно проверьте качество соединения: оно должно быть плотным, без зазоров и видимых трещин.

Преимущества

• Лужёное покрытие защищает медь от окисления - особенно важно во влажной среде
• Уменьшает контактное сопротивление - снижает нагрев и потери мощности
• Не образует гальванической пары с медью - исключает электрохимическую коррозию
• Высокая механическая прочность - выдерживает вибрации и нагрузки
• Упаковка по 20 штук - экономична для профессионального монтажа

Ограничения применения

• Не применяется для алюминиевых или медно-алюминиевых проводов - риск разрушения соединения
• Не предназначен для работы выше 35 кВ - превышение напряжения недопустимо
• Не рекомендуется для частых перегрузок свыше 80 А - возможен перегрев и деформация
• Не следует использовать в местах с химически активной средой (например, в промышленных ваннах) - даже лужёная медь может повредиться при длительном воздействии кислот/щелочей

Примеры использования

• Соединение фазных жил в распределительном щите 10 кВ
• Объединение кабелей на входе в трансформаторную подстанцию
• Замена повреждённого участка кабеля в промышленном конвейере
• Подключение медных шин в ячейках КРУ
• Монтаж заземляющих контуров в условиях повышенной влажности

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода и гильзы - даже небольшая разница (например, 14 или 18 мм2) снижает надёжность
• Используйте только сертифицированные пресс-клещи с правильной матрицей - для GTY-16-6 (ГМЛ) нужна матрица 16 мм2
• После опрессовки осмотрите место соединения: если есть трещины, вмятины или выдавливание металла - замените гильзу
• Храните гильзы в сухом месте - хотя лужёные, они всё равно чувствительны к конденсату
• GTY-16-6 (ГМЛ) от EKF серии PROxima - выбирайте этот вариант, если важна стандартизированная и проверенная компонентная база
