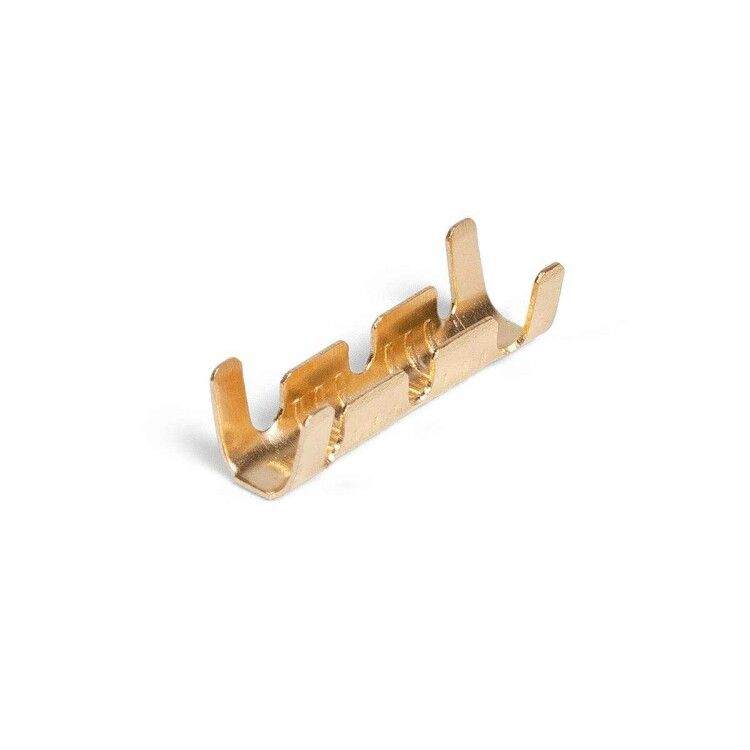

Гильза соединительная неизолированная ГС 2,5 (500шт/упак) | 85675 КВТ

Гильза соединительная неизолированная ГС 2,5 от КВТ предназначена для надёжного стыкового соединения медных проводов сечением 0,5–2,5 мм² методом опрессовки. Подходит для применений в условиях вибраций и перепадов температур, особенно там, где важна долговечность контакта. Артикул 85675 соответствует стандартной модели серии КВТ.

Назначение и область применения

Гильза соединительная неизолированная ГС 2,5 используется для создания постоянного электрического соединения между двумя концами одножильных или многожильных медных проводов. Применяется в местах, где требуется высокая механическая устойчивость — например, на оборудовании с вибрацией, в распределительных щитах, на транспорте, в промышленных установках и системах автоматизации.

Технические характеристики

• Тип соединения: стыковое (два провода вставляются с противоположных сторон)
• Номинальное сечение провода: 0,5–2,5 мм²
• Материал: латунь марки Л63 — хорошая проводимость и устойчивость к окислению
• Покрытие: без покрытия — не имеет антикоррозийного слоя, требует защиты при внешней эксплуатации
• Форма: длинная — позволяет равномерно распределить усилие при опрессовке
• Работает с многожильными проводниками: да
• Температурный диапазон: от –55 °C до +135 °C
• Максимальное рабочее напряжение: 400 В
• Способ монтажа: опрессовка специальными клещами

Совместимость и монтаж

Гильза ГС 2,5 совместима исключительно с медными проводами. Для монтажа необходима двухконтурная матрица МПК-04 от КВТ — она обеспечивает одновременный обжим по жиле и изоляции. Обжим выполняют в два этапа: первый контур — на участке голой жилы внутри гильзы, второй — на изоляции провода рядом с входом в гильзу. Это предотвращает выскальзывание провода и повышает виброустойчивость. Не используйте другие матрицы — они не обеспечивают нужного качества соединения.

Безопасность и стандарты

Гильза ГС 2,5 соответствует требованиям к механической прочности и термической стойкости для электроустановок до 400 В. Отсутствие изоляции требует обязательного использования дополнительной защиты — термоусадочных трубок, изолирующих колпачков или герметичной сборки в корпусе. Нельзя применять в открытых наружных условиях без дополнительной изоляции и защиты от влаги.

Преимущества

• Повышенная механическая прочность за счёт поперечных засечек внутри гильзы — они цепляются за жилы и препятствуют её проскальзыванию
• Двухконтурный обжим обеспечивает удержание как самой жилы, так и изоляционного слоя — снижает риск разрушения соединения при нагрузках
• Высокая теплостойкость (до +135 °C) делает её подходящей для работы рядом с нагревательными элементами
• Латунь Л63 гарантирует стабильный электрический контакт и длительный срок службы даже при частых температурных циклах

Ограничения применения

• Не предназначен для алюминиевых проводов — возможен химический контакт и быстрое разрушение соединения
• Без покрытия — не рекомендуется для использования во влажных, солёных или агрессивных средах без дополнительной изоляции
• Не допускается использование с проводами меньшего сечения (менее 0,5 мм²) — есть риск недостаточного контакта
• Не заменяет изолированные соединители — требует внешнего укрытия для безопасности

Примеры использования

• Соединение проводов в вибрирующем оборудовании: насосы, компрессоры, станки с ЧПУ
• Электропроводка в автомобилях, железнодорожном транспорте, судовой аппаратуре
• Объединение фазных проводов в распределительных шкафах с высокими температурами
• Замена старых скруток в промышленных щитах — более надёжная и безопасная альтернатива

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы — слишком длинная жила не будет плотно зажата
• Проверьте соответствие сечения провода — если жила слишком тонкая, она может деформироваться; если толстая — не войдёт
• Используйте только матрицу МПК-04 от КВТ — другие инструменты не обеспечивают двухконтурный обжим
• После монтажа проверьте прочность соединения — попробуйте потянуть провода в стороны: если не двигаются — всё сделано правильно
• Для защиты от влаги и пыли после опрессовки обязательно наденьте термоусадку или изолирующий колпачок
