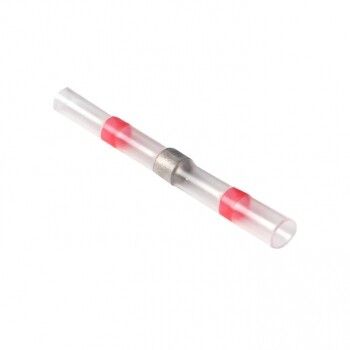

Гильза термоусаживаемая ПК-Т 0.5-1 под пайку (20шт.) | pk-t-1.0 EKF

Гильза термоусаживаемая ПК-Т 0.5-1 под пайку (20шт.) от EKF PROxima предназначена для надёжного соединения медных проводов сечением 0,5–1,5 мм2. Комбинированная конструкция с медной гильзой и термоусаживающейся изоляцией обеспечивает электрический контакт и защиту от внешних воздействий. Подходит для монтажа в распределительных коробках, щитах и на оборудовании, где важна долговечность соединения.

Назначение и область применения

Гильза термоусаживаемая ПК-Т 0.5-1 под пайку (20шт.) используется для создания однопроводных соединений между медными жилами. Применяется там, где требуется прочное, изолированное и устойчивое к влаге и механическим нагрузкам соединение. Часто встречается в электромонтаже бытовых и промышленных систем: силовые цепи, освещение, автоматика, панели управления, шкафы КУ.

Технические характеристики

• Тип: гильза термоусаживаемая с внутренней медной трубкой
• Рабочее сечение провода: 0,5–1,5 мм2
• Материал гильзы: бесшовная медь
• Изолирующий слой: ПВХ с термоусадкой
• Цвет: красный (стандартизированный цвет для фазы)
• Количество в упаковке: 20 штук
• Способ монтажа: опрессовка + термоусадка

Совместимость и монтаж

Гильза термоусаживаемая ПК-Т 0.5-1 под пайку (20шт.) совместима с любыми медными проводами в указанном диапазоне сечения. Для монтажа:

1. Зачистите изоляцию с обоих проводов на длину, соответствующую длине гильзы (обычно 8–10 мм).
2. Вставьте каждый провод в противоположные концы гильзы до упора - стопорная вытяжка в центре предотвращает перекос.
3. Обожмите гильзу специальными клещами (матрица под сечение 0,5–1,5 мм2).
4. Нагрейте изолирующую оболочку феном до равномерной усадки - она плотно обхватывает соединение, исключая доступ влаги и пыли.

Не используйте пайку - хотя в названии есть «под пайку», в реальности этот тип предназначен **только** для опрессовки. Пайка снижает надёжность и нарушает гарантию герметизации.

Безопасность и стандарты

Гильза термоусаживаемая ПК-Т 0.5-1 под пайку (20шт.) соответствует требованиям к изоляционным материалам по GOST R IEC 60947-7-1. Медная гильза обеспечивает низкое переходное сопротивление, а ПВХ-оболочка - устойчивость к температуре до +105 C. Соединение не требует дополнительной изоляции после монтажа.

Преимущества

• Высокая герметичность благодаря термоусадке - защита от влаги, пыли, химических веществ
• Стандартный красный цвет позволяет легко идентифицировать фазный провод
• Стержень из меди обеспечивает минимальное сопротивление и устойчивость к нагреву
• Стопорная вытяжка в центре гарантирует правильную установку проводов
• Удобная упаковка по 20 шт. - экономия времени при массовом монтаже

Ограничения применения

• Подходит **только** для медных проводов - не использовать с алюминием
• Не предназначена для многожильных проводов с очень тонкими жилами - возможен выпад жил при опрессовке
• Не рекомендовано применение в условиях постоянного погружения в воду - IP-класс не указан, усадка не создаёт полноценную водонепроницаемость
• Не допускается использование с проводами сечением менее 0,5 мм2 или более 1,5 мм2 - риск перегрева и потери контакта

Примеры использования

• Соединение фазных проводов в распределительной коробке квартиры
• Подключение клемм двигателя в промышленном оборудовании
• Монтаж проводки в щитовой комнате с повышенной влажностью
• Замена повреждённого участка кабеля без замены всего провода

Практические советы

• Перед монтажом проверьте сечение провода - лучше измерить штангенциркулем, чем полагаться на маркировку
• Используйте матрицу клещей, точно соответствующую сечению 0,5–1,5 мм2 - недостаточное или чрезмерное давление снижает срок службы
• Нагревайте термоусадку равномерно, начиная с середины гильзы - так избежите образования воздушных пузырей
• Храните в сухом месте, избегайте прямого солнечного света - ПВХ может стать хрупким
• Гильза термоусаживаемая ПК-Т 0.5-1 под пайку (20шт.) от EKF PROxima - один из самых распространённых решений в профессиональном электромонтаже; всегда имейте запас в бригаде
