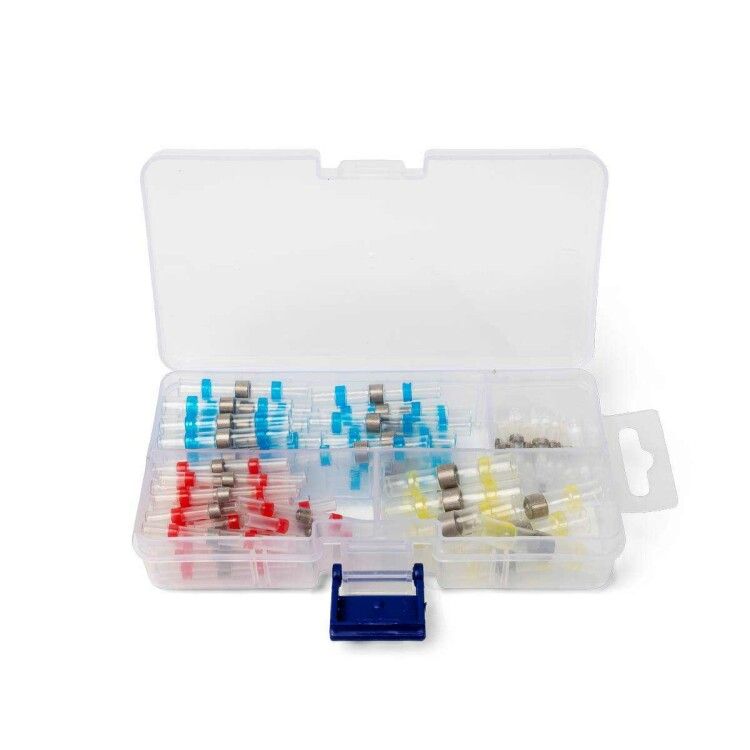

Набор термоусаживаемых соединителей под пайку ПК-Т-100 - 83606 КВТ

Набор термоусаживаемых соединителей под пайку ПК-Т-100 от КВТ - это готовые компоненты для надёжного паяного соединения многопроволочных медных проводов без использования флюса. Подходят для электромонтажа в условиях повышенной влажности, вибраций и перепадов температур, где важна герметичность и долговечность соединений.

Назначение и область применения

Набор термоусаживаемых соединителей под пайку ПК-Т-100 предназначен для создания прочных и герметичных соединений встык между многопроволочными медными проводами. Применяются там, где требуется высокая механическая и электрическая надёжность: в панелях управления, силовых щитах, оборудовании с вибрацией, транспорте, промышленных станках и системах автоматизации. Особенно эффективны в местах, недоступных для обслуживания - благодаря герметичной изоляции исключается окисление контактов.

Технические характеристики

• Номинальное поперечное сечение провода: 0,25–6 мм2 - подходят для проводов от тонких сигнальных до мощных силовых
• Номинальное напряжение: 0,69 кВ (690 В) - рассчитаны на работу в сетях до 690 В переменного тока
• Материал жилы: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Материал изоляции: термопласт (сшитый полиэтилен) - устойчив к нагреву, химическим воздействиям и старению
• Температурная стойкость: до +125 C - сохраняет целостность при длительном нагреве оборудования
• Способ монтажа: термоусадка - изоляция плотно обтягивает соединение при нагреве
• Тип изделия: гильза соединительная - одностороннее паяное соединение встык
• Цвет: не указан - все элементы набора имеют одинаковый внешний вид, различаются по размеру

Совместимость и монтаж

Набор термоусаживаемых соединителей под пайку ПК-Т-100 совместим с любыми многопроволочными медными проводами в рамках указанных сечений. Для монтажа не нужны инструменты кроме термофена или бутановой горелки.

Порядок монтажа:

1. Разместите гильзу на одном из проводов, отодвинув её от зачищенного конца.
2. Аккуратно распушите проводники обоих жил и состыкуйте их встык - каждый проводник должен войти в противоположный пучок на 5–10 мм.
3. Слегка обожмите стык пальцами, чтобы проводники плотно сцепились.
4. Сдвиньте гильзу на место соединения так, чтобы центральное кольцо припоя точно совпало с точкой стыка.
5. Равномерно прогрейте всю поверхность гильзы пламенем или потоком воздуха - припой начнёт плавиться, а клей - заполнить зазоры.
6. Подождите 10–15 секунд, пока соединение остынет. Герметизация завершится автоматически.

Флюс не нужен - припой внутри уже подготовлен к пайке. Усадка происходит за счёт сжатия термопласта и заполнения клеем микрозазоров.

Безопасность и стандарты

Изделие не содержит галогенов - при возгорании не выделяет токсичных газов, что соответствует требованиям безопасности для закрытых помещений и общественного транспорта. Температурная стойкость +125 C позволяет использовать в средах с локальным перегревом. Напряжение 690 В соответствует нормам для низковольтных установок согласно ГОСТ Р 50030.5.2.

Преимущества

• Отсутствие необходимости в флюсе - снижает риск коррозии и упрощает монтаж
• Автоматическая герметизация - клей по краям создаёт водонепроницаемый и пылезащитный слой
• Высокая механическая прочность - паяное соединение устойчиво к вибрациям и нагрузкам
• Стабильность параметров - медь и сшитый полиэтилен не меняют свойств при циклическом нагреве
• Удобство хранения и транспортировки - всё в одном наборе, компактно упаковано

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен плохой контакт из-за отсутствия распушки
• Не рекомендуются для постоянного контакта с открытым пламенем - хотя термостойкость +125 C достаточна, прямое воздействие огня повредит изоляцию
• Запрещён монтаж на проводах с сечением меньше 0,25 мм2 или больше 6 мм2 - не будет герметичного прилегания
• Не используются в цепях выше 690 В - риск пробоя изоляции
• Требуется контроль температуры при нагреве - перегрев может вызвать оплавление изоляции или истечение припоя

Примеры использования

• Соединение проводов в частотных преобразователях
• Объединение жил в шкафах управления станков ЧПУ
• Монтаж клеммных соединений в автопроме (бортовые сети 48 В/690 В)
• Ремонт и модернизация освещения в помещениях с высокой влажностью (бассейны, холодильные камеры)
• Сборка силовых цепей в энергоэффективных системах с ограниченным доступом

Практические советы

• Перед монтажом обязательно зачистите провода до металлического блеска - даже маленький налёт снижает качество пайки
• Выбирайте гильзу по максимальному сечению провода - лучше взять чуть большую, чем слишком маленькую
• При использовании фена держите его на расстоянии 5–10 см и двигайте равномерно - не фокусируйтесь на одной точке
• Проверяйте герметичность после остывания: соединение должно быть плотным, без видимых трещин или пузырей
• Храните набор термоусаживаемых соединителей под пайку ПК-Т-100 в сухом месте, избегая прямого солнечного света - срок годности не ограничен, но изоляция может потерять эластичность при перегреве
• Для массового монтажа удобно использовать термофен с регулировкой температуры - это минимизирует человеческий фактор
