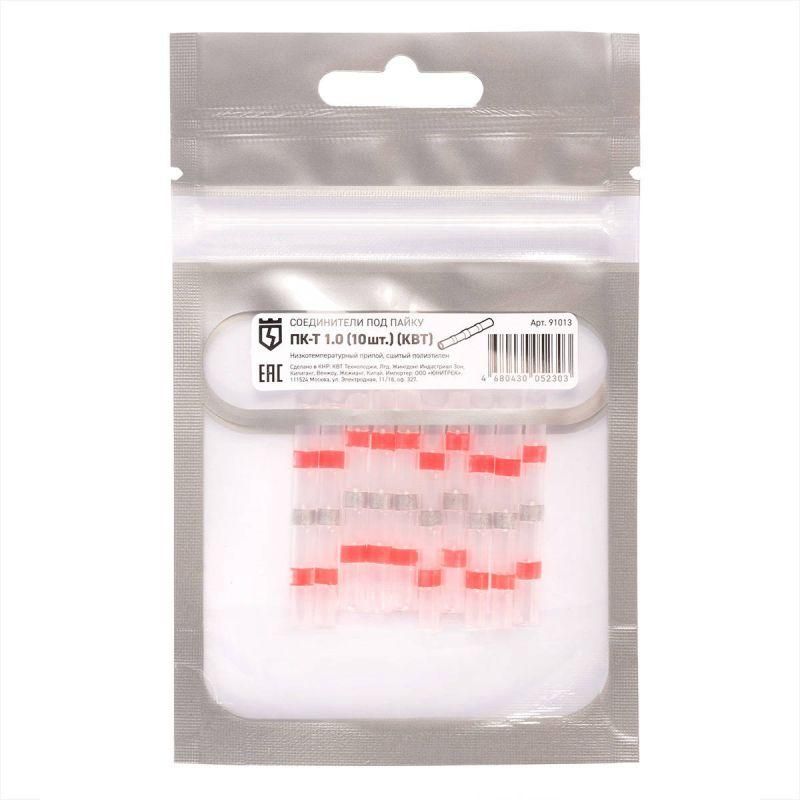

Соединитель термоусаживаемый под пайку ПК-Т 1.0, 0.5-1 мм² КВТ 91013

Соединитель термоусаживаемый под пайку ПК-Т 1.0 (10 шт) от бренда КВТ предназначен для надёжного соединения медных проводов методом опрессовки с последующей термоусадкой изоляции. Артикул 91013 используется там, где важна герметичность, механическая прочность и устойчивость к внешним воздействиям.

Назначение и область применения

Соединитель термоусаживаемый под пайку ПК-Т 1.0 (10 шт) применяется для соединения встык однопроволочных и многожильных медных проводов сечением до 1,0 мм2. Подходит для внутренней и наружной установки, особенно в условиях повышенной влажности, перепадов температур или наличия пыли. Часто используется в распределительных коробках, пультах управления, силовой аппаратуре и системах автоматизации.

Технические характеристики

• Тип изоляции: термоусадочная трубка с коэффициентом усадки 3:1
• Материал гильзы: медь М1 с электролитическим лужением
• Номинальное сечение провода: 1,0 мм2
• Длина гильзы: соответствует стандартному размеру для опрессовки проводов 1,0 мм2
• Цвет изоляции: черный (стандартный для термоусадки)
• Количество в упаковке: 10 штук

Лужение гильзы предотвращает окисление меди, обеспечивает лучший контакт при опрессовке и снижает переходное сопротивление.

Совместимость и монтаж

Соединитель ПК-Т 1.0 совместим с любыми инструментами для опрессовки, имеющими матрицу под провода 1,0 мм2. Перед монтажом:

• Зачистите изоляцию с обоих проводов на длину, равную половине длины гильзы
• Вставьте провода в противоположные концы гильзы до упора - стопорная высечка в центре контролирует правильную глубину
• Обожмите гильзу специальными клещами, затем равномерно прогрейте термоусадочную трубку феном до полного её сжатия

Не используйте открытый огонь - это повредит изоляцию и может вызвать возгорание.

Преимущества

• Герметичная изоляция после усадки исключает попадание влаги и пыли
• Улучшенная механическая прочность благодаря металлической гильзе + термоусадке
• Высокая долговечность: материал устойчив к старению, УФ-излучению и химикатам
• Чёрный цвет изоляции позволяет легко выявить дефекты и повреждения

Ограничения применения

• Не предназначена для соединения алюминиевых или комбинированных (алюм-мед) проводов
• Работает только с медными проводами сечением до 1,0 мм2 - применение для больших сечений недопустимо
• Требуется обязательное использование термофена; без нагрева изоляция не сожмётся и не будет герметичной
• Не рекомендуется для постоянного погружения в жидкости - хотя IP-защита есть, она не сертифицирована как водонепроницаемая

Примеры использования

• Соединение контрольных проводов в панелях автоматики
• Подключение датчиков и исполнительных механизмов на производстве
• Ремонт и модернизация электропроводки в бытовых и промышленных щитах
• Монтаж освещения в помещениях с высокой влажностью (ванная, кухня, подвал)

Практические советы

• Перед монтажом проверьте соответствие сечения провода - даже небольшое превышение (например, 1,5 мм2) приведёт к плохому контакту
• При работе с многожильным проводом слегка закрутите жилы перед введением в гильзу - так они лучше займут форму
• Не экономьте на термофене: маломощный прибор не обеспечит равномерной усадки, что снижает надёжность соединения
• Храните соединители ПК-Т 1.0 в сухом месте - влага может повлиять на качество лужения
• Артикул 91013 - удобен для комплектования запасов: 10 штук в упаковке покрывают типовые задачи по ремонту и сборке
